Kabelführung bei einer LSI 2008-8i Karte (1U-Knoten)
1 Verbinden Sie das Mini-SAS&SGPIO-Kabel mit der LSI 2008 SAS-
Zusatzkarte und verbinden Sie das andere Kabelende mit den
entsprechenden Anschlüssen auf der Systemplatine. Siehe
Abbildung 3-51.
2 Verbinden Sie das Mini-SAS-Kabel mit der LSI 2008 SAS-Zusatzkarte
und verbinden Sie das andere Kabelende mit den entsprechenden
Anschlüssen auf der Systemplatine. Siehe Abbildung 3-51.
ANMERKUNG: Das SGPIO-Kabel muss vor der Installierung der LSI 2008 SAS-
Zusatzkarte verbunden sein.

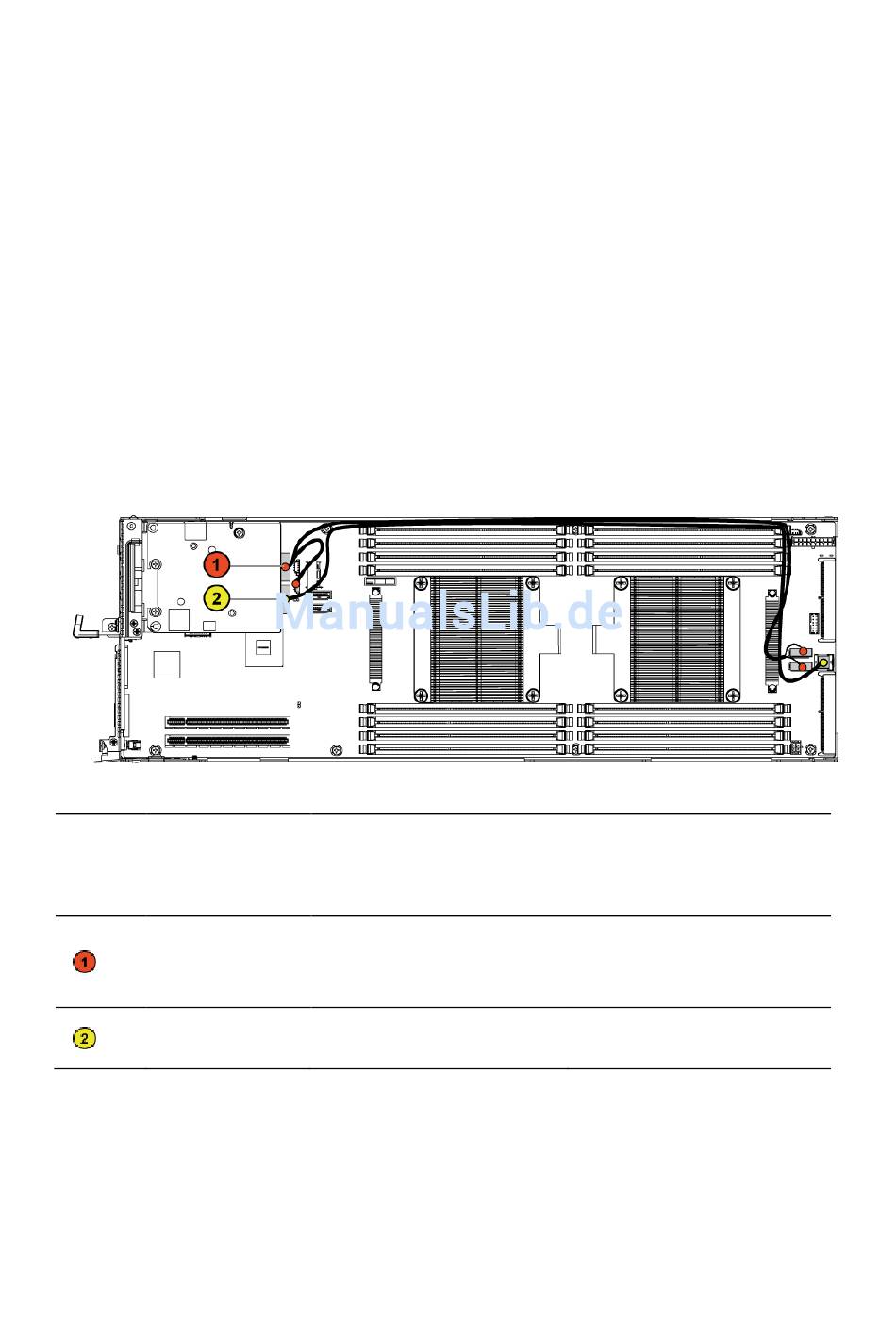

Abbildung 3-51. Kabelführung bei einer LSI 2008-8i SAS-Zusatzkarte (1U-Knoten)
Objekt Kabel
Mini-SAS
SGPIO-
Kabel
Mini-SAS-
Kabel
3 Drücken Sie auf die Kabel und stellen Sie sicher dass die Kabel
niedriger als die Höhe der Kühlkörper des CPU verlegt sind.
252 | Installieren von Systemkomponenten
Von
(LSI 2008 SAS-
Zusatzkarte)
Mini-SAS-Anschluss
4~7(J4)
Mini-SAS-Anschluss
0~3(J3)
Nach
(Systemplatine)
SAS/SATA
Eingangsanschluss
4&5 und SGPIO in 2
SAS/SATA-
Eingangsanschluss 0
