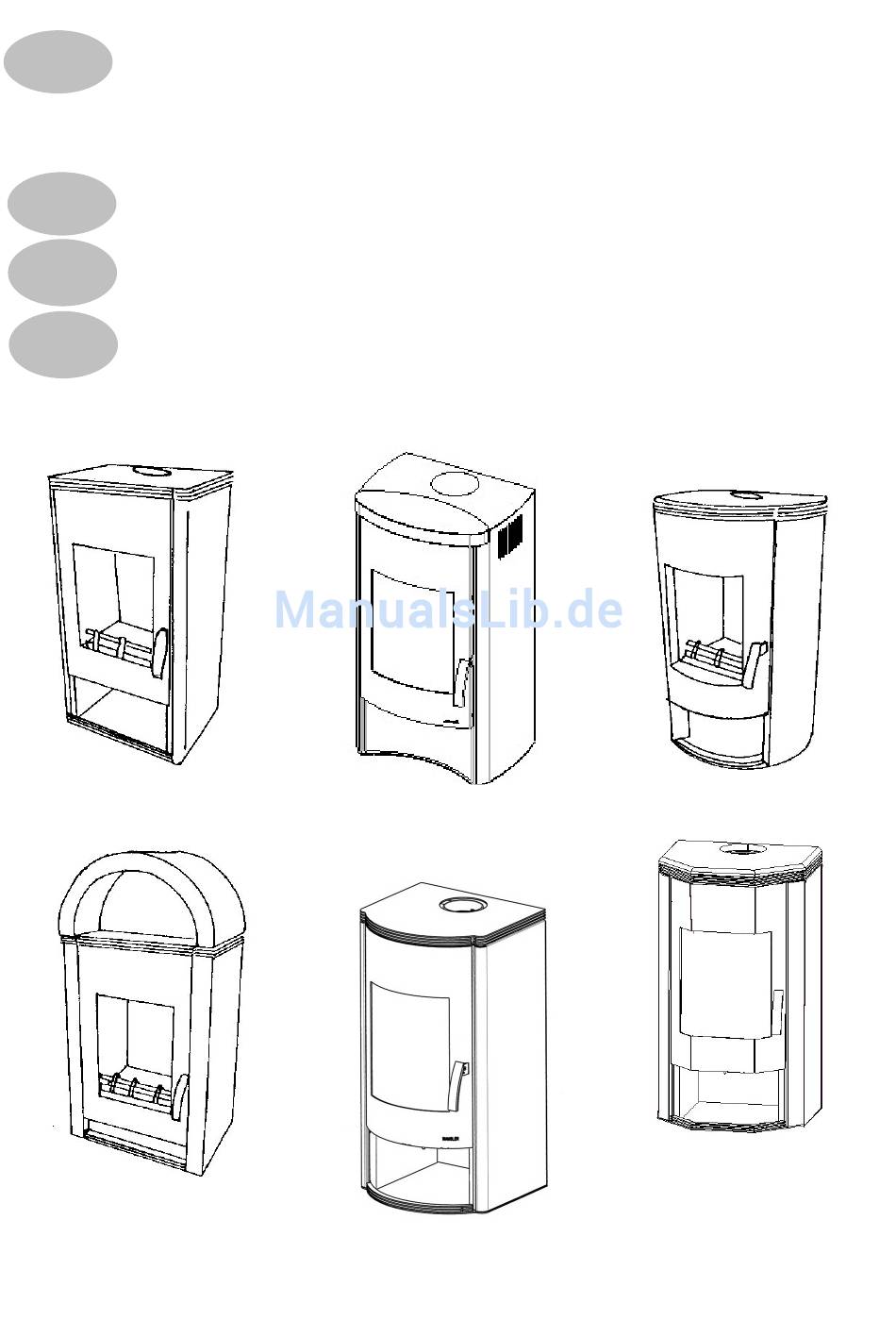

- Seite 1 Kaminofen Bedienungs- und Aufstellanleitung Fireplace user instruction Cheminée, mode d’emploi Istruzioni per uso e installazione KF 101-R… KF 101 KOMET KF 101-O... KF 101-P… KF 101-P ECK KF 101-L… KF 101 OPUS KF 101 WEGA...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft (Typen- schild). Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu be- achten. - Seite 4 17. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 18. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser- vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbe-...
-
Seite 5: Bedienung
1. Bedienung 1.1 Geräteaufbau Brennstoffwähler Typschild an der Rückwand Abgasstutzen Ausmauerung Fülltür Aschenkasten Türgriff Lagerfach f. Brennmaterial Primärluftschieber... -
Seite 6: Inbetriebnahme
1.2 Inbetriebnahme Brennstoffe Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Ver- wenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20% und Braunkohlenbriketts. Bei den Geräten ist der Sekundärluftschieber an der Rückseite montiert. -
Seite 7: Außerbetriebnahme
Erstes Anheizen Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über • dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der Sicht- scheibe rückstandsfrei zu entfernen. Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu isolierter Schutzhandschuh... -
Seite 8: Reinigung Und Pflege
währleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen. Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingescho- ben wird. - Seite 9 Bild 2 Bild 3 Bild 5 Bild 4 Transportsicherung Wellpapierrolle entfernen Bild 7 Bild 6...
-
Seite 10: Störungsursachen, Behebung
1.6 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der angewen- Den Ofen entsprechend der deten Schutzfarbe. Verdamp- Bedienungsanleitung mehrere fung von Ölresten Stunden in Kleinstellung betreiben. Danach für mehrere Stunden auf maximale Leis- tung heizen. Zu geringe Wärmeab- Geräteleistung zu klein •... -
Seite 11: Aufstellung
2. Aufstellung 2.1 Vorschriften Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feue- rungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein. -
Seite 12: Schornsteinanschluss
Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden. - Seite 13 Richtig Falsch mind. 50 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Stau durch sich ge- mind. 30 cm genseitig behin- dernde Abgasströ- Falschluft durch offene Türen an nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß...
-
Seite 14: Technische Daten
3. Technische Daten 3.1 Maßzeichnungen, Daten 0010180 O... 0010181 R... 0010182 L... Typ: 0010183 P… 0010186 Wega 0010187 Opus 0010189 Komet Nennwärmeleistung 8 kW Raumheizvermögen m³ -bei günstigen, -weniger günstigen, -ungünstigen Heizbedingungen nach DIN 18893/TAB. 2 bei Zeitheizung Abgaswerte: Brennstoff: Scheitholz / BB7“... -
Seite 15: Maße
3.2 Maße Art. Nr. Gewicht (mm) (mm) (mm) (mm) (mm) (mm) W20001018000 1044 108 kg W20001018005 1044 108 kg W20001018006 1044 108 kg W20001018060 1044 108 kg W20001018068 1044 108 kg W20001018075 1044 108 kg W20001018020 1044 166 kg W20001018021 1044 166 kg W20001018040... - Seite 16 Art. Nr. Gewicht (mm) (mm) (mm) (mm) (mm) (mm) W20001018202 1322 119 kg W20001018246 1322 172 kg W20001018208 1101 124 kg W20001018305 1043 112 kg W20001018300 1043 112 kg W20001018340 1068 180 kg W20001018360 1068 133 kg W20001018341 1043 165 kg W20001018325 1068 133 kg...
-
Seite 17: Eg Konformitätserklärung
3.3 EG Konformitätserklärung Änderungen, die dem technischen Fortschrift dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. -
Seite 18: Foreword
Foreword Dear Customer! Thank you for choosing our product! By purchasing this product you receive guarantee for good quality originating from the usage of the finest and proven materials, • operating security which is controlled according to German and European •... -
Seite 19: Safety Instructions
SAFETY INSTRUCTIONS This equipment has been certified under the requirements of stan- dard DIN EN 13240 or DIN EN 12815 (see the model plate). For setting purposes and connection to the chimney, the fire protec- tion requirements as prescribed in the given locations, as well as standards DIN 4705, DIN EN 13384, DIN EN 1856-2 and DIN EN 15287 should be complied with. - Seite 20 17. Should repairs or reconditioning be needed, please, contact your dealer in a timely manner with the accurate specification of the arti- cle and serial number. Only original Wamsler parts may be used. As the air needed for burning is drawn from the room where the fireplace is located, ensure that sufficient air supply is received via the gaps by the windows and external doors.
-
Seite 21: Usage
1. Usage 1.1 Structure of the equipment Fuel selector Model plate on the rear wall Smoke tube end Furnace chamber door Furnace chamber walling Door knob Ash bin Fuel storage Primary air regulator... -
Seite 22: Installation
1.2 Installation Fuels The equipment can be used with fuels detailed in the followings. This way the “low- smoke” and trouble-free operation can be secured. Use only dry wood with mois- ture of maximum 20%. Heating value Types of fuels appr. -
Seite 23: Putting Out Of Operation
Before installation pull out the delivery securer off the refractory brick through • the furnace chamber (picture no. 6). Open the door by raising the handle (Picture 2). If the equipment is hot, you can use insulated gloves. Adjust the primary air regulator and the fuel switch (Picture 3) according to the Table 2. -
Seite 24: Cleaning And Maintenance
Warning! In order to keep the air clean and safeguard the fireplace, do not exceed the specified maximum fuel quantity, otherwise overheating may oc- cur, which potentially damage the equipment. Such damage is not covered with any guarantee. Only a single layer of fuel is allowable to be prepared in the fireplace. - Seite 25 picture 2 picture 3 picture 5 picture 4 Protection corrugated pa- per for transportation picture 6 picture 7...
-
Seite 26: Potential Problems And How To Tackle Them
1.6 Potential problems and how to tackle them Kind of operating Possible reasons Solution problem Odour formation Curing of the applied pre- Operate the fire-place on a ventive lacquer. low heating level according Steaming oil remains. to the instructions manual for a few hours. -
Seite 27: Placing
2. Placing 2.1 Prescriptions When placing the fire-place and jointing the smoke tube side the fire protection requirements of the relevant construction provisions must be taken into considera- tion. For the problem-free functioning of the equipment the chimney which the fire-place uses must be in perfect condition. -
Seite 28: Connection Of The Fireplace
Floor in front of and under the fireplace Floors made from combustible materials, such as carpets, parquet floors or cork is to be protected by a shield of non-combustible material – for example ceramics, stone, glass or steel – placed under the fireplace so that it should reach out to 50 cm in front and 30 cm besides. - Seite 29 Incorrect Correct min.50cm Tightening cross section of the chimney because the smoke tube is pushed into the chimney too much Obstruction because the smoke tubes are min.30cm led as facing each other Faulty draught because a fire-place’s door (not in use) is open False air because of an open tube joint...
-
Seite 30: Technical Specification
3. Technical specification 3.1 Dimensional drawings Type 0010180 Orpheus 0010181 Rona 0010182 Luna 0010183 Prisma 0010186 Wega 0010187 Opus 0010189 Komet Nominal performance 8 kW Heating capacity (m -under favourable -less favourable -not favourable heating circumstances according to 18893/TAB2 DIN standard Flue gas values: fuel: BB7”/wood... -
Seite 31: Dimension
3.2 Dimension Art. No. Weight (mm) (mm) (mm) (mm) (mm) (mm) W20001018000 1044 108 kg W20001018005 1044 108 kg W20001018006 1044 108 kg W20001018060 1044 108 kg W20001018068 1044 108 kg W20001018075 1044 108 kg W20001018020 1044 166 kg W20001018021 1044 166 kg W20001018040... - Seite 32 Art. No. Weight (mm) (mm) (mm) (mm) (mm) (mm) W20001018202 1322 119 kg W20001018246 1322 172 kg W20001018208 1101 124 kg W20001018305 1043 112 kg W20001018300 1043 112 kg W20001018340 1068 180 kg W20001018360 1068 133 kg W20001018341 1043 165 kg W20001018325 1068 133 kg...
-
Seite 33: Ec Declaration Of Conformity
3.3 EC Declaration of Conformity Wamsler Haus- und Küchentechnik GmbH EC Declaration of Conformity Manufacturer: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748 Garching Description of the product: Fireplace Type: 00101 80 Orpheus 00101 81 Rona 00101 82 Luna 00101 83 Prisma... -
Seite 34: Préambule
Préambule Cher Client, Nous vous félicitons d’avoir acheté un poêle Wamsler. Vous avez fait le bon choix car ce produit est pour vous une garantie de grande qualité, grâce à l’emploi de matériaux excellents et éprouvés de sécurité de fonctionnement, grâce à une technique parfaitement au point et sévèrement contrôlée selon la norme européenne EN 13240. -
Seite 35: Sommaire
Pour les préserver il faut veiller à respecter les quantités maximum de bois (indiquées dans cette notice) et éviter les chocs lors de l'introduction des bû- ches. Ainsi vous pourrez profiter de votre poêle plusieurs saisons sans les remplacer. La pierre ollaire est un produit naturel avec des nuances de couleur et des veines, en aucun cas l'aspect de la pierre est un motif de réclamation. -
Seite 36: Consignes De Securite
CONSIGNES DE SECURITE Les appareils ont été examinés suivant les normes DIN EN 13240 ou DIN EN 12815 (tableau définissant le type de l’appareil). En ce qui concerne l’installation et le raccordement de l’appareil à la cheminée, il faut respecter les dispositions nationales relatives au chauf- fage et les dispositions des normes DIN 4705 et DIN 18160. - Seite 37 à temps à votre représentant commercial avec l’indication exacte du numéro d’article et du numéro de fabrication. Il faut toujours utiliser des pièces de rechange de Wamsler. 18. Etant donné que les cheminées à combustible solide utilisent l’air du local pour la combustion, il faut assurer la quantité...
-
Seite 38: Utilisation
1. Utilisation 1.1 Description de l’appareil Sélecteur de combustible Plaque signalétique (sur l'arrière du poêle) Buse d’évacuation des fumée Porte foyère crge Garniture intérieure – Vermiculite Poignée d’ouverture Cendrier Bûcher Réglage d’air primaire... -
Seite 39: Mise En Service
1.2 Mise en service Combustible Ce poêle à bois convient aux combustibles suivants : Bois bûches de longueur au maximum 35cm TOUT COMBUSTIBLE AUTRE QUE LE BOIS EN BUCHEs EST INTERDIT. Les feuillus durs (chêne, hêtre, frêne, châtaignier, charme, noyer, fruitiers, etc.) fournissent un bois de chauffage de meilleure qualité, qui dégage plus de chaleur en brûlant plus longtemps que les résineux. -
Seite 40: Extinction
Avant le premier allumage: Avant le premier allumage retirez les éléments de protection pour le transport (voir figure 6). Le premier allumage : ATTENTION : Il est normal que lors des premières utilisations de votre appa- reil, il y ait un dégagement d'odeurs et de fumées dues à la cuisson de la pein- ture. - Seite 41 Pour le nettoyage de l’intérieur du poêle, il est conseillé de retirer le pare flamme (voir fig. 7.). Après le nettoyage le pare flamme doit être remis en place. Avant de commencer le nettoyage assurez-vous que le poêle soit bien froid. L’intervalle entre les nettoyages dépend du temps d'utilisation et de la qualité...
- Seite 42 fig. 2 fig. 3 fig. 4 fig. 5 Élément á retirer avant la mise en service fig. 6 fig. 7...
-
Seite 43: Anomalies
1.6 Anomalies Probleme Cause Solution Dégagement Durcissement de la peinture et Chauffez le poêle comme décrit d’odeur évaporation des résidus d’ pendant quelques heures sur la huile. position minimum. Ensuite le faire chauffer au maximum pendant quelques heures. Dégagement de Capacité... -
Seite 44: Installation
2. Installation 2.1 Prescriptions d’installation Le bon fonctionnement de votre poêle est fortement lié à la qualité de son ins- tallation. L'installation doit être effectuée par un professionnel ou une personne qualifiée. Cette notice comprend des recommandations propres à votre poêle. Il est im- pératif de suivre ces recommandations pour bénéficier des meilleures perfor- mances mais aussi de la garantie sur cet appareil. -
Seite 45: Distances Minimum
2.3 Distances minimum Tous les matériaux de construction combustibles, meubles, ou tissus de décoration doivent être protégés contre la chaleur à proximité du poêle. Pour cela vous devez prendre en compte les distances de sécurité décrits ci-dessous : Distance de sécurité dans la zone de rayonnement ( fig 8). Dans la zone visible du feu (zone de rayonnement) une distance minimum de 1 m (mesure A) doit être respectée entre les matériaux combustibles, (meubles, tissus de décoration, etc) et la façade du poêle. -
Seite 46: Raccordement Au Conduit De Cheminée
2.4 Raccordement au conduit de cheminée Le conduit: Le poêle doit être raccordé à un conduit qui convient pour des combustibles solides conformément à la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie. Pour un bon fonctionnement il est impératif que votre conduit de fumée soit compatible avec votre poêle. -
Seite 47: Données Technipues
3. Données technipues 3.1 Plans avec les dimensions -Type 0010180 Orpheus 0010181 Rona 0010182 Luna 0010183 Prisma 0010186 Wega 0010187 Opus 0010189 Komet - Puissance nominale 8 kW Gaz de combustion: Combustible: Bois - Débit massique des fumées 7 g/s - Température moyenne de fumées 350˚C - Tirage minimum... -
Seite 48: Dimensions
3.2 Dimensions Art. no. Poids (mm) (mm) (mm) (mm) (mm) (mm) W20001018000 1044 108 kg W20001018005 1044 108 kg W20001018006 1044 108 kg W20001018060 1044 108 kg W20001018068 1044 108 kg W20001018075 1044 108 kg W20001018020 1044 166 kg W20001018021 1044 166 kg W20001018040... - Seite 49 Art. no. Poids (mm) (mm) (mm) (mm) (mm) (mm) W20001018202 1322 119 kg W20001018246 1322 172 kg W20001018208 1101 124 kg W20001018305 1043 112 kg W20001018300 1043 112 kg W20001018340 1068 180 kg W20001018360 1068 133 kg W20001018341 1043 165 kg W20001018325 1068 133 kg...
-
Seite 50: Déclaration De Conformité Ce
3.3 Déclaration de conformité CE Wamsler Haus- und Küchentechnik GmbH Déclaration de conformité CE Fabricant: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748 Garching Dénomination du produit: Cheminée Types 101 80 Orpheus 101 81 Rona 101 82 Luna 101 83 Prisma... -
Seite 51: Gentilissimo Cliente
Gentilissimo Cliente, ci complimentiamo con Lei per aver acquistato questa stufa da riscaldamento e per l’ottima scelta effettuata! Questo prodotto Le garantisce • qualità elevata grazie all’utilizzo di ottimi materiali testati • funzionamento sicuro grazie alle avanzate tecnologie verificate in modo rigoroso in base alla norma europea DIN EN 13240 •... -
Seite 52: Avvertenze Di Sicurezza
AVVERTENZE DI SICUREZZA L’ apparecchio e i suoi dispositivi sono stati testati sulla base della norma DIN EN 13240 o secondo DIN EN 12815 (vedi targa di identificazione). Per un funzionamento ottimale della Sua stufa è fondamentale che la canna fumaria alla quale volete effettuare il collegamento sia in condizioni perfet- L’installazione e l’uso delle apparecchiature, deve avvenire esclusivamente •... - Seite 53 Tutti i componenti dovranno essere sostituiti esclusiva- mente con pezzi originali Wamsler. Eventuali lavori, in particolare l’installazione, il montaggio, la prima ac- censione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o ri- scaldamento ad aria).
- Seite 54 È vietato apportare qualsiasi tipo di modifica all’apparecchio. Non è ammesso il collegamento ad una canna fumaria con altezza utile in- feriore ai 4 metri. In caso di incendio della canna fumaria chiudere subito tutte le aperture dell’apparecchio e avvertire i Vigili del Fuoco. Non provare in nessun caso a spegnerlo autonomamente.
-
Seite 55: Istruzioni Per L'uso
1. Istruzioni per l’uso 1.1 Struttura stufa Scelta combustibile Targa sul lato posteriore Uscita fumi Muratura Sportello Cassetto cenere Maniglia Deposito per combustibile Leva aria primaria... -
Seite 56: Accensione
1.2 Accensione Combustibili Per garantire un corretto funzionamento della stufa e una formazione minima di fumo devono essere utilizzati esclusivamente i combustibili elencati di seguito: legna secca allo stato naturale con umidità massima del 20% e mattonelle di ligni- La leva di regolazione dell’aria secondaria è montata sul lato posteriore. Per il legno impostarla sulla posizione 2, per la lignite sulla posizione 1. - Seite 57 Impostazione aria di combustione: Le leve devono sempre trovarsi al centro dei simboli. Posizione Posizione Combustibile leva aria primaria scelta combustibile KF 101 O, KF 101 P, O- KF 101 O, R, L, P R, L, Wega pus, Komet Wega, Opus, Komet Accensione IIII Potenza termi-...
-
Seite 58: Spegnimento
Attenzione! Aprendo lo sportello del focolare potrebbe verificarsi un’uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si racco- manda pertanto di aprire lo sportello lentamente, e solo di qualche centimetro, prima di aprirlo completamente. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente. -
Seite 59: Pulizia E Manutenzione
1.5 Pulizia e manutenzione Un buon utilizzo dell’apparecchio associato ad un’accurata pulizia e manutenzio- ne garantiscono la stabilità dei valori e una lunga durata nel tempo dell’ apparec- chio. Ciò consente di risparmiare preziose risorse, rispettare l’ambiente ed evitare ulteriori spese. Per procedere alla pulizia tirare in avanti il parafiamma (fig. 7, n° 2). - Seite 60 da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere ogni forma di garanzia.
- Seite 61 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Rimuovere carta ondulata Fig. 7 Fig. 6 di imballaggio...
-
Seite 62: Cause E Risoluzione Anomalie
1.6 Cause e risoluzione anomalie Tipo di anomalia Cause possibili Rimedi Formazione di odori: Asciugatura della vernice Lasciare la stufa in funzione per utilizzata ed evaporazione diverse ore sulla posizione mi- dei residui di olio. nima così come indicato nelle istruzioni per l’uso. -
Seite 63: Installazione
2. Installazione 2.1 Prescrizioni e norme Leggere attentamente il contenuto del presente manuale, in quanto fornisce • importanti indicazioni ed istruzioni riguardanti l’installazione, l’uso, la manu- tenzione e soprattutto la sicurezza del prodotto. L’installazione e l’uso delle apparecchiature, deve avvenire esclusivamente in •... -
Seite 64: Distanze Di Sicurezza
2.2 Distanze di sicurezza Proteggere dall’effetto del calore tutti gli elementi costruttivi, mobili o tessuti di arredamento infiammabili situati nelle vicinanze della stufa. Oggetti all’interno della zona di irraggiamento Per gli elementi costruttivi, i mobili e i tessuti di arredamento infiammabili situati nella zona di irraggiamento della stufa è... -
Seite 65: Collegamento Alla Canna Fumaria
2.3 Collegamento alla canna fumaria ATTENZIONE! Prima di procedere al collegamento dell’apparecchio consultare un tecnico specializzato di zona! I tratti di collegamento della stufa devono essere ben saldati e sigillati e non de- vono essere inseriti in profondità nella sezione trasversale libera della canna fu- maria. - Seite 66 CAMINO O CANNA FUMARIA Il camino o canna fumaria deve rispondere ai seguenti requisiti: • Essere a tenuta dei prodotti della combustione, impermeabile ed adegua- − tamente isolato e coibentato alla stregua delle condizioni di impiego (UNI 9615); Essere realizzato in materiali adatti a resistere alle normali sollecitazioni −...
- Seite 67 E’ vietato lo scarico diretto verso spazi chiusi anche se a cielo libero. • Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto • ed il condotto fumario deve avere le caratteristiche previste precedentemente. COMIGNOLO Il comignolo deve rispondere ai seguenti requisiti: •...
- Seite 68 Inclinazione del tetto Altezza della zona di reflusso Z (m) C (° ) 1,85 1,00 0,50 1,50 1,30 0,80 1,30 2,00 1,50 1,20 2,50 2,10 REALIZZAZIONE DELL’ALLACCIAMENTO ALLA CANNA FUMARIA Eseguire il collegamento dell’apparecchio alla canna fumaria del camino esi- •...
- Seite 69 PRESA ARIA COMBUSTIONE DALL’AMBIENTE DI INSTALLAZIONE L’apparecchio deve poter disporre dell’aria necessaria a garantirne il regolare • funzionamento mediante prese d’aria esterna. Le prese d’aria devono rispondere ai seguenti requisiti: • a) Avere sezione libera totale minima di 200 cm²; b) Essere comunicanti direttamente con l’ambiente di installazione;...
-
Seite 70: Schede Tecniche
3. Schede tecniche 3.1 Disegni dimensionali e dati 0010180 O... 0010181 R... 0010182 L... Tipo 0010183 P… 0010186 Wega 0010187 Opus 0010189 Komet Potenza termica nominale 8 kW Volume riscaldabile in m³ per utilizzo non continuo secondo DIN 18893/TAB. 2 in condizioni - favorevoli - normali - poco favorevoli... -
Seite 71: Dimensioni
3.2 Dimensioni N° art. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Peso W20001018000 1044 108 kg W20001018005 1044 108 kg W20001018006 1044 108 kg W20001018060 1044 108 kg W20001018068 1044 108 kg W20001018075 1044 108 kg W20001018020 1044 166 kg... - Seite 72 N° art. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Peso W20001018202 1322 119 kg W20001018246 1322 172 kg W20001018208 1101 124 kg W20001018305 1043 112 kg W20001018300 1043 112 kg W20001018340 1068 180 kg W20001018360 1068 133 kg W20001018341...
-
Seite 73: Dichiarazione Di Conformità Ce
3.3 Dichiarazione di conformità CE Wamsler Haus- und Küchentechnik GmbH Dichiarazione di conformità CE Produttore: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching Prodotto: Stufa Tipo: KF 101 80 O… KF 101 81 R… KF 101 82 L… KF 101 83 P…... - Seite 74 Art.Nr.:116935 Ausgabe: 08.2008...
