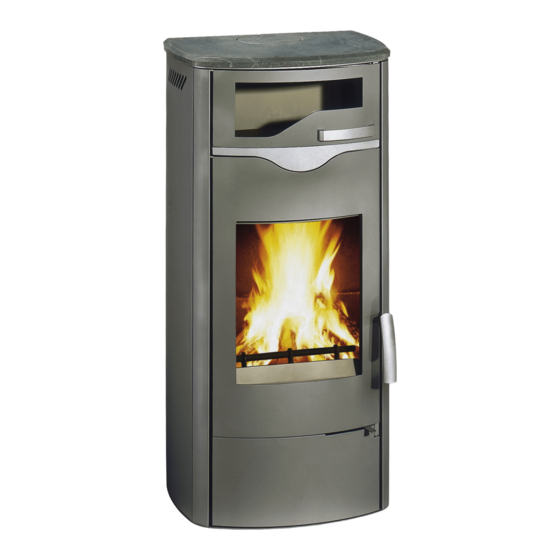

Wamsler TYP10180 STRATOS Bedienungsanleitung
Verwandte Anleitungen für Wamsler TYP10180 STRATOS
Inhaltszusammenfassung für Wamsler TYP10180 STRATOS
- Seite 1 Bedienungs- und Aufstellanleitung Fireplace user instruction Cheminée, mode d’emploi Istruzioni per uso e installazione Kandalló használati útmutató TYP10180 LOFT TYP11180 LOFT TYP10180 STRATOS TYP11180 STRATOS...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für • Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet) •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 geprüft (Typenschild). Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa- len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. - Seite 4 19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach- händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear- beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-...
-
Seite 5: Bedienung
1. Bedienung 1.1 Geräteaufbau Brennstoffwähler Typschild an der Rückwand Abgasstutzen Luftanschluss Warmhaltefach Türgriff für Warm- Ausmauerung haltefach Fülltür Aschenkasten Lagerfach f. Türgriff Brennmaterial Fülltür Holz- fach Primärluftschieber... -
Seite 6: Inbetriebnahme
1.2 Inbetriebnahme Brennstoffe Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstof- fen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20% und Braunkohlenbriketts. Bei den Geräten ist der Sekundärluftschieber an der Rückseite montiert. - Seite 7 Füllmengen / Anzünden: 6 kW NWL Scheitholz max. 1,4 kg, ca. 2-3 kleine Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 33cm, Durchmesser Ø Rundlinge spalten, NWL Braunkohlebrikett max. 1,6 kg (ca. 2 Stk.) auf Grundglut auf- legen Holzbrikett nach DIN 51731 max. 1,2 kg, evtl. zerkleinern 8 kW NWL Scheitholz max.
-
Seite 8: Außerbetriebnahme
1.3 Außerbetriebnahme Türen schließen, Primärluftschieber in geschlossene – Stellung bringen. Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)! 1.4 Hinweise zum Heizen Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden. Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. - Seite 9 bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren Fachhändler. Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe. Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit ei- nem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und er- leichtert bei regelmäßiger Wiederholung die Reinigung.
- Seite 10 Bild 2 Bild 3 Bild 5 Bild 4 Transportsicherung Wellpapierrolle entfernen Bild 6 Bild 7...
-
Seite 11: Störungsursachen, Behebung
1.6 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der angewen- Den Ofen entsprechend der deten Schutzfarbe. Verdamp- Bedienungsanleitung mehrere fung von Ölresten Stunden in Kleinstellung betrei- ben. Danach für mehrere Stun- maximale Leistung heizen. Zu geringe Wärmeab- Geräteleistung zu klein •... -
Seite 12: Aufstellung
2. Aufstellung 2.1 Vorschriften Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. -
Seite 13: Schornsteinanschluss
Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bo- denplatte aus Stahl, ersetzt oder geschützt werden. - Seite 14 Richtig Falsch mind. 50 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Stau durch sich ge- genseitig behin- mind. 30 cm dernde Abgasströ- Falschluft durch offene Türen an nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß...
-
Seite 15: Verbrennungsluft
2.5 Verbrennungsluft Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der Regel reicht die vorhandene Luft im Aufstellraum aus. Bei gut abgedichteten Fenstern und Türen, Vorhandensein von mechanischen Entlüf- tungen (z.B. Küche oder Bad) oder weiteren Feuerstätten (auch Gastherme) in der Wohnung, kann die einwandfreie Luftversorgung empfindlich gestört werden. - Seite 16 Luftanschluss Ø 98 mm außen...
-
Seite 17: Technische Daten
3. Technische Daten 3.1 Maßzeichnungen, Daten TYP11180 TYP10180 Typ: Stratos / Loft Stratos / Loft Nennwärmeleistung 6 kW 8 kW Raumheizvermögen m³ -bei günstigen, -weniger günstigen, -ungünstigen Heizbedingungen nach DIN 18893/TAB. 2 bei Zeitheizung Abgaswerte: Brennstoff: Scheitholz / BB7“ Scheitholz / BB7“ Abgasmassenstrom 6,2 / 7,2 g/s 7,9 / 8,6 g/s... -
Seite 18: Maße
W20001018044 W20001118044 1241 Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbes- sern! 3.3 EG Konformitätserklärung Wamsler Haus- und Küchentechnik GmbH EG-Konformitätserklärung Hersteller: Wamsler Haus- Küchentechnik... - Seite 84 D – 85748 Garching bei München Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine...
