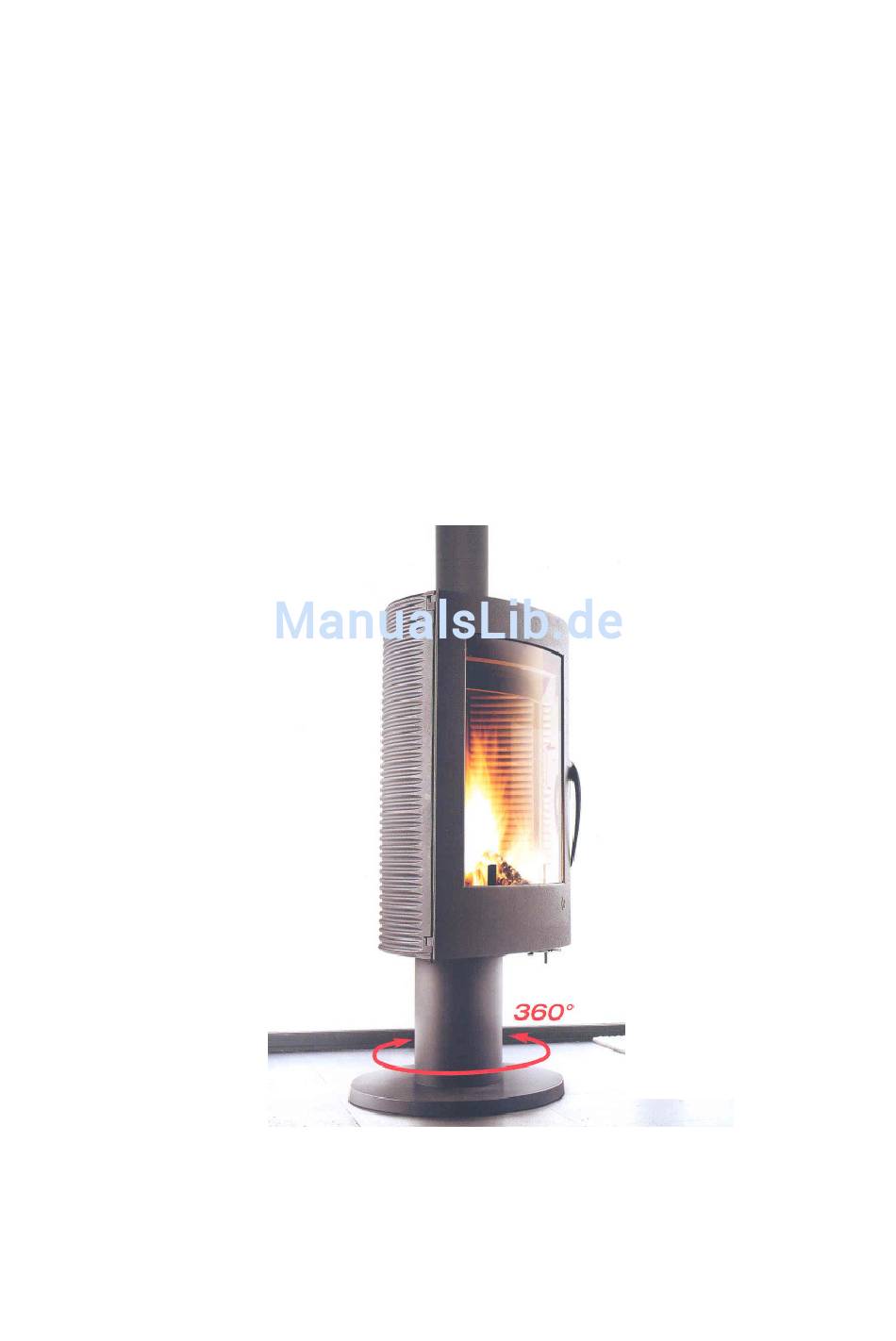

- Seite 1 Kaminofen Bedienungs- und Aufstellanleitung KF 188 Nizza...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 geprüft (Typenschild). Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu be- achten. - Seite 4 17. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 18. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser- vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbe-...
-
Seite 5: Bedienung
1. Bedienung 1.1 Inbetriebnahme Brennstoffe Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Ver- wenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20%. Brennstoffart Heizwert ca. -
Seite 6: Außerbetriebnahme
Kohleanzünder oder Holzwolle auf den Rost legen. Darauf erst ein kleineres, dann größeres Holz geben, anzünden und Heiztür wieder verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff auf- geben. Danach die Primärluft- Einstellscheibe entsprechend der Tabelle 1 „Verbren- nungslufteinstellung“... -
Seite 7: Reinigung Und Pflege
Achtung ! Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max. Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädi- gungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heiz- leistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Redu- zierung der Primärluft erfolgen. - Seite 8 Montage Umlenkplatte BOSSAGE Fixierzapfen Bild 1 1 montieren sie die im Brennraum beiliegende Umlenkplatte im Gerät 2 legen sie die Fixierzapfen der Umlenkplatte in die Ausnehmungen der Gussplatte 3 legen sie die Umlenkplatte vorne auf das dafür vorgesehene Auflage- blech FIGURE 1 Bild 2 SOLE FOYERE...
-
Seite 9: Einstellung Primärluft
Einstellung Sekundärluft REGISTRE AIR Sekundärluft- FIGURE 1 SECONDAIRE Bild 3 einstellung Einstellung Primärluft Position fermée du registre Primärluft geschlossen I d’arrivée d’air Bild 4 Position d’a llure Primärlufteinstellung II für Normalbetrieb norma le Bild 5 Anheizstellung III. Position d’allumage du registre d’arrivée d’air Achtung! Nur in der Anheiz- (entièrement ouvert) : à... -
Seite 10: Störungsursachen, Behebung
1.5 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der angewen- Den Ofen entsprechend der deten Schutzfarbe. Verdamp- Bedienungsanleitung mehrere fung von Ölresten Stunden in Kleinstellung betreiben. Danach für mehrere Stunden auf maximale Leis- tung heizen. Zu geringe Wärmeab- Geräteleistung zu klein •... -
Seite 11: Aufstellung
2. Aufstellung 2.1 Vorschriften Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feue- rungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein. -
Seite 12: Schornsteinanschluss
Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden. -
Seite 13: Technische Daten
3. Technische Daten 3.1 Maßzeichnungen, Daten KF 188 Nizza 531.5 150 / 180 Ø530 Gewichte brutto / netto: 198/169 kg Die angeführten Abmessungsangaben sind nur zur Information! Das Typschild befindet sich an der Rückseite des Fußes! -
Seite 14: Eg Konformitätserklärung
77 % 3.2 EG Konformitätserklärung Wamsler Haus- und Küchentechnik GmbH EG-Konformitätserklärung Hersteller: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching Produktbezeichnung: Kaminofen Typ: KF 188 10 Nizza Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richt- linien überein:... - Seite 15 Wamsler Haus- und Küchentechnik GmbH Gutenbergstraße 25, D- 85748 Garching DIN EN 13240:2005 Raumheizer / room heater Zeitbrandfeuerstätte für geschlossenen Betrieb m. Wasserwärmetauscher / discontinuous combustion fireplace in closed operation with water heat exchanger Typ / type: 188 10 Nizza G001881010 Art.
- Seite 16 Änderungen, die dem technischen Fortschrift dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. Ausgabe: 06.10...
