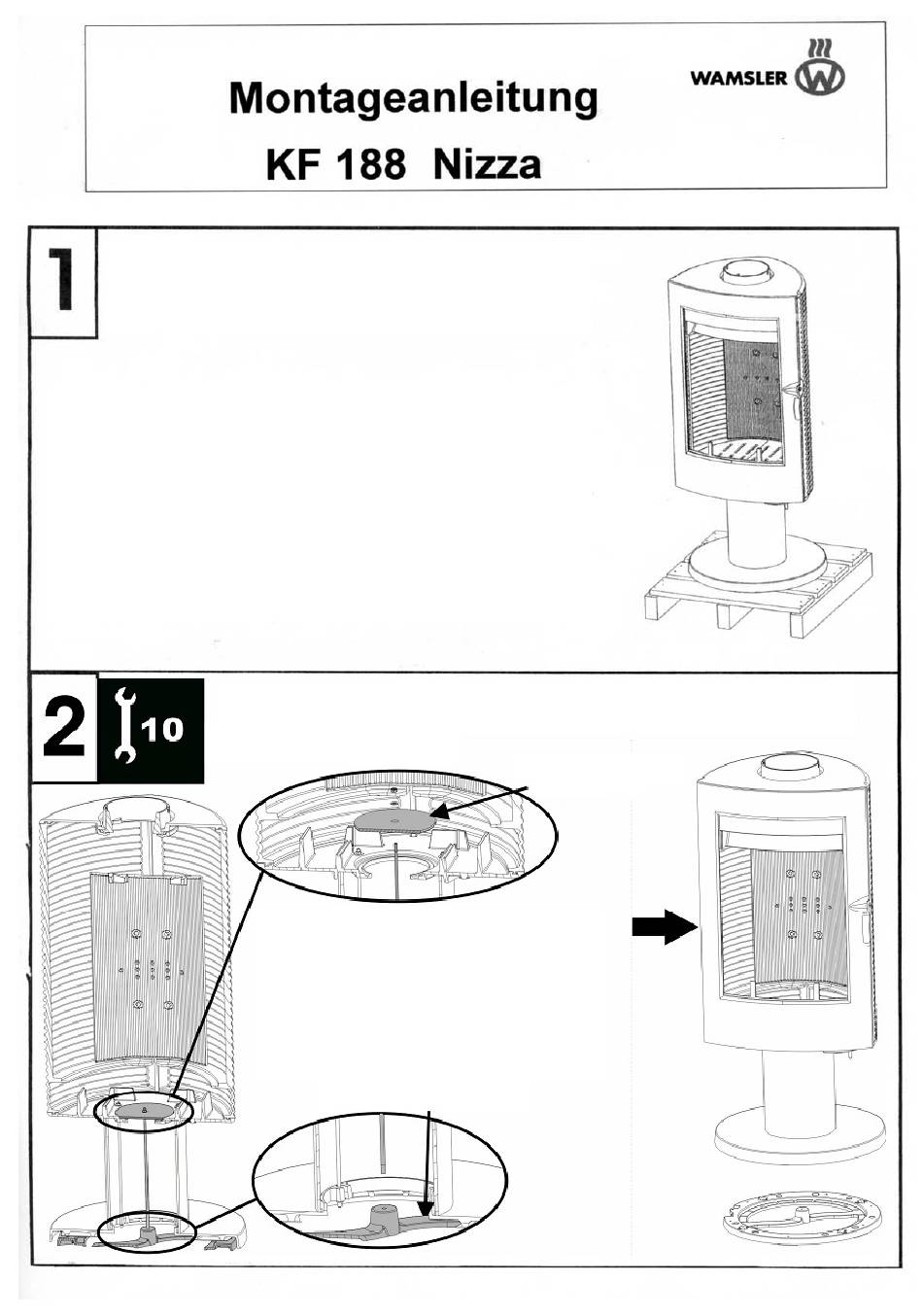

Auspacken

1. Holzverschlag entfernen und Gerät

auf der Palette belassen

2. Tür des Gerätes öffnen

3. Die Umlenkplatte, den Rost, den

Aschekasten, sowie die Halterung

für den Rost herausnehmen

Lösen der Führungsschiene für die Drehung

Handling

Das Gerät anheben und von der Palette

nehmen. Dabei ist es normal, dass der

Zentrierring und die dazu gehörenden

Teile auf der Palette verbleiben

Die Mutter lösen und die Stange

herausdrehen. Gelochte Platte und

Stange entfernen. Die Platte ohne

Loch, die im Aschenschuber beiliegt,

einsetzen.

Danach das Gerät von dem

Zentrierrahmen abheben

Zentrierrahmen

Zentrierring

Gelochte Platte

07.10

Seite 1 07.10 Auspacken 1. Holzverschlag entfernen und Gerät auf der Palette belassen 2. Tür des Gerätes öffnen 3. Die Umlenkplatte, den Rost, den Aschekasten, sowie die Halterung für den Rost herausnehmen Lösen der Führungsschiene für die Drehung Handling Gelochte Platte Das Gerät anheben und von der Palette nehmen.
Seite 2 Vorbereitung des Zentrierringes Bohrung Bevor sie den Zentrierring am Boden befestigen, montieren sie die 5 Gewinde- bolzen (ohne Kopf) und die 10 Muttern zur Nivellierung des Ofens Bohrung 1. Drehen sie eine Mutter mit einer ½ Umdrehung auf die Seite des Gewindebolzens ohne Markierung Markierung auf dem Gewindebolzen...
Seite 3 Vor dem Aufsetzen des K aminofens auf den Zentrierring: 1.Prüfen sie den genauen Sitz der Achsen und der Rollen 2. Lockern sie den Gewindebolzen an der Rückseite des Kaminofens mit dem Sechskantschlüssel und lassen sie ihn etwas herausragen 1. Setzen sie den Kaminofen auf den Zentrierring auf. Die 3 Kunststoffführungen an der Unterseite des Gerätefußes müssen auf der Innenseite des Ringes Aufgesetzt werden.
Seite 4 Kunststoffteil als Führung Gewindebolzen (Blockierung der Drehung) im Zentrierring Für den Rauchrohranschluss sind 2 Durchmesser möglich: • Ø 150 und Ø 180 mm Stellen sie sicher, dass der Anschlussstutzen frei drehbar ist. Wenn • notwendig durch wiederholtes Drehen lockern Danach muss man ihn mit dem Anschlussstutzen verbinden. Bei Ø 150 eine •...
