5.4.

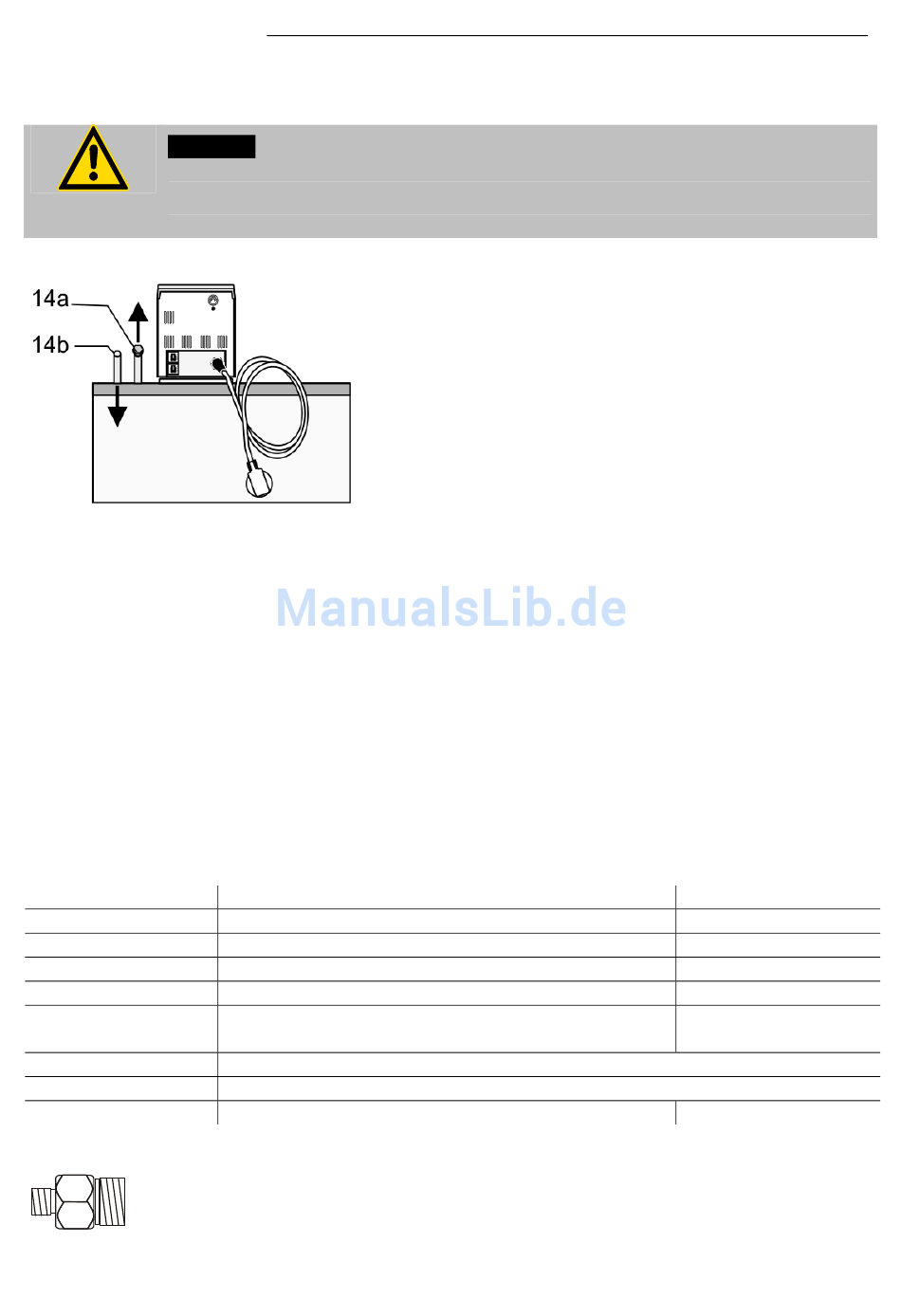

Temperierung extern angeschlossener Systeme

Vorsicht:
Alle Schlauchanschlüsse gegen Abrutschen sichern.
Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der
Pumpenanschluss (14a) mit der Verschlussschraube geschlossen werden.
5.5. Temperierschläuche
Folgende Schläuche werden für externe Temperieraufgaben empfohlen:
Bestell-Nr. Länge
8930008 1 m
8930010 1 m
8930108 1 m
8930110 1 m
8930410 1 m
8970480
8970481
*) Adapter für Metallschlauch M10x1 auf M16x1
Der Thermostat ist für die Temperierung externer,
geschlossener Systeme vorgesehen (Temperierkreislauf)
bei gleichzeitiger Temperiermöglichkeit im
Thermostatenbad.
Externen Verbraucher anschließen:
• Verschlussschraube vom Pumpenanschluss (14a)
entfernen.
• Schläuche für Vor- und Rücklauf an den Pumpen-
anschlüssen (14a, 14b) anschließen und mit
Schlauchschellen gegen Abrutschen sichern
®
CR -Schlauch
®
CR -Schlauch
Vitonschlauch
Vitonschlauch
Isolierung für Schlauch 8 mm l. W
oder 10 mm l. W.
2 Schlauchschellen, Größe 1, Schlauch 8 mm l.W.
2 Schlauchschellen, Größe 2, Schlauch 10 oder 12 mm l.W.
8 mm l. W.
10 mm l. W.
8 mm l. W.
10 mm l. W.
Temperaturbereich
-20 °C bis 120 °C
-20 °C bis 120 °C
-50 °C bis 200 °C
-50 °C bis 200 °C
-50 °C bis 100 °C
Bestell-Nr. 8970444
EH
19
