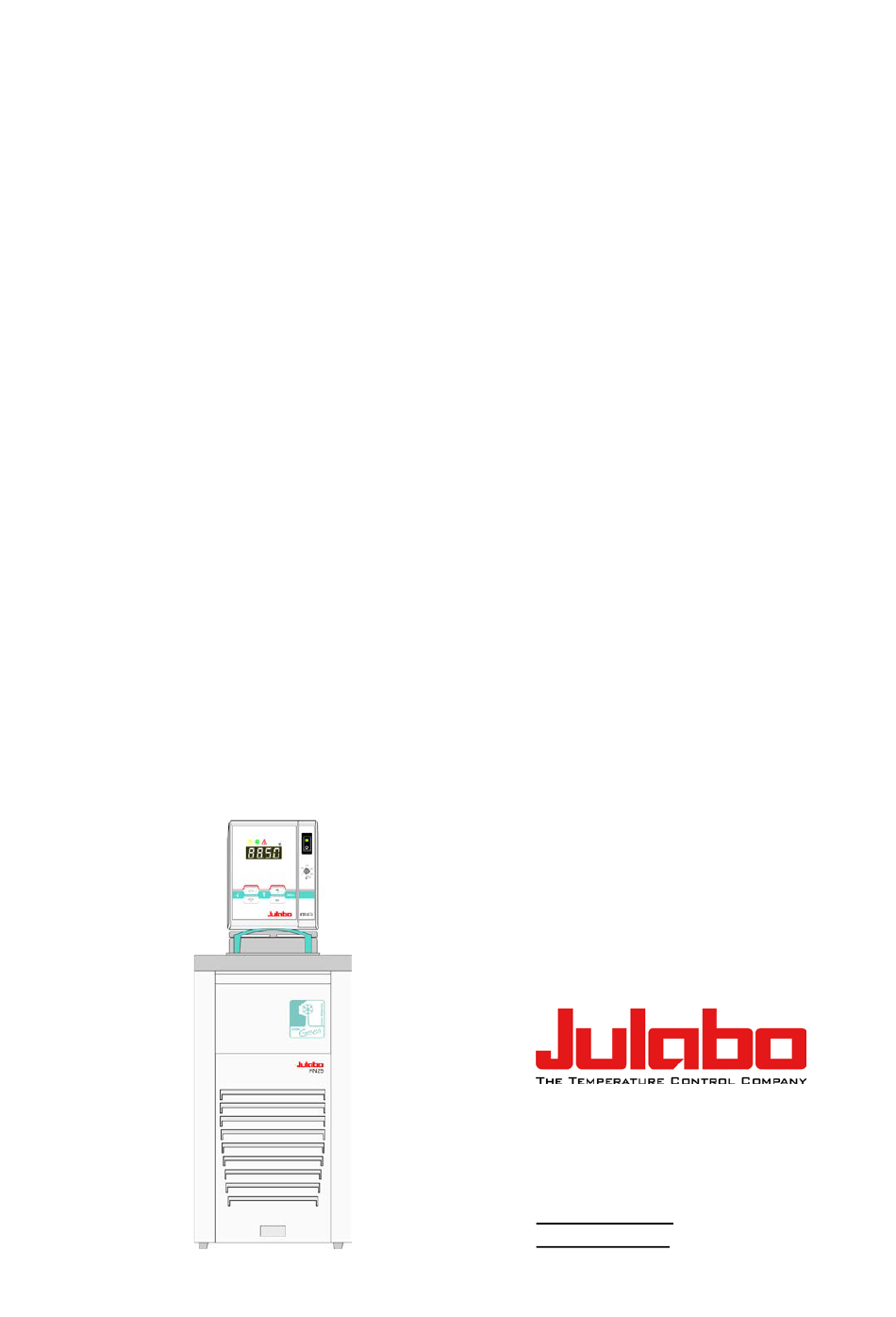

- Seite 1 DEUTSCH Betriebsanleitung Kälte-Umwälzthermostate FN25-MA FN32-MA JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de www.julabo.de 1.950.0358-V1 12/12 19500358-V1.doc 13.12.12...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnorm...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Betriebsanleitung ......................5 Bestimmungsgemäßer Zweck ................5 1.1. Beschreibung ..................... 5 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise ......6 2.1. Entsorgen ......................8 2.2. Allgemeine Sicherheitshinweise zu natürlichen Kältemitteln ......8 2.3. EG-Konformität ....................9 2.4. Gewährleistung ....................9 2.5. - Seite 4 Vorbereitung zur Fernsteuerung ..............49 12.2. Kommunikation mit PC bzw. übergeordnetem Datensystem....... 49 12.3. Befehlsübersicht................... 50 12.4. Statusmeldungen ..................52 12.5. Fehlermeldungen ..................52 13. Julabo Service Leistung – Online Ferndiagnose ..........54 14. Reinigung / Reparatur des Gerätes ..............55...
-
Seite 5: Betriebsanleitung
Kältemaschine mit Kältebadgefäß und sind für die Temperierung bestimmter flüssiger Medien in einem Badgefäß vorgesehen. An den herausgeführten Pumpenanschlüssen können Temperieraufgaben in einem externen Temperierkreislauf durchgeführt werden. Die JULABO Thermostate sind nicht geeignet zur direkten Temperierung von Nahrungs- und Genussmitteln, sowie pharmazeutischer und medizintechnischer Produkte. -
Seite 6: Verantwortung Des Betreibers - Allgemeine Sicherheitshinweise
Verantwortung des Betreibers - Allgemeine Sicherheitshinweise Verantwortung des Betreibers - Allgemeine Sicherheitshinweise Die Produkte der JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um... - Seite 7 Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an den Thermostat anschließen, insbesondere die dazugehörigen Sicherheitshinweise. Die Anschlussbelegung der Stecker und die technischen Daten der Produkte sind unbedingt zu...
-
Seite 8: Entsorgen
Einrichtungen für die Sammlung kommunaler Abfälle ist nicht zulässig! 2.2. Allgemeine Sicherheitshinweise zu natürlichen Kältemitteln Das verwendete Kältemittel ist brennbar. Um die gewohnte JULABO -Qualität und Betrieb- sicherheit des Gerätes zu gewährleisten, entspricht das Gerät den höchsten Sicherheits- standards und erfüllt alle einschlägigen Normen und EU-Richtlinien. -
Seite 9: Eg-Konformität
JULABO GmbH Eisenbahnstr. 45 77960 Seelbach / Germany 2.4. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der... -
Seite 10: Technische Daten
Verantwortung des Betreibers - Allgemeine Sicherheitshinweise 2.5. Technische Daten FN25-MA Arbeitstemperatur Bereich °C -28 ... 200 Temperaturkonstanz °C ±0,02 Kälteleistung °C Medium Ethanol 0.26 0.2 0.06 Kältemittel R290 Gesamtabmessungen (BxTxH) 23x50x61 Badöffnung (BxL) 12x14 Badtiefe Füllmenge von ..bis Liter 3 ... - Seite 11 Temperatureinstellung digital Lokal mit Folientastatur Anzeige am Multi-Display (LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung (-9.99 …. +99.99 = 0.01) °C 0.01 / 0.1 -Funktion °C ±3 Temperaturregelung Heizleistung (bei 230 V) Heizleistung (bei 115V) Umwälzpumpe einstellbar: Stufe 1 ...
- Seite 12 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ... +40 °C Luftfeuchtigkeit: maximale relative Feuchte 80 % für Temperaturen bis 31°C, linear abnehmend bis 50 % rel. Feuchte bei einer Temperatur von 40°C Spannungsabweichungen von ±...
-
Seite 13: Bedienungsanleitung
Bedienungsanleitung Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 14 Sicherheitshinweise • Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. • Das Gerät auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. • Unter dem Gerät ist der Aufenthalt während des Betriebes verboten. •...
- Seite 15 Vorsicht: Zum bestimmungsgemäßen Gebrauch der Thermostate gehört es, z. B. in einem Reaktor Flüssigkeiten zu temperieren. Wir wissen nicht, welche Substanzen das sind. Viele Substanzen sind: • entzündlich, brennbar oder explosiv • gesundheitsschädlich • umweltgefährdend • also: gefährlich. Der Benutzer allein ist für den Umgang mit diesen Stoffen verantwortlich! Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten.
-
Seite 16: Bedienungs- Und Funktionselemente
Bedienungs- und Funktionselemente Bedienungs- und Funktionselemente 4.1. Thermostat Frontseite Rückseite Netzschalter, beleuchtet Navigationstasten 1. Taste: >OK< Start / Stopp (Pumpe / Heizer ) 2. >OK< im Menu Menu-Punkt / Untermenu für Einstellung auswählen Eingestellten Wert speichern Ausgewählten Parameter speichern Das Ende einer Einstellung wird mit einem Signalton bestätigt (Beep). - Seite 17 MULTI-DISPLAY (LED) Temperaturanzeige, Menu-Anzeige Kontroll-Anzeige –Heizung Kontroll-Anzeige – Kühlung (ohne Funktion) Kontroll-Anzeige – Alarm Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 Anschlussbuchse: Alarmausgang, Steuersignal für Julabo Kälte-Badgefäß Anschlussbuchse: Schnittstelle RS232C, RS232 Fernsteuerung durch einen PC Netzsicherungen: Sicherungsautomat 15 A Netzkabel mit Stecker...
-
Seite 18: Kältemaschine
4.2. Kältemaschine Abbildung FN25 Frontseite Rückseite Netzschalter für Kältemaschine, beleuchtet Steuerleitung Anschlussbuchse: Steuersignal für Julabo Kälte-Badgefäß Netzsicherungen für Kältemaschine: T 10,0 A, D5 x 20 mm Netzkabel mit Stecker für Thermostat Netzkabel mit Stecker für Kältethermostat Einbausteckdose für Thermostatenanschluss Ablassschraube... -
Seite 19: Vorbereitungen
Vorbereitungen 5.1. Aufstellen • Den Kältethermostat auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. • Auf gute Be- und Entlüftung des Aufstellortes achten. Der Aufstellort sollte ein genügend großer Raum sein, der durch die Abwärme des Gerätes nicht zu stark erwärmt wird. (Zulässige Umgebungstemperatur bis 40 °C). - Seite 20 JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. Ungeeignete Badflüssigkeiten sind z. B. Substanzen, die • sehr hochviskos sind (deutlich höher als empfohlen bei der jeweiligen Arbeitstemperatur ) •...
-
Seite 21: Temperierung Extern Angeschlossener Systeme
5.3. Temperierung extern angeschlossener Systeme Vorsicht: Alle Schlauchanschlüsse gegen Abrutschen sichern. Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der Pumpenanschluss (24a) mit der Verschlussschraube geschlossen werden. Mit dem Thermostaten können Temperieraufgaben in externen, geschlossenen Systemen vorgenommen werden (Temperierkreislauf). Externes System anschließen: •... -
Seite 22: Temperierschläuche
Vorbereitungen 5.3.1. Temperierschläuche Folgende Schläuche werden für externe Temperieraufgaben empfohlen: Bestell-Nr. Länge Temperaturbereich ® 8930008 -Schlauch 8 mm l. W. -20 °C bis 120 °C ® 8930010 -Schlauch 10 mm l. W. -20 °C bis 120 °C 8930108 Vitonschlauch 8 mm l. W. -50 °C bis 200 °C 8930110 Vitonschlauch... -
Seite 23: Befüllen / Entleeren
5.4. Befüllen / Entleeren Achtung: • Die Wärmeausdehnung der Badöle bei steigender Badtemperatur ist zu beachten. • Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. • Gerät ausschalten und Netzstecker ziehen, bevor Reinigungsarbeiten durchgeführt werden oder das Gerät bewegt wird. -
Seite 24: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! • Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. • Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. •... -
Seite 25: Kältemaschine Einschalten
Start: • Taste drücken. Die aktuelle Badtemperatur wird am LED-DISPLAY angezeigt. Die Umwälzpumpe schaltet ein. Stop: • Taste drücken. oder Taste gedrückt halten. Am LED-DISPLAY wird die Meldung "OFF" angezeigt. 6.2.1. Kältemaschine einschalten Einschalten: Das Gerät wird mit dem Netzschalter (1b) in Betrieb gesetzt. ... -
Seite 26: Temperatureinstellungen
Temperatureinstellungen Temperatureinstellungen Die Funktion der Taste ist konfigurierbar. 1. Normalerweise wird durch Tastendruck nur eine individuell einstellbare Arbeitstemperatur angezeigt. (Werkeinstellung) 2. Mit Menu Configuration, das mit Taste aufgerufen wird, kann der Taste ein Menu mit drei voreinstellbaren Soll- werten zugeordnet werden. ... -
Seite 27: Menu Begrenzung Des Betriebstemperaturbereiches
Umschaltung zum 3-Temperaturen Modus siehe Seite 34 CFG = CONFIGURATION 3SP = 3 SETPOINT Arbeitstemperatur umschalten im Menu 1. Die Taste betätigen. Parameter >tx< blinkt. 2. Mit der Taste oder >t1< oder >t2< oder >t3< anwählen. 3. Mit Taste bestätigen. -
Seite 28: Sicherheitseinrichtungen, Warnfunktionen
Sicherheitseinrichtungen, Warnfunktionen Sicherheitseinrichtungen, Warnfunktionen Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! Siehe Seite 15. Die Einstellung der Übertemperatur-Schutzeinrichtung > tSA< und der Warnfunktionen für Übertemperatur > tHi< und Untertem- peratur > tLo< erfolgt über ein Menu, das mit der Taste aufgerufen wird. -
Seite 29: Unterniveau-Schutzeinrichtung Mit Frühwarnsystem
8.2. Unterniveau-Schutzeinrichtung mit Frühwarnsystem Warnung: Beim Nachfüllen immer darauf achten, dass die Temperierflüssigkeit mit der bereits im Bad befindlichen übereinstimmt. Badöle dürfen kein Wasser enthalten! Explosionsgefahr bei höheren Temperaturen! Empfehlung: Badöle nur bei einer Badtemperatur unter 70 °C nachfüllen! Diese Sicherheitseinrichtung wirkt unabhängig vom Regelkreis und ist in zwei Stufen gegliedert. -
Seite 30: Umschaltung Der Warn- Auf Abschaltfunktion
Sicherheitseinrichtungen, Warnfunktionen 8.3. Umschaltung der Warn- auf Abschaltfunktion Sofern eine Abschaltung der Leistungskomponenten (z. B. Heizer, Umwälzpumpe) bei Über- bzw. Unterschreiten der Grenzwerte erwünscht ist, besteht die Möglichkeit den Thermostaten von der Warnfunktion >WARNING< in die Abschaltfunktion >ALARM< zu schalten. Werkseinstellung: 1. -
Seite 31: Übertemperatur- Und Untertemperatur-Warnfunktionen
8.4. Übertemperatur- und Untertemperatur-Warnfunktionen Werkseinstellungen: Soll bei einer sensiblen Temperieraufgabe die Einhaltung des Arbeitstemperaturwertes überwacht werden, so sollte hier ein Über- und Untertemperatur-Warnwert festgelegt und eingestellt werden. Im Beispiel unten wird >t 3< 85 °C von den Werten Übertemperatur >t High< 87 °C und >t Low< 83 °C flankiert. Sobald die Ist- t High 205 °C Temperatur einen der eingestellten Grenzwerte verlässt, wird... -
Seite 32: Menufunktionen
Menufunktionen Menufunktionen Unter dem Begriff „Menufunktionen“ sind Einstellungen zusammengefasst, wie Menu-Ebene 1 >Pu< - Elektronisch einstellbare Pumpenleistung Seite 33 >CFG< - Gerätekonfigurationen Seite 34 >3SP< - 3-Temperaturen Modus >rt< - REMOTE – ein / aus (Fernbedienung über RS232) >Aut <... -
Seite 33: Menu Pumpeneinstellungen
9.1. MENU Pumpeneinstellungen Die Leistung der Umwälzpumpe ist über die Motordrehzahl einstell- bar. Einstellungen: Stufe 1 ... 4 Werkseinstellung: Förderstrom: 11 ... 16 l/m Pumpendruck: 0,22 ... 0,45 bar Stufe 1 1. Die Taste betätigen. Der Menu >Pu< wird angezeigt. 2. -
Seite 34: Menu Gerätekonfigurationen
Menufunktionen 9.2. MENU Gerätekonfigurationen Menu-Ebene 1 CFG = MENU CONFIGURATION Ein >rSt< (RESET) ist nur im Betriebszustand möglich. Thermostat mit Taste ausschalten und danach das Menu CONFIGURATION aufrufen. Ebene 2 Parameter-Ebene Taste drücken, wenn ein Parameter nicht geändert werden soll. -
Seite 35: Modus Der Taste
AUTOSTART aus. Hinweis: Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“... -
Seite 36: Reset - Werkseinstellungen
Menufunktionen Warnung: Bei Inbetriebnahme von Thermostaten mit “AUTOSTART“ ist sicherzustellen, dass auch bei unbeaufsichtigtem Start, z. B. nach einem Stromausfall, für Personen und Anlagen keine Gefahr entsteht. Die Schutz- und die Warneinrichtungen der Thermostate müssen immer voll genutzt werden. 9.2.4. Reset - Werkseinstellungen Mit >YES<... - Seite 37 Proportionalbereich >Xp< Der Proportionalbereich ist der Temperaturbereich unterhalb des Einstellbereich: Sollwertes, in welchem die Heizleistung von 100 % auf 0 % geregelt 0.1 ... 99.9 wird. Nachstellzeit >Tn< (Integralanteil) Kompensation der auf Grund des Proportionalreglers vorhandenen Einstellbereich: bleibenden Regelabweichung. Zu klein gewählte Nachstellzeiten 3 ...9999 können zu Unstabilitäten führen.
-
Seite 38: Menu Serial - Baudrate, Handshake, Parity
Menufunktionen 9.4. MENU SERIAL - BAUDRATE, HANDSHAKE, PARITY Menu-Ebene 1 Für die Kommunikation des Thermostaten mit einem PC oder einem übergeordneten Prozessleitsystem müssen die Schnittstellenparameter beider beteiligter Geräte übereinstimmen. Werkseinstellungen: 4800 Baud 2 = even Hardwarehandshake Ebene 2 Parameter-Ebene ... -
Seite 39: Menu Absolute Temperature Calibration, Mehrpunktabgleich
9.5. MENU Absolute Temperature Calibration, Mehrpunktabgleich ATC dient zum Ausgleich eines Temperaturgefälles, welches sich - physikalisch bedingt - zwischen Thermostat und einem definierten Messpunkt (Temperatur-Messgerät) im Badgefäß bilden kann. Beispiele: Prinzip: 1-Punkt-Abgleich Für den ATC-Abgleich wird die Bad-Temperatur am Ort des °C Temperatur-Fühlers (CT ) bei der jeweils eingestellten Arbeitstemperatur ermittelt. - Seite 40 Menufunktionen >tYP< - ATC TYPE • Der Parameter blinkt, umschalten mit Es kann ein >1 Punkt<, >2 Punkt< oder >3 Punkt< -Abgleich durchgeführt werden. Der Wert >tt1< wird nur angezeigt. Zu diesem Wert wird im folgenden Schritt der mit einem Temperatur-Messgerät ermittelte Wert >Ct 1<...
-
Seite 41: Atc Status - Yes / No
9.5.1. ATC STATUS - YES / NO Im zweiten Unter-Menu wird die ATC-Funktion für Temperaturfühler aktiviert >YES< bzw. deaktiviert >NO<. >YES< (Werkseinstellung) Der Regler des Thermostaten arbeitet mit der Originalkurve des Temperaturfühlers bzw. nach einem ATC- Abgleich mit der neu hinterlegten Messkurve. Wichtig: Beim Abgleichvorgang muss >NO<... -
Seite 42: Beispiel Für Einen Dreipunktabgleich
Menufunktionen 9.5.3. Beispiel für einen Dreipunktabgleich. Im Temperaturbereich von 80 °C bis 160 °C soll die Kalibrierkurve des Temperaturfühlers (TT) den tatsächlich auftretenden Temperaturen an dem Messpunkt (CT) angeglichen werden. 1. Arbeitstemperaturwert einstellen: Siehe „Direkte Temperatureinstellung“ Seite 26 1. Durch Betätigen der Taste oder schaltet der Thermostat zum aktiven >Sollwert<... - Seite 43 Der Wert >tt1< wird nur angezeigt >Ct 1< mit Hilfe der Tastatur einstellen. • Vorkommastellen blinken, einstellen mit (79) + • Nachkommastellen blinken, einstellen mit (7) + Der erste der 3 Punkte ist damit abgeglichen. Zurück zu 1. Arbeitstemperaturwert einstellen: 120.00 °C Der Wert >tt2<...
-
Seite 44: Menu Begrenzung Des Betriebstemperaturbereiches
Menufunktionen 9.6. MENU Begrenzung des Betriebstemperaturbereiches >Li< = LIMITS / Begrenzungen Menu-Ebene 1 Ebene 2 Parameter-Ebene Taste drücken, wenn ein Parameter nicht geändert werden soll. Korrekturfunktion für Parameter oder Werte (vor OK) • Vorkommastellen blinken, einstellen mit • Nachkommastellen blinken, einstellen mit •... -
Seite 45: Mögliche Störursachen / Alarm-Meldungen
Temperierschlauch austauschen und Temperierflüssigkeit nachfüllen. • Der Schwimmer ist defekt (z. B, durch Transportschaden). Reparatur durch JULABO Service. • Beim Selbsttest nach dem Einschalten wird ein Kurzschluss zwischen Pin 2 und Pin 4 der Steuerleitung festgestellt, oder die Steuerleitung wurde während des Betriebs unterbrochen. - Seite 46 Mögliche Störursachen / Alarm-Meldungen • Sicherheitsfühler defekt. • Der Sicherheitstemperaturwert liegt unterhalb des eingestellten Arbeitstemperatur-Sollwertes. Sicherheitstemperatur auf einen höheren Wert einstellen. Meldungen 20 – 25 nur in Kombinationen mit Kältemaschinen möglich! • Kühlung des Kondensators beeinträchtigt. Luftgekühlten Kondensator reinigen. Bei wassergekühltem Kondensator den Durchfluss und die Temperatur des Kühlwassers prüfen.
- Seite 47 Telefax: +49 (0) 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden. Der elektronische Umwälzpumpenmotor ist durch eine elektronische Strombegrenzung vor Überlastung geschützt. Ist oder wird die Viskosität der Temperierflüssigkeit zu hoch, bleibt der Motor stehen.
-
Seite 48: Elektrische Anschlussmöglichkeiten
Elektrische Anschlussmöglichkeiten 11. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. -
Seite 49: Fernsteuerbetrieb, Laborautomatisierung
12. Fernsteuerbetrieb, Laborautomatisierung 12.1. Vorbereitung zur Fernsteuerung • Die Parameter beider Schnittstellen (Thermostat und PC) prüfen und gegebenenfalls für Übereinstimmung sorgen. (Schnittstellenparameter siehe Seite 38.) RS232C • Den Menu-Punkt >rt> (Remote) von >OFF< auf >On< umschalten. (Siehe Seite 35). • Beide Geräte mit einem Schnittstellenkabel verbinden. Wie alle über die Tastatur einstellbaren Parameter, werden auch die Parameter der Schnittstelle gespeichert und bleiben nach Ausschalten des Gerätes erhalten. -
Seite 50: Befehlsübersicht
Fernsteuerbetrieb, Laborautomatisierung 12.3. Befehlsübersicht out-Befehle: Parameter bzw. Temperaturwerte einstellen. Befehl Parameter Reaktion/Antwort des Thermostaten version kein Versionsnummer der Software (V X.xx) status kein Statusmeldung, Fehlermeldung (siehe Seite 52) out_mode_01 Sollwert „t 1“ für Regelung einstellen out_mode_01 Sollwert „t 2“ für Regelung einstellen out_mode_01 Sollwert „t 3“... - Seite 51 in-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Thermostaten in_pv_00 kein Aktuelle Badtemperatur abrufen in_pv_01 kein Momentane Heizleistung abrufen (%) in_pv_03 kein Temperaturwert des Sicherheitsfühlers in_pv_04 kein Einstellung der Übertemperatur-Schutzeinrichtung in_sp_00 kein Wert von Arbeitstemperatur „t 1“ in_sp_01 kein Wert von Arbeitstemperatur „t 2“...
-
Seite 52: Statusmeldungen
Fernsteuerbetrieb, Laborautomatisierung 12.4. Statusmeldungen Meldung Beschreibung 00 MANUAL STOP Thermostat in Modus „OFF“. 01 MANUAL START Thermostat in manuellem Betrieb. 02 REMOTE STOP Thermostat in Modus „r OFF“ 03 REMOTE START Thermostat in Fernsteuerbetrieb. 12.5. Fehlermeldungen Fehlermeldungen Beschreibung -01 LOW LEVEL ALARM Unterniveau-Alarm. - Seite 53 Fehlermeldungen Beschreibung -14 EXCESS TEMPERATURE Übertemperatur-Begrenzer Alarm PROTECTOR ALARM -20 WARNING: CLEAN Kühlung des Kondensators beeinträchtigt. CONDENSOR OR CHECK Luftgekühlten Kondensator reinigen. Bei COOLING WATER CIRCUIT OF wassergekühltem Kondensator den Durchfluss und REFRIGERATOR die Temperatur des Kühlwassers prüfen. -21 WARNING: COMPRESSOR Stufe 1 des Kompressors nicht in Betrieb.
-
Seite 54: Julabo Service Leistung - Online Ferndiagnose
Julabo Service Leistung – Online Ferndiagnose 13. Julabo Service Leistung – Online Ferndiagnose JULABO Thermostate der TopTech-Reihe sind mit einer sogenannten „Black-Box“ ausgestattet. Diese ist integriert in den Regler, wo alle relevanten Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden. -
Seite 55: Reinigung / Reparatur Des Gerätes
Das Badgefäß sollte nur mit einer geeigneten Temperierflüssigkeit gefüllt werden. Im Falle von Verunreinigungen ist die Temperierflüssigkeit von Zeit zu Zeit zu erneuern. Reparaturdienst: Bevor ein Service-Techniker angefordert, oder ein JULABO Gerät zur Reparatur eingesandt wird, wird empfohlen, unseren technischen Service anzusprechen. JULABO Technischer Service... - Seite 56 • Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per...
