OPTIWAVE 7300 C
Füllstandmessgerät mit Ausgangsoptionen PROFIBUS PA oder FOUNDATION Fieldbus
Versorgungsspannung
24 Vdc (U

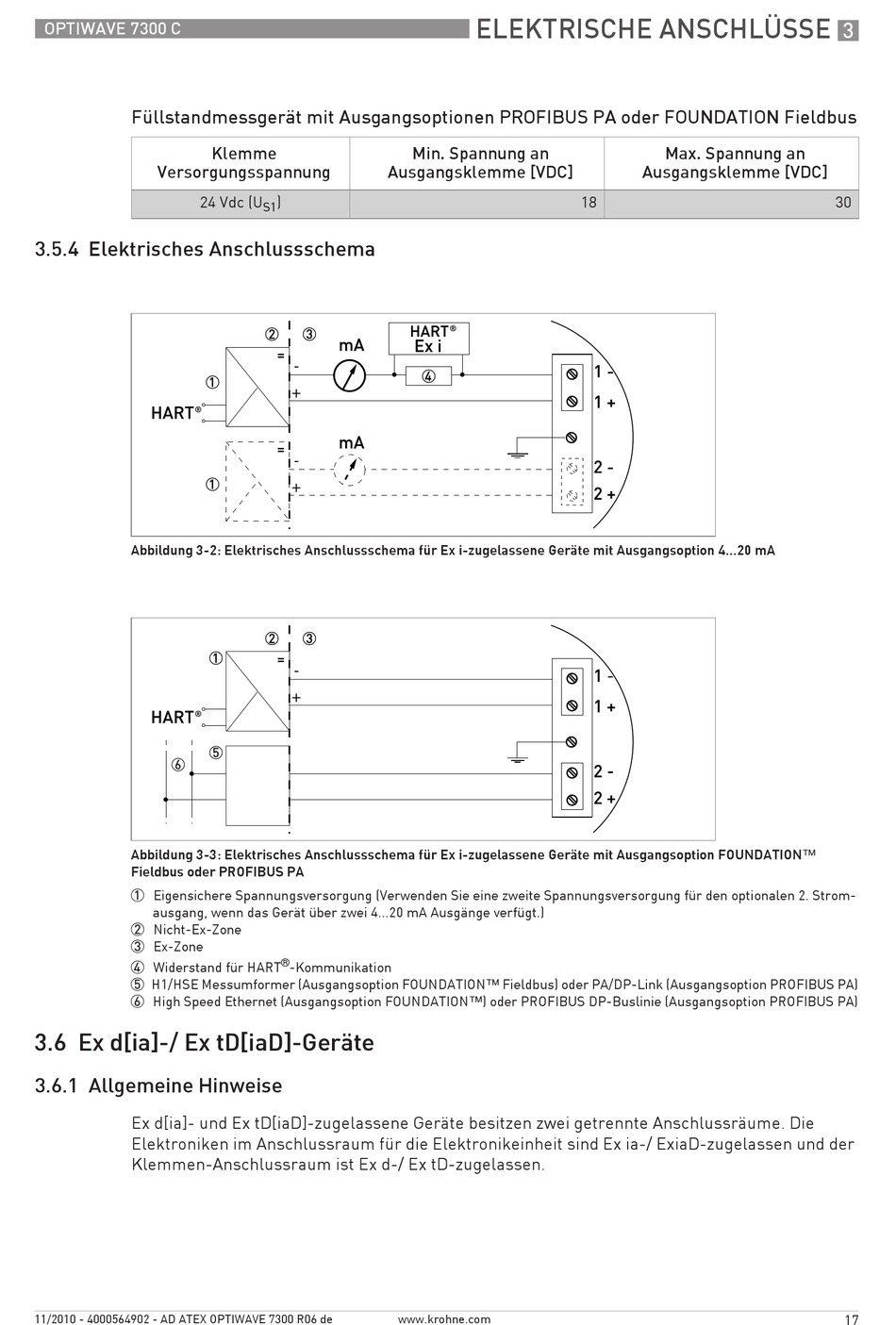

3.5.4 Elektrisches Anschlussschema

Abbildung 3-2: Elektrisches Anschlussschema für Ex i-zugelassene Geräte mit Ausgangsoption 4...20 mA
Abbildung 3-3: Elektrisches Anschlussschema für Ex i-zugelassene Geräte mit Ausgangsoption FOUNDATION™
Fieldbus oder PROFIBUS PA
1 Eigensichere Spannungsversorgung (Verwenden Sie eine zweite Spannungsversorgung für den optionalen 2. Strom-
ausgang, wenn das Gerät über zwei 4...20 mA Ausgänge verfügt.)
2 Nicht-Ex-Zone
3 Ex-Zone
4 Widerstand für HART
5 H1/HSE Messumformer (Ausgangsoption FOUNDATION™ Fieldbus) oder PA/DP-Link (Ausgangsoption PROFIBUS PA)
6 High Speed Ethernet (Ausgangsoption FOUNDATION™) oder PROFIBUS DP-Buslinie (Ausgangsoption PROFIBUS PA)
3.6 Ex d[ia]-/ Ex tD[iaD]-Geräte

3.6.1 Allgemeine Hinweise

Ex d[ia]- und Ex tD[iaD]-zugelassene Geräte besitzen zwei getrennte Anschlussräume. Die
Elektroniken im Anschlussraum für die Elektronikeinheit sind Ex ia-/ ExiaD-zugelassen und der
Klemmen-Anschlussraum ist Ex d-/ Ex tD-zugelassen.
11/2010 - 4000564902 - AD ATEX OPTIWAVE 7300 R06 de
Klemme
)
S1
®
-Kommunikation
ELEKTRISCHE ANSCHLÜSSE
Min. Spannung an
Ausgangsklemme [VDC]
www.krohne.com
Max. Spannung an
Ausgangsklemme [VDC]
18
3
30
17
