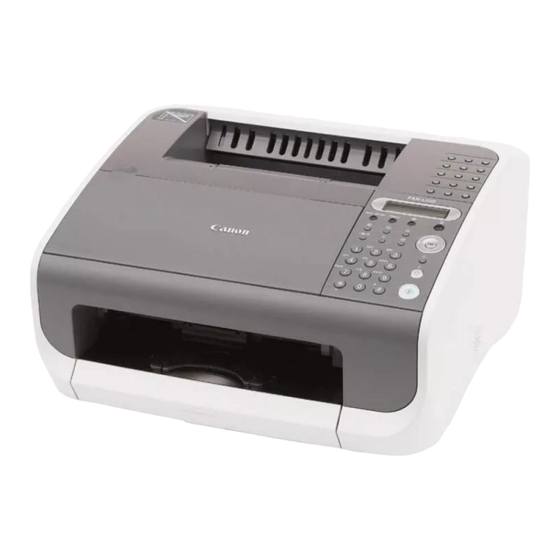

Benutzerhandbuch Funktionen des Geräts Vor Einsatz des Geräts Verarbeitung von Dokumenten Druckmaterialien Senden von Dokumenten Empfangen von Dokumenten Kopieren Drucken (nur L120) Wartung Störungsbeseitigung Geräteeinstellungen Anhang Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit diesem Gerät arbeiten. Bewahren Sie diese Anleitung danach zum späteren Nachschlagen griffbereit auf.
Website von Adobe Systems Incorporated herunter. ● Bei der Erstellung dieser Handbücher und Anleitungen wurden größte Anstrengungen unternommen, um Ungenauigkeiten und Auslassungen zu vermeiden. Außerdem kann es aufgrund von Produktverbesserungen zu Abweichungen kommen. Bitte kontaktieren Sie Canon, falls Sie genaue Spezifikationen benötigen.
Funktionen des Geräts Faxfunktionen Empfängerwahl auf Tastendruck Zielwahl → S. 4-7 Empfängerwahl über einen dreistelligen Code Kurzwahl → S. 4-15 Wahl mehrerer Empfänger auf Tastendruck Gruppenwahl → S. 4-22 Suche unter gespeicherten AAAAA Empfängern BBBBB CCCCC Wahl über Adressbuch → Referenzhandbuch Wahlwiederholung bei besetzter Leitung Wahlwiederholung...
Faxfunktionen (Fortsetzung) Senden eines Faxdokuments an mehrere Empfänger Rundsendefunktion → Referenzhandbuch Senden eines Faxdokuments zu einer vorgegebenen Zeit Programmiertes Senden → Referenzhandbuch Faxversand auf Abruf durch Empfänger Abrufsendung → Referenzhandbuch Faxempfang im Speicher ohne Ausdrucken Speicherempfang → Referenzhandbuch Empfangssperre für nicht registrierte Rufnummern Empfangssperre →...
Kopierfunktionen Auswahl eines Scanmodus entsprechend der Bildqualität der zu scannenden Vorlage Bildauflösung → S. 6-3 Einstellung der Bilddichte/Helligkeit der gescannten Bilder Bilddichte → S. 6-4 Vergrößern bzw. Verkleinern von kopierten Bildern Zoom-Funktion → S. 6-5...
Inhalt Handbücher für das Gerät .............. i Funktionen des Geräts..............iii Faxfunktionen ................iii Kopierfunktionen ................v Aufbau dieses Handbuchs............vi Inhalt ....................vii Konventionen in diesem Handbuch..........vi 1 Vor Einsatz des Geräts ............1-1 Komponenten des Geräts ............1-1 Bedienfeld ..................1-3 LCD-Display (Standby-Modus) ...........1-5 Faxmodus ..............1-5...
Seite 9
3 Druckmaterialien ..............3-1 Papieranforderungen ..............3-1 Druckbereich................3-2 Richtlinien für Papier..............3-3 Einlegen von Papier ..............3-4 Einlegen von Umschlägen ..........3-4 Einstellen von Papiertyp und -format ........3-8 4 Senden von Dokumenten ............4-1 Scan-Einstellungen ..............4-3 Bildauflösung ..............4-3 Kontrast ................4-5 Ziel- oder Kurzwahl..............4-6 Speichern von Empfängern für Kurzwahl .....4-6 Registrieren für Zielwahl ..........4-7 Bearbeiten von Zielwahlnummern ......4-11 Löschen von Zielwahlnummern ........4-14...
Seite 10
6 Kopieren ................... 6-1 Scan-Einstellungen ..............6-3 Bildauflösung ..............6-3 Bilddichte ..............6-4 Zoom-Funktion..............6-5 7 Drucken (nur L120)..............7-1 8 Wartung ..................8-1 Reinigen des Geräts ..............8-1 Gehäuse ...............8-1 Geräteinneres ...............8-2 Scanbereich..............8-4 Auswechseln der Tonerpatrone ..........8-5 Umverteilen des Toners..........8-5 Auswechseln der Tonerpatrone........8-7 Transport des Geräts ..............8-9 9 Störungsbeseitigung...............
Seite 11
11 Anhang ................. 11-1 Technische Daten ..............11-1 Allgemeines ..............11-1 Fax................11-2 Kopierer ..............11-4 Telefon................11-4 Drucker ...............11-5 Index ...................11-6...
Konventionen in diesem Handbuch In allen Handbüchern werden die folgenden Symbole verwendet, um Warn-, Vorsichtshinweise und allgemeine Hinweise für den Betrieb des Geräts zu kennzeichnen. Kennzeichnet Warnhinweis, dessen Missachtung zu tödlichen oder WARNUNG schweren Verletzungen führen kann. Warnt vor Aktionen, die Verletzungen bzw. Schäden am Gerät zur Folge VORSICHT haben können.
Vor Einsatz des Geräts Komponenten des Geräts Papierausgabefach Zur Ablage von Druckbögen. Papierausgabefach-Verlängerung Verlängerung des Papierausgabefachs. Tonerfach-Abdeckung Zum Austausch der Tonerpatrone bzw. Beseitigen eines Papierstaus öffnen. Aussparung Zum Öffnen der Tonerfach-Abdeckung. Bedienfeld Zur Bedienung des Geräts. Papierfreigabehebel Zur Freigabe von gestauten Dokumenten. Dokumentenführungen Zur Einstellung auf die Dokumentbreite.
Seite 15
Handapparat (Option) Für Verwendung des Geräts als Telefon bzw. Empfangen von Faxen bei Telefonanruf. Basis des handapparats (Option) Gabel für den Handapparat. USB-Anschluss (nur L120) Zum Anschluss des USB-Kabels. Hörerbuchse Zum Anschluss des Handapparat (getrennt erhältlich). Buchse für externe Geräte Falls erforderlich, ein externes Gerät anschließen.
Bedienfeld Zielwahltasten Für Direktwahl auf Tastendruck von Empfängern bzw. Empfängergruppen, die unter diesen Tasten registriert sind. LCD-Display Zeigt während des Betriebs Meldungen und Eingabeaufforderungen an. Beim Vornehmen von Einstellungen werden hier außerdem Auswahlmöglichkeiten, Text und Nummern angezeigt. Zusatzmodustaste Gewährt Zugriff auf zusätzliche Faxmodi Menütaste Gibt Zugriff auf Einstellungsmenü...
Seite 17
Kopiertaste Schaltet auf Kopierbereitschaft. Links-/Rechts-Tasten Zur Auswahl von Menüpunkten und Versetzen des Cursors. Pfeiltasten Aufwärts/Abwärts Zum Durchsuchen von Einstellungsmenüs und Empfängerlisten. OK-Taste Bestätigt eine Funktion bzw. registriert eine Eingabe. C (Löschen)-Taste Zum Löschen eines Eintrags auf dem LCD- Display. Stopp-/Rücksetztaste Zum Abbrechen von Gerätefunktionen und Rückschalten in den Standby-Modus.
LCD-Display (Standby-Modus) Faxmodus Kopiermodus T E X T x 1 . 0 0 1 6 : 0 0 S T D 1 0 0 % - S E T D O C . - F A X / T E L Uhrzeit Bildauflösung Bildauflösung...
Wenn Sie das Gerät gleichzeitig als Telefon und Faxgerät verwenden wollen bzw. wenn Sie Faxmitteilungen nach manuellem Umschalten empfangen wollen, bringen Sie den optionalen Handapparat an, den Sie über Ihren Canon-Fachhändler oder die Canon-Hotline beziehen können. Stellen Sie mit einem spitzen Gegenstand (z.B. Stift) die Ruftonlautstärke des Handapparat ein.
Tonerpatrone Die Canon DX10 Tonerpatrone ist die einzige Komponente des Geräts, die Auswechseln erfordert. Eine Canon DX10 Tonerpatrone reicht bei einer durchschnittlichen Druckdichte von 5% pro A4-Seite für ca. 2.000 Seiten. Zum Bezug dieser Tonerpatrone wenden Sie sich an Ihren Canon-Fachhändler oder die Canon- Hotline.
Seite 21
● Die Patrone nur aus dem Gerät entfernen, wenn absolut erforderlich. ● Niemals die Belichtungsklappe an der Tonerpatrone öffnen. Durch direkten Lichteinfall auf die Trommeloberfläche drohen Schäden an der Trommel und eine Beeinträchtigung der Druckqualität. ● Fassen Sie die Patrone stets am Griff, um ein Berühren der Belichtungsklappe der Trommel zu vermeiden.
Verarbeitung von Dokumenten Dokumentanforderungen Format (B x L) Menge (für Papier mit 75 g/m Gewicht Max. 216 x 400 mm Max. 30 Blatt DIN A4 oder Letter 64 bis 105 g/m Min. 148 x 105 mm Max. 10 Blatt Legal oder Stapelhöhe von 5 mm ●...
Scanbereich Vergewissern Sie sich, dass Text und Grafiken des Dokuments sich im schraffierten Bereich der folgenden Abbildung befinden. MAX. 2 mm MAX. 2 mm MAX. 1 mm MAX. 1 mm...
Einlegen von Dokumenten Stellen Sie die Dokumentführungen auf die Breite des Dokuments ein. Fächern Sie den Dokumentenstapel auf und richten Sie die Kanten aus. Führen Sie das Dokument mit der oberen Kante voran und nach oben weisender Druckseite in den automatischer Dokumenteneinzug (B) ein. Nun kann das Dokument eingelesen werden.
Richtlinien für Papier ● Um Papierstaus zu vermeiden, verwenden Sie bitte nicht: – Geknittertes bzw. gefaltetes Papier – Gewelltes bzw. gerolltes Papier – Beschichtetes Papier – Eingerissenes Papier – Feuchtes Papier – Sehr dünnes Papier ● Die folgenden Papiertypen liefern keine zufrieden stellenden Druckergebnisse: –...
Einlegen von Papier Hinsichtlich des Ladens von A4-Papier siehe „Einlegen von Papier“ in Handbuch für Starter. Einlegen von Umschlägen ● Verwenden Sie Standard-Umschläge mit diagonalen Rändern und Klappen. ● Um Papierstaus zu vermeiden, verwenden Sie keinesfalls: – Umschläge mit Fenstern, Löchern, Perforation, Aussparungen und Doppelklappen –...
Seite 30
Heben Sie die Papierstapelabdeckung leicht an und ziehen Sie sie ganz heraus. HINWEIS Achten Sie darauf, dass sich die Abdeckung nicht an der vorderen Papierführung verhängt. Ziehen Sie die Papierführung heraus. Legen Sie den Umschlagstapel (bis zu 10 Umschläge) mit der Druckseite nach oben ein.
Seite 31
Stellen Sie die seitlichen Papierführungen der Stapelgröße entsprechend ein. Drücken Sie die Papierführung an die vordere Kante des Stapels. Entriegeln Sie und verschieben Sie die vordere Papierführung in die Position, die der Umschlaggröße entspricht.
Seite 32
Führen Sie die Papierstapelabdeckung ein. HINWEIS Vergewissern Sie sich vor dem Einführen der Papierstapelabdeckung, dass sich die Scan- Vorrichtung in Betriebsposition (d.h. nicht abgesenkt) befindet.
Einstellen von Papiertyp und -format Das Gerät ist werkseitig auf normales A4-Papier eingestellt. Wenn Sie andere Papiertypen und/oder Papierformate in das Gerät einlegen, verwenden Sie dieses Verfahren zum Ändern der Einstellungen für Papiertyp/-format. [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts] zur Wahl von <Einstellung Papier?> und drücken Sie dann [OK].
Seite 34
[OK] Verwenden Sie [Links/Rechts] zur Auswahl des Papierformats und drücken Sie dann [OK]. <LT>: Letter. <LG>: Legal (nicht erhältlich für Folien). <A4>: A4. Drücken Sie [Stopp/Rücksetz], um in den Bereitschaftsmodus zurückzukehren.
Senden von Dokumenten Gehen Sie folgendermaßen vor, um ein Dokument zu senden: Ein Dokument einlegen Die Bildauflösung einstellen Richten Sie die Drücken Sie [Image Quality]. Dokumentführungen (A) auf die Betätigen Sie [Links/Rechts] zur Dokumentenbreite aus und führen Auswahl von Auflösung sowie Sie das Dokument mit der oberen Bildtyp und drücken Sie dann [OK].
Faxnummer eingeben Dokument senden Verwenden Sie die numerischen Drücken Sie [Start]. Tasten, um die Faxnummer des Empfängers einzugeben. Was wenn... ● Falls Sie den Sendeauftrag = 0 1 2 3 X X X X X X X abbrechen wollen: S U B = ( T X = S T A R T ) Siehe Kapitel 1, „Erweiterte Faxfunktionen,“...
Scan-Einstellungen Stellen Sie vor dem Senden eines Faxdokuments die Bildqualität (Auflösung und Bildtyp) und den Kontrast ein. Bitte beachten Sie, dass ein Bild mit einer höheren Auflösung mehr Speicherplatz benötigt und die Übertragungsdauer länger ist. Falls eine Minute keine Bedienung erfolgt, [Stopp/Rücksetz] gedrückt wird, schaltet das Gerät automatisch in Grundeinstellungen zurück.
Seite 39
[OK] Verwenden Sie nach Wahl von <H/T> die Tasten [Links/Rechts], um die Auflösung zu wählen, und drücken Sie dann [OK]. <STD>: Wird als <STD/HT> im Standby-Modus eingeblendet. <FEIN>: Wird als <F/HT> im Standby-Modus eingeblendet. <S/F>: Wird als <SF/HT> im Standby-Modus eingeblendet.
Kontrast [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <SE-EINSTELLUNG?> und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <1 Kontrast?> und drücken Sie dann [OK]. Verwenden Sie [Links/Rechts] zur Einstellung des Scankontrasts und drücken Sie dann [OK]. [Rechts]: Um ein dunkleres Bild zu senden.
Ziel- oder Kurzwahl Mit dem automatischen Wahlverfahren können Sie registrierte Empfänger schnell anwählen. Es gibt drei Arten der Ziel- oder Kurzwahl: ● Zielwahl (S. 4-7) – Ermöglicht Direktwahl eines registrierten Empfängers durch Drücken der zugeordneten Zielwahltaste. Sie können bis zu 15-Zielwahltasten, einschließlich für Gruppenwahl, zuordnen.
Registrieren für Zielwahl [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts], um <1 ZIELWAHL?> auszuwählen, und drücken Sie dann [OK]. Drücken Sie die Zielwahltaste (01 bis 15), die Sie dem Empfänger zuordnen wollen.
Seite 43
FAXPHONE L120 Copy Function Utility Status Resolution Directory Coded Dial Redial/Pause Hook Clear Stop/Reset Start S Y M B O L S Verwenden Sie die numerische Tasten, um die Rufnummer des Empfängers einzugeben (bis zu 50 Stellen). = 0 1 2 3 X X X X X X X Y E S = O K ( S U B = –...
Seite 44
[OK] Drücken Sie [abwärts] und verwenden Sie die numerische Tasten, um die Subadresse (bis zu 20 Stellen) für den Empfänger einzugeben. Falls keine Subadresse erforderlich ist, weiter mit Schritt 9. S U B = 1 2 3 4 _ Y E S = O K ( P W D = Drücken Sie [abwärts] und verwenden Sie die numerische Tasten, um das Passwort (bis zu 20 Stellen) für die Subadresse einzugeben.
Seite 45
[OK] Wiederholen Sie, falls erforderlich, den Vorgang ab Schritt 4. Drücken Sie die Taste [Stopp/Rücksetz], um in den Bereitschaftsmodus zurückzukehren. Verwenden Sie die mitgelieferten Zielwahlaufkleber, um die registrierten Zielwahltasten zu kennzeichnen. 4-10...
Bearbeiten von Zielwahlnummern [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts], um <1 ZIELWAHL?> auszuwählen, und drücken Sie dann [OK]. Drücken Sie die Zielwahltaste (01 bis 15), deren Daten Sie bearbeiten wollen, und drücken Sie dann [Löschen].
Seite 47
[OK] Betätigen Sie [Links/Rechts] zur Auswahl von <Eingabe> und drücken Sie dann [OK]. Verwenden Sie [Links/Rechts], [Löschen] und die numerische Tasten, um den Empfängernamen zu ändern und drücken Sie dann [OK]. Falls keine Änderung erforderlich ist, drücken Sie direkt [OK], wenn keine Änderung erforderlich ist.
Seite 48
[OK] Drücken Sie [abwärts] und verwenden Sie [Links/Rechts], [Löschen] sowie die numerische Tasten, um erforderlichenfalls die Subadresse zu ändern. Falls keine Subadresse erforderlich ist, weiter mit Schritt 10. Drücken Sie [abwärts] und verwenden Sie [Links/Rechts], [Löschen] sowie die numerische Tasten, um erforderlichenfalls das Passwort zu ändern. Falls kein Passwort erforderlich ist, weiter mit Schritt 10.
Löschen von Zielwahlnummern [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts], um <1 ZIELWAHL?> auszuwählen, und drücken Sie dann [OK]. Drücken Sie die Zielwahltaste (01 bis 15) des Empfängers, den Sie löschen wollen, und drücken Sie dann [Löschen].
Registrieren für Kurzwahl [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <2 KODIERTE WAHL?> und drücken Sie dann [OK]. Geben Sie mit den numerische Tasten einen dreistelligen Code (001 bis 100), der einem Empfänger zugewiesen werden soll.
Seite 51
[OK] Verwenden Sie die numerische Tasten, um den Empfängernamen (bis zu 20 Zeichen) einzugeben und drücken Sie dann [OK]. Verwenden Sie die numerische Tasten, um die Rufnummer des Empfängers einzugeben (bis zu 50 Stellen). = 0 1 2 3 X X X X X X X Y E S = O K ( S U B = –...
Seite 52
[OK] Drücken Sie [abwärts] und verwenden Sie die numerische Tasten, um die Subadresse (bis zu 20 Stellen) für den Empfänger einzugeben. Falls keine Subadresse erforderlich ist, weiter mit Schritt 9. S U B = 1 2 3 4 _ Y E S = O K ( P W D = Drücken Sie [abwärts] und verwenden Sie die numerische Tasten, um das Passwort (bis zu 20 Stellen) für die Subadresse einzugeben.
Bearbeiten von Kurzwahlnummern [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <2 KODIERTE WAHL?> und drücken Sie dann [OK]. Geben Sie mit den numerische Tasten den dreistelligen Code (001 bis 100) für einen Empfänger ein, dessen Daten bearbeitet werden sollen, und drücken Sie dann [Löschen].
Seite 54
[OK] Betätigen Sie [Links/Rechts] zur Auswahl von <Eingabe> und drücken Sie dann [OK]. Verwenden Sie [Links/Rechts], [Löschen] und die numerische Tasten, um den Empfängernamen zu ändern und drücken Sie dann [OK]. Falls keine Änderung erforderlich ist, drücken Sie direkt [OK], wenn keine Änderung erforderlich ist.
Seite 55
[OK] Drücken Sie [abwärts] und verwenden Sie [Links/Rechts], [Löschen] sowie die numerische Tasten, um erforderlichenfalls die Subadresse zu ändern. Falls keine Subadresse erforderlich ist, weiter mit Schritt 10. Drücken Sie [abwärts] und verwenden Sie [Links/Rechts], [Löschen] sowie die numerische Tasten, um erforderlichenfalls das Passwort zu ändern. Falls kein Passwort erforderlich ist, weiter mit Schritt 10.
Löschen von Kurzwahlnummern FAXPHONE L120 [OK] Copy Function Utility Status Resolution Directory Coded Dial Redial/Pause Hook Clear Stop/Reset Start S Y M B O L S Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <2 KODIERTE WAHL?>...
Registrieren für Gruppenwahl [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <3 Gruppenwahl?> und drücken Sie dann [OK]. Drücken Sie die Zielwahltaste (01 bis 15), die Sie der Gruppe zuordnen wollen.
Seite 58
[OK] Drücken Sie die betreffende Zielwahltaste (01 bis 15) bzw. [Kurzwahl] gefolgt vom dreistelligen Kurzwahlcode (001 bis 100) für einen Empfänger und drücken Sie dann [OK]. HINWEIS Sie können keine Empfänger eingeben, für die keine Zielwahl- bzw. Kurzwahlnummer gespeichert ist (z.B. mit numerische Tasten). Wiederholen Sie falls erforderlich den vorigen Schritt, um alle Empfänger (bis zu 50) der Gruppe abzuspeichern.
Bearbeiten von Gruppenwahlnummern [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <3 Gruppenwahl?> und drücken Sie dann [OK]. Drücken Sie die Zielwahltaste (01 bis 15) der Gruppe, die Sie bearbeiten wollen, und drücken Sie dann [Löschen].
Seite 60
Verwenden Sie [Links/Rechts], [Löschen] und die numerische Tasten, um den Empfängernamen zu ändern und drücken Sie dann [OK]. Falls keine Änderung erforderlich ist, drücken Sie direkt [OK], wenn keine Änderung erforderlich ist. Drücken Sie [Löschen], um den eingeblendeten Empfänger aus der Gruppe zu löschen.
Löschen von Gruppenwahltasten [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts], um <RUFNR. EINGABE?> aufzurufen, und drücken Sie dann [OK]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <3 Gruppenwahl?> und drücken Sie dann [OK]. Drücken Sie die Zielwahltaste (01 bis 15) der Gruppe, die Sie löschen wollen, und drücken Sie dann [Löschen].
Automatische Wahlverfahren Befolgen Sie das untenstehende Verfahren, um Faxe mit Hilfe des automatischen Wahlverfahrens an registrierte Empfänger zu senden. Drucken Sie die Liste der registrierten Empfänger aus, um sie für die Kurzwahl schnell zur Hand zu haben. (Siehe Kapitel 3, „Berichte und Listen,“ im Referenzhandbuch.) Verwenden von Zielwahl/Gruppenwahl Laden Sie ein Dokument.
Verwenden von Kurzwahl Laden Sie ein Dokument. Drücken Sie [Kurzwahl]. Verwenden Sie die numerische Tasten zur Eingabe des dreistelligen Kurzwahlcodes (001 bis 100) für den gewünschten Empfänger. C O D E D D I A L = 0 0 1 Falls Sie einen falschen Code eingegeben haben, drücken Sie [Löschen] und versuchen es erneut.
Manuelle Sendefunktion Wenn Sie die manuelle Sendefunktion zusammen mit dem optionalen Handapparat bzw. einem externen Telefon verwenden, können Sie vor Absenden des Fax mit dem Empfänger sprechen. Dies ist nützlich, wenn der Empfänger sein Gerät manuell auf Faxempfang stellen muss. Sie können auch [Höre] verwenden, um den Wählvorgang ohne Verwenden des Handapparats zu überwachen.
Seite 65
Wenn Sie einen Faxton hören, drücken Sie [Start], um mit dem Senden zu beginnen. – Wenn Sie [Höre] anstelle des Handapparat verwenden, können Sie nicht mit dem Empfänger sprechen. – Legen Sie nach Drücken von [Start] den Handapparat auf. 4-30...
Eingabe von Pausen Fügen Sie, falls erforderlich, Pausen beim Wählen bzw. Registrieren von Auslandsnummern ein bzw. wenn Ihr Gerät mit einer Telefonzentrale (Siehe Kapitel 1, „Erweiterte Faxfunktionen,“ in Referenzhandbuch) verbunden ist. Drücken Sie [Kurzwahl], um eine Pause in eine Faxnummer einzugeben. Geben Sie danach den Rest der Faxnummer mit den numerische Tasten ein.
Empfangen von Dokumenten Gehen Sie wie folgt vor, um das Gerät auf Dokumentenempfang einzustellen. Hinsichtlich der weiteren Empfangsfunktionen siehe Kapitel 1, „Erweiterte Faxfunktionen,“ im Referenzhandbuch. Das Einstellungsmenü aufrufen Die Empfangsmoduseinstellung eingeben Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <EM-EINSTELLUNG?>...
Den Empfangsmodus wählen Das Einstellungsmenü verlassen Verwenden Sie [Links/Rechts] zur Drücken Sie [Stopp/Rücksetz]. Auswahl des Empfangsmodus und drücken Sie dann [OK]. Was wenn... <FAX/TEL>: Das Gerät schaltet automatisch zwischen ● Falls Sie den Empfang abbrechen Faxempfang und Telefonanrufen um. <MANUELL>: Sie müssen zum Faxempfang manuell wollen: umschalten.
Kopieren Gehen Sie folgendermaßen vor, um eine Kopie zu erstellen: Ein Dokument einlegen Auf Kopiermodus schalten Richten Sie die Drücken Sie [Kopier]. Dokumentführungen (A) auf die Wenn im Kopiermodus eine Minute keine Bedienung Dokumentenbreite aus und führen erfolgt oder [Stopp/Rücksetz] betätigt wird, schaltet das Gerät automatisch in den Faxmodus zurück.
Anzahl eingeben Kopieren beginnen Geben Sie die gewünschte Kopienzahl Drücken Sie [Start]. (bis zu 99) mit den numerische Tasten ein. Überspringen Sie diesen Schritt, Haben Sie gewusst? wenn Sie nur eine einzelne Kopie ● Sie können die Auflösung und erstellen. Bilddichte, d.
Scan-Einstellungen Vor Drücken der Taste [Start] zum Beginnen des Kopiervorgangs können Sie die Scan-Einstellungen an das Dokument anpassen. Diese Einstellungen sind optional und gewöhnlich für eine schnelle Einzelkopie nicht erforderlich. Bildauflösung Drücken Sie [Bildqualität] zur Auswahl von <TEXT> bzw. <FOTO>. <TEXT>: Zum Scannen von Textdokumenten.
Bilddichte Drücken Sie [Links/Rechts], um die Bilddichte bzw. -helligkeit einzustellen. [Rechts]: Für eine dunklere Kopie. [Links]: Für eine hellere Kopie.
Zoom-Funktion Drücken Sie [Aufwärts/Abwärts], um das kopierte Bild in 1%-Schritten zu vergrößern bzw. zu verkleinern. [aufwärts]: Vergrößerung auf bis zu 200% (2,00) der Originalgröße (1,00). [abwärts]: Verkleinerung auf bis zu 50% (0,5) der Originalgröße (1,00).
Vergewissern Sie sich, dass der Druckertreiber installiert ist. Einzelheiten zur Einstellung des Printertreibers siehe Softwarehandbuch (auf Software-CD). Den Druckbefehl geben Den Drucker wählen Klicken Sie bei geöffnetem Wählen Sie das Druckersymbol des Dokument einer Anwendung auf Geräts ([Canon L120]). [Datei] > [Drucken].
Die Voreinstellungen anpassen Das Dokument drucken Klicken Sie zum Öffnen des Klicken Sie auf [Drucken] bzw. [OK]. Dialogfelds auf [Voreinstellungen] bzw. [Eigenschaften]. Klicken Sie Was wenn... dann auf [OK]. ● Falls Sie den Druckauftrag abbrechen Weitere Einzelheiten finden Sie im Kapitel 2, wollen: „Drucken,“...
Wartung Reinigen des Geräts Beachten Sie vor dem Reinigen des Gehäuse Geräts folgende Punkte: – vor dem Reinigen des Geräts sollten Ziehen Sie das Netzkabel vom Sie alle gespeicherten Dokumente Gerät ab. drucken bzw. senden und das Netzkabel abziehen. Wischen Sie das Gehäuse des –...
Geräteinneres Öffnen Sie die Tonerfach- Abdeckung an der Aussparung Reinigen Sie regelmäßig den (A). Druckbereich des Geräts, um zu verhindern, dass sich Tonerrückstände und Papierstaub ansammeln. Ziehen Sie das Netzkabel vom Gerät ab. Schieben Sie die Papierausgabefach- Ziehen Sie die Patrone aus dem Verlängerung (A) hinein und Gerät heraus.
Seite 80
Verwenden Sie ein sauberes, Führen Sie die Patrone bis zum weiches, trockenes, fusselfreies Anschlag in das Gerät ein. Tuch, um Toner- und Papierreste Richten Sie die Führung (A) auf der linken aus dem Geräteinneren zu Seite der Patrone mit der Nut im Gerät aus. entfernen.
Scanbereich Wischen Sie vorsichtig das Scannerglas (A) und das weiße Halten Sie den Scanbereich sauber, um Blatt (B) mit einem sauberen, Verschmutzen von Kopien bzw. weichen, fusselfreien Tuch ab, Faxmitteilungen zu vermeiden. das mit Wasser oder Seifenlauge angefeuchtet wurde. Ziehen Sie das Netzkabel vom Gerät ab.
Toner (A). umzuverteilen. Falls die Meldung danach weiter angezeigt wird, wechseln Sie die Patrone gegen eine neue aus, die Sie über Ihren Canon- Fachhändler beziehen können. Umverteilen des Toners Ziehen Sie die Patrone aus dem Schieben Sie die Gerät heraus.
Seite 83
Fassen Sie die Patrone am Griff. Öffnen Sie das Papierausgabefach und ziehen Der Pfeil (A) auf der Patrone sollte nach Sie die Verlängerung heraus. unten auf die Geräterückseite weisen. Führen Sie die Patrone bis zum Anschlag in das Gerät ein. Richten Sie die Führung (A) auf der linken Seite der Patrone mit der Nut im Gerät aus.
Auswechseln der Nehmen Sie die alte Patrone aus dem Gerät. Tonerpatrone Zum Recycling der Altpatrone befolgen Sie die Recycling-Anweisungen, die der neuen Tonerpatrone beiliegen. Schieben Sie die Papierausgabefach- Verlängerung (A) hinein und HINWEIS schließen Sie dann das Fassen Sie die Patrone immer am Griff. Papierausgabefach (B).
Seite 85
Schwenken Sie die Patrone Führen Sie die Patrone bis zum einige Male vorsichtig, um den Anschlag in das Gerät ein. Toner gleichmäßig zu verteilen. Richten Sie die Führung (A) auf der linken Seite der Patrone mit der Nut im Gerät aus. Schließen Sie die Tonerfach- Die Patrone mit einer Hand Abdeckung.
Transport des Geräts Beachten Sie bitte folgende Öffnen Sie die Tonerfach- Vorsichtsmaßregeln beim Transport Abdeckung an der Aussparung über große Strecken, um Schäden am (A). Gerät zu vermeiden. Lösen Sie das Netzkabel und alle Kabel an der Geräterückseite. Schieben Sie die Papierausgabefach- Ziehen Sie die Patrone aus dem Verlängerung (A) hinein und...
Seite 87
Drücken Sie die Dokumenteinzugsfach- Verlängerung nach unten und schließen Sie dann das Dokumenteinzugsfach. Schieben Sie die Dokumentausgabefach- Verlängerung (A) hinein und drücken Sie das Dokumentausgabefach (B) in das Gerät. VORSICHT Niemals die Dokumenteinzugsfach- Verlängerung öffnen oder schließen, ohne vorher das Dokumentausgabefach herauszuziehen.
HINWEIS Dokumentfreigabehebel nach Entfernen Sie verklemmte Dokumente bzw. Papierbögen nicht mit Gewalt aus dem Gerät. oben. Wenden Sie sich an Ihren Canon-Fachhändler oder die Canon-Hotline. Dokumentenstau Wenn ein Dokumentenstau im Gerät vorliegt, zeigt das LCD-Display <Dokumentenstau> und <Orig. aus ADF entf.>...
Seite 89
Bringen Sie die Scan- HINWEIS Vorrichtung wieder in die Achten Sie darauf, dass sich das Ende der Abdeckung nicht an der vorderen Ausgangsstellung. Papierführung verhakt. Senken Sie die Scan-Vorrichtung (A) in den Dokumentausgabeschacht ab. Schieben Sie den Dokumentfreigabehebel wieder nach unten. Ziehen Sie das gestaute Dokument vorsichtig heraus.
Führen Sie die Papierstaus Papierstapelabdeckung ein. Bei Papierstaus zeigt das LCD-Display die Meldungen <Papierstau> und <PATRONENABD. ÖFFNEN> an. Entfernen Sie gestautes Papier zunächst aus dem Inneren des Geräts und dann ggf. aus dem Einzug. Überprüfen Sie folgende Punkte, falls häufig Papierstaus auftreten: –...
Im Gerät Ziehen Sie die Patrone aus dem Gerät heraus. Schieben Sie die Papierausgabefach- Verlängerung (A) hinein und schließen Sie dann das Papierausgabefach (B). HINWEIS – Fassen Sie die Patrone immer am Griff. – Geben Sie die Patrone in die Schutzverpackung bzw.
Seite 92
Schließen Sie die Tonerfach- Abdeckung. – Falls Papier zerreißen sollte, entfernen Sie alle Papierstücke, um weitere Staus Öffnen Sie das zu vermeiden. Papierausgabefach und ziehen – Falls Toner mit Haut bzw. Kleidung in Sie die Verlängerung heraus. Berührung kommt, mit kaltem Wasser abwaschen.
Papiereinzug Führen Sie die Papierstapelabdeckung ein. Falls Sie das gestaute Papier nicht von der Geräteinnenseite her erreichen, versuchen Sie es vom Papiereinzug her. Heben Sie die Papierstapelabdeckung leicht an und ziehen Sie sie ganz heraus. HINWEIS Vergewissern Sie sich vor dem Einführen der Papierstapelabdeckung, dass sich die Scan-Vorrichtung in Betriebsposition befindet.
Display-Meldungen Siehe folgende Tabelle, wenn das LCD-Display Fehlermeldungen anzeigt. Meldung Beschreibung Maßnahme PATRONENABD. OFFEN Die Tonerfach-Abdeckung ist Schließen Sie die Tonerfach- PATR.ABD. SCHLIESS. offen. Abdeckung. SCANPLATTFORM Die Scan-Vorrichtung ist Reinigen Sie den Scan- PRÜFEN verschmutzt oder befindet Bereich oder heben Sie die sich nicht in Scan-Position.
Seite 95
Meldung Beschreibung Maßnahme Datei voll/RX beend. Der Empfang kann nicht Warten Sie, bis das Gerät beendet werden, da die die Aufträge im Speicher Speicherdateien belegt sind. beendet hat und versuchen Sie es erneut. Datei voll/TX beend. Die Übertragung wurde Warten Sie, bis das Gerät abgebrochen, da alle die Aufträge im Speicher Speicherdateien belegt sind.
Seite 96
Meldung Beschreibung Maßnahme Keine Relaisfunkt. Die Gegenstelle unterstützt Senden Sie das Fax ohne Rundsenden bzw. Verwendung der Relaissendungen nicht. Relaisfunktion. KEINE TONERPATRONE Im Gerät befindet sich keine Setzen Sie eine Patrone ein. PATRONE EINSETZEN Tonerpatrone. Nicht verfügbar Die gewählte Einstellung ist Überspringen Sie die für dieses Modell nicht Einstellung.
Seite 97
Fehlertyp fünf Sekunden, bevor Sie anzeigt. das Netzkabel wieder anschließen. Falls die Meldung weiterhin erscheint, wenden Sie sich an Ihren Canon-Fachhändler oder die Canon-Hotline. Gegenstat. voll Maximale Empfängeranzahl Senden Sie das Dokument, (131) wurde für falls erforderlich, erneut an Rundsendeauftrag bzw.
Seite 98
Meldung Beschreibung Maßnahme KEIN TONER Toner ist leer. Setzen Sie eine neue T/C ändern Tonerpatrone ein. Falsche Nummer In der Datums- und Geben Sie Datum bzw. Zeit Zeiteinstellung wurde eine korrekt ein. ungültige Zahl eingegeben. FALSCHES PASSWORT Es wurde ein falsches Geben Sie ein korrektes Passwort eingegeben.
Bei Stromausfall Bei Stromausfall werden die Gerätefunktionen wie folgt eingeschränkt: – Abhängig vom Telefon können Sie möglicherweise auch keine Telefonanrufe ausführen. – Sie können Anrufe über den optionalen bzw. das Telefon, das mit dem Gerät verbunden ist, Anrufe empfangen. – Sie können keine Dokumente senden, empfangen bzw. kopieren. Bei plötzlichem Stromausfall bzw.
Ergebnisse VORSICHT Wenn das Gerät merkwürdige Geräusche, Rauch oder Gerüche abgibt, ziehen Sie sofort den Netzstecker und wenden sich an Ihren Canon-Fachhändler oder die Canon-Hotline. Versuchen Sie nicht, das Gerät selbst zu zerlegen oder zu reparieren. HINWEIS Eine eigenmächtige Reparatur des Geräts führt zu Garantieverlust.
Geräteeinstellungen Geräteeinstellungen Sie können die Geräteeinstellungen über das Menü „Setting Menu“ anpassen, um Funktionen des Geräts zu personalisieren. Drucken Sie die Statusliste des Geräts aus, um die Liste der aktuellen Einstellungen zu sehen. Drucken der Statusliste des Geräts [OK] Drücken Sie [Status]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <Drucker Bericht?>...
Seite 103
[OK] Verwenden Sie [Aufwärts/Abwärts] zur Auswahl von <Statusliste?> und drücken Sie dann [OK]. 10-2...
Zugriff auf das Einstellungsmenü [OK] Drücken Sie [Menu]. Verwenden Sie [Aufwärts/Abwärts] zur Auswahl des gewünschten Menüs und drücken Sie dann [OK]. <Geräteeinstellung?> <Einstellung Papier?> <RUFNR. EINGABE?> <SE-EINSTELLUNG?> <EM-EINSTELLUNG?> <Einstellung Fax?> <REPORTEINSTELLUNG?> <BENUTZEREINSTELL.?> 10-3...
Seite 105
[OK] Verwenden Sie [Aufwärts/Abwärts], um die gewünschte Einstellung zu wählen und drücken Sie dann [OK]. Sie bekommen auf Menüpunkte schnell Zugriff, indem Sie die Taste mit der Nummer drücken, die dem Menüpunkt in der Liste zugeordnet ist. Drücken Sie z.B unter <Geräteeinstellung?> die Zifferntaste [3], um <3 SPRACHE>...
Einstellungsmenü GERÄTEEINSTELLUNG Einstellung Beschreibung 1 TONER SPAREN Einstellung zur Einschränkung des Tonerverbrauchs. 2 STOPP BEI FEHL.TONER Einstellung zur Druckunterbrechung, wenn Toner ausgeht. 3 SPRACHE Einstellung der LCD-Display. (Siehe „Anschluss des Netzkabels und Auswahl von Displaysprache und Land,“ im Handbuch für Starter.) 4 LAUTSPRECHER Vierstufige Gerätesignalton-Lautstärkeeinstellung.
Seite 107
RUFNR. EINGABE Einstellung Beschreibung 1 ZIELWAHL Zum Registrieren von Empfängernamen, -nummern, - Subadressen und Passworten für Zielwahl. (Siehe „Registrieren für Zielwahl,“ auf S. 4-7.) 2 KODIERTE WAHL Zum Registrieren von Empfängernamen, -nummern, - Subadressen und Passworten für Kurzwahl. (Siehe „Registrieren für Kurzwahl,“ auf S. 4-15.) 3 Gruppenwahl Zum Registrieren mehrere Empfänger für Gruppenwahl.
Seite 108
EM-EINSTELLUNG Einstellung Beschreibung 1 SPEICH. EM MODUS Einstellung für Abspeichern empfangener Faxdokumente mit Zeitangabe - Passwortschutz möglich. (Siehe Kapitel 1, „Erweiterte Faxfunktionen,“ in Referenzhandbuch.) 2 EINGEH. ANRUFE Einstellung der Anzahl der Rufzeichen bevor das Gerät antwortet. 3 Empfangsverklein Legt fest, ob das Bild reduziert bzw. beschnitten werden soll, wenn die gefaxte Seite größer als das geladene Papier ist.
Seite 109
EINSTELLUNG FAX Einstellung Beschreibung 1 WAHLVERFAHREN Einstellung des Wahlverfahrens des Geräts. (Siehe „Einstellen des Wahlverfahrens,“ im Handbuch für Starter.) 2 Haupt./Nebenst. Zur Anpassung an das Telefonsystem. Haupt. Einstellung für direkten Anschluss an Amtsleitung. Nebenst. Einstellung für Anschluss über eine Telefonzentrale. (Siehe Kapitel 1, „Erweiterte Faxfunktionen,“...
Seite 110
BENUTZEREINSTELL. Einstellung Beschreibung 1 Datum&Uhrzeit Zeit- und Datumseinstellung des Geräts. (Siehe „Speichern von Absenderinformationen,“ im Handbuch für Starter.) 2 Anwenderkennung Einstellung der Geräte-Faxnummer. (Siehe „Speichern von Absenderinformationen,“ im Handbuch für Starter.) 3 Anwendername Einstellung des Anwendernamens. (Siehe „Speichern von Absenderinformationen,“ im Handbuch für Starter.) HINWEIS Abhängig vom Vertriebsgebiet können einige Einstellungen nicht verfügbar sein.
Anhang Technische Daten Allgemeines ● Typ Desktop ● Netzanschluss – 200–240 V – 50/60 Hz ● Leistungsaufnahme Max. 800 W (beim Kopieren) ● Warmlaufzeit ca. 10 Sekunden ● Gewicht Ca. 9 kg (einschließlich Tonerpatrone) ● Abmessungen Fächer geöffnet: 400 mm (B) x 580 mm (T) x 326 mm Fächer eingeklappt: 400 mm (B) x 386 mm (T) x 221 mm (H) ●...
Kopierer ● Scanauflösung 300 x 300 dpi ● Druckauflösung 600 x 600 dpi ● Vergrößerung/ 0,50 bis 2,00 in 1%-Schritten Verkleinerung ● Zeit bis zur ersten ca. 20 Sekunden Kopie ● Kopiergeschwindigkeit ca. 12 Seiten/Minute (A4-Format) ● Anzahl der Kopien Max.
● Auflösung 600 x 600 dpi ● Halbtonstufen ● Tonerpatrone Canon FX10 Tonerpatrone (Druckkapazität: » S. 1-7.) ● Tonersparmodus Reduzierung des Tonerverbrauchs um ca. 50% *1 Das öffentliche Telefonnetz unterstützt zur Zeit eine Modemgeschwindigkeit von 28,8 Kbit/s oder weniger, je nach dem Zustand der Telefonleitung.
Seite 120
Umschlag Einlegen 3-4 Umverteilen des Toners 8-5 USB-Anschluss 1-2 Wartung 8-1 Wenn Sie das Problem nicht lösen können. 9- Zielwahl 4-6 Bearbeiten 4-11 Löschen 4-14 Registrierung 4-7 Verwenden 4-27 Zielwahltasten 1-3 Zoom-Funktion 6-5 11-9...
Seite 122
