GROSSE SERVICEbATTERIE
SITUATION LÖSUNG
Eine Lichtmaschine speist eine Das SMARTPASS trennt die
Starterbatterie und eine große beiden Batteriebänke, wenn
Servicebatterie. der Motor ausgeschaltet ist.
Bei eingeschaltetem Motor
PRObLEM lädt die Lichtmaschine die
Aufgrund der niedrigen Licht- Servicebatterie mit Maximal-
maschinenspannung dauert strom bis zum Erreichen des
das Laden der Servicebatterie maximalen Ladestandes des
sehr lange, außerdem bestehen D250S DUAL. Dann bringt
Beschränkungen in Bezug auf das Ladegerät D250S DUAL
die Nutzung des Lichtmaschi- die Ladung zu Ende. Die Lade-
nenstroms. Das Solarmodul zeit wird minimiert. Wenn ein
lässt sich nur schwer mit der D250S DUAL zusammen mit
Lichtmaschine synchronisieren. dem SMARTPASS verwendet
Aufgrund dieser Probleme wird, können Solarmodule
bringt die Batterie nicht ihre leicht integriert und synchroni-
volle Leistung; ihre Lebensdauer siert werden.
wird stark verkürzt.

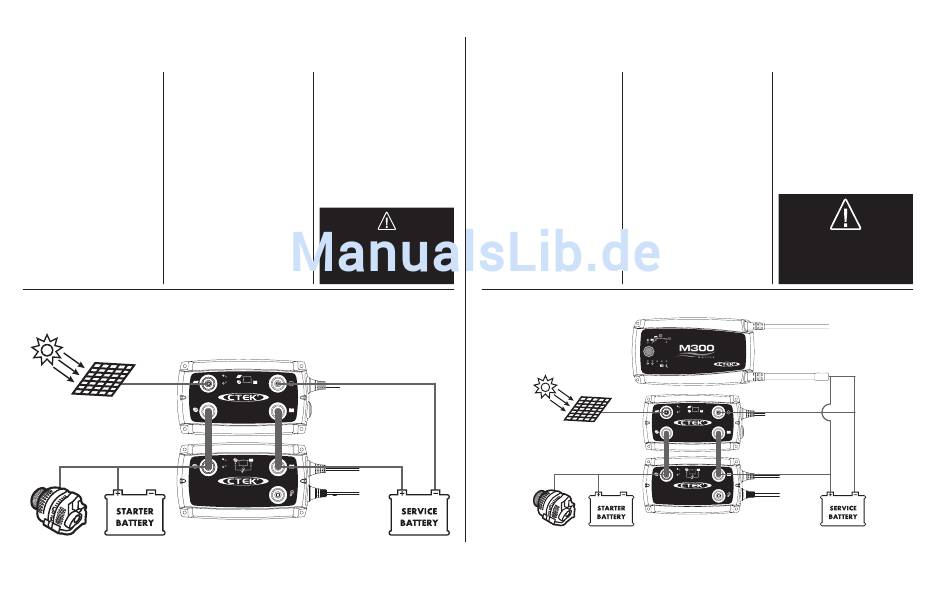

INSTALLATION - BLATT 5
+IN
+IN
+IN
22 • DE
20015686F D250S Dual + SmartPass, Manual, Print file 001.indd 22
TIPP 5
Siehe Tipp 1, Tipp 2 und Tipp 4
Kabel, die sowohl an SMART-
PASS als auch an D250S DUAL
angeschlossen sind, dürfen nur
an SMARTPASS angeschlossen
werden.
WARNUNG!
•Max. 22 V Eingang
•Nicht zwei Solarmodule
in Reihe anschließen
12V
D250S DUAL
+OUT
+OUT
12V SMARTPASS
+OUT
ANSChLUSS VON AC/DC-LADEGERÄTEN
SITUATION LÖSUNG
230/110 V-Ladegerät für die Der Einzelausgang 230/110
Service- und die Starterbat- V wird direkt an die Service-
terie. batterie angeschlossen. Die
Starterbatterie wird mit Impul-
PRObLEM sen durch das SMARTPASS
Das 230/110 V-Ladegerät geladen. Außerdem lädt das
muss sowohl die Service- als Solarmodul die Starterbatterie
auch die Starterbatterie durch das SMARTPASS.
laden und mit allen anderen
Energiequellen synchronisiert
werden.
INSTALLATION - BLATT 6
MODE
NORMAL RECOND
+IN
+IN
+IN
12V
TIPP 6
Siehe Tipp 1, Tipp 2, Tipp 4
und Tipp 5
Die Batteriekabel des
230/110 V-Ladegerätes
werden direkt an die Service-
batterie angeschlossen.
WARNUNG!
•Max. 22 V Eingang
•Nicht zwei Solarmodule
in Reihe anschließen
12V
RECOND
NIGHT
12V
D250S DUAL
+OUT
+OUT
SMARTPASS
+OUT
