DEFINITIONEN SOLARMODUL
Je nach Applikation auch genannt
- PV-Element
- Photovoltaisches Element
ANSChLÜSSE
- Solarmodul
- Windkraft
DEFINITIONEN SERVICEbATTERIE
Je nach Applikation auch genannt
- Hausbatterie
- Bordbatterie
- Verbraucherbatterie
ANSChLÜSSE
+IN
- Elektrische Ausrüstung
- Batteriebank
- SMARTPASS Servicebatterie +

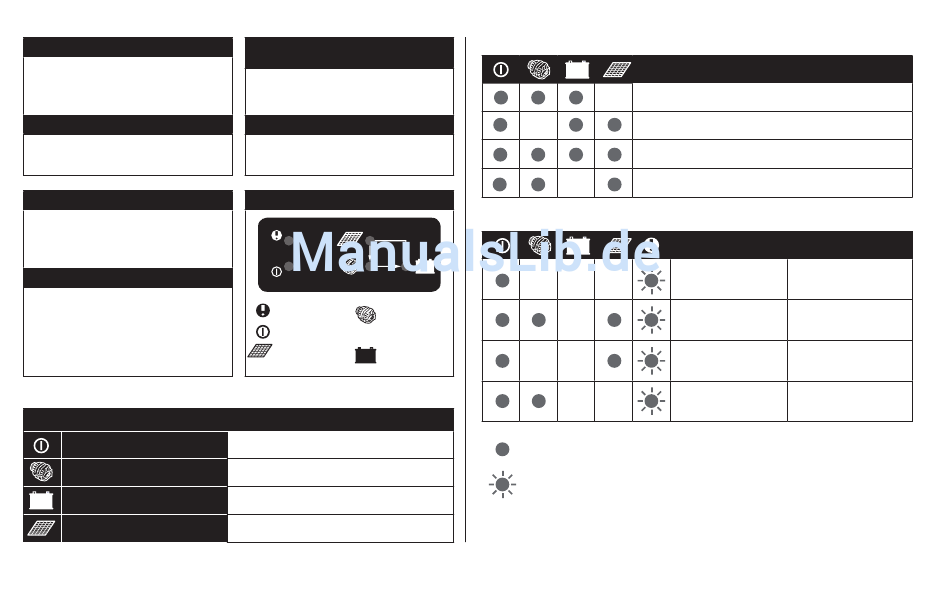

D250S DUAL LEUChTENFUNKTIONEN
+IN
LEUChTE
Netzleuchte
Lichtmaschinenbatterieleuchte
Servicebatterieleuchte
Solarleuchte
16 • DE
20015686F D250S Dual + SmartPass, Manual, Print file 001.indd 16
DEFINITIONEN LIChTMASChINEN-
bATTERIE
Je nach Applikation auch genannt
- Starterbatterie
ANSChLÜSSE
- Anhängersteckdose
- Lichtmaschine
- SMARTPASS Lichtmaschine + Batterie +
D250S DUAL LEUChTEN
Fehlerleuchte Lichtmaschi-
nenbatterie-
Netzleuchte
leuchte
Servicebatte-
Solarleuchte
rieleuchte
D250S DUAL
Funktion
D250S DUAL richtig angeschlossen, betriebsbereit
Lichtmaschine läuft
Laden der Servicebatterie
Solarmodul in Betrieb
D250S DUAL ANZEIGE DER LEUChTE wÄhREND NORMALbETRIEb
Durchgehend glimmend
Die Servicebatterie wird durch die Lichtmaschine geladen
Die Servicebatterie wird durch das Solarmodul geladen
Die Servicebatterie wird durch die Lichtmaschine und das
Solarmodul geladen
Servicebatterie vollständig geladen. Lichtmaschinenbatterie
durch Solarmodul gewartet
D250S DUAL LEUChTEN-FEhLERANZEIGEN
12V
+OUT
Durchgehend leuchtend
Blinkend
Erläuterung Empfehlung
Hohe Temperatur an Gerät und/oder Service-
Gerät oder Servicebatte- batterie umpositionieren
rie festgestellt
Problem mit Anschluss Anschluss und Absiche-
der Servicebatterie rung der Servicebatterie
erkannt prüfen
Problem mit Anschluss Anschluss und Absiche-
der Servicebatterie rung der Servicebatterie
erkannt prüfen
Problem mit Anschluss Anschluss und Absiche-
der Servicebatterie rung der Servicebatterie
erkannt prüfen
