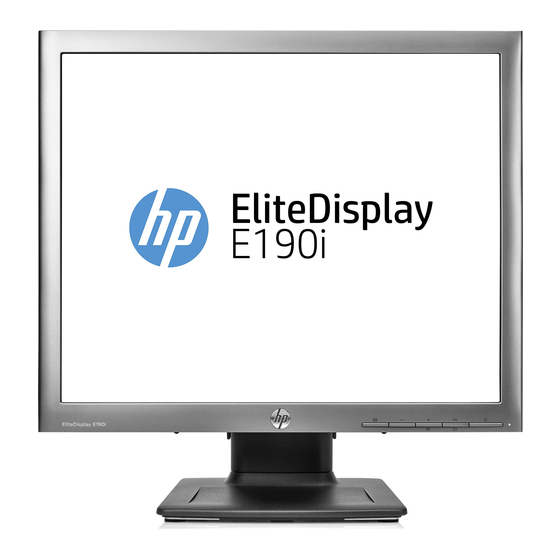

- Seite 1 HP EliteDisplay E190i-IPS-Monitor mit LED-Hintergrundbeleuchtung Benutzerhandbuch...
- Seite 2 Produkte und Services sind in den Garantieerklärungen festgehalten, die diesen Produkten und Services beiliegen. Aus dem vorliegenden Dokument sind keine weiteren Garantieansprüche abzuleiten. HP haftet nicht für technische bzw. redaktionelle Fehler oder fehlende Informationen. Diese Publikation enthält urheberrechtlich geschützte Informationen. Ohne schriftliche...
-
Seite 3: Einführung
Einführung Dieses Handbuch enthält Informationen zur Einrichtung des Monitors, zur Installation der Treiber und zur Verwendung des OSD-Menüs sowie Fehlerbehebungshinweise und technische Daten. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anweisungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder Datenverlust bei Nichtbefolgen der Anweisungen hin. - Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
Bedienelemente auf der Vorderseite ....................7 Individuelles Anpassen des Monitors ....................8 Einschalten des Monitors ........................10 HP Richtlinien zu Wasserzeichen und Bildeinlagerungen ..............11 Anschließen der USB-Geräte ......................11 Abnehmen des Standfußes ........................ 13 Montieren des Monitors ..................... 13 Position der Produktetiketten ...................... -
Seite 7: Produktmerkmale
Aktivmatrix- und TFT-Technologie (Dünnfilmtransistor). Der Monitor hat die folgenden Leistungsmerkmale: ● Modell EliteDisplay E190i, sichtbarer Anzeigebereich mit 19 Zoll (47,99 cm) Bildschirmdiagonale und mit einer Auflösung von 1280 x 1024 sowie Gesamtbildschirmunterstützung bei niedrigeren Auflösungen: mit benutzerdefinierter Skalierung für maximale Bildgröße ●... - Seite 8 ● Intelligente Asset Control ● Erfüllt die folgenden vorschriftsmäßigen Spezifikationen (bzgl. weiterer Zertifizierungen und Konformitätserklärungen wird auf das Referenzhandbuch für HP LCD-Monitore auf der mitgelieferten Disc verwiesen): ◦ CE-Richtlinien der Europäischen Union ◦ TCO-Richtlinien – Schweden Kapitel 1 Produktmerkmale...
-
Seite 9: Einrichten Des Monitors
Einrichten des Monitors Achten Sie vor dem Einrichten des Monitors darauf, dass die Stromzufuhr zum Monitor, zum Computer und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor. Befestigen des Standfußes am Monitor Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. -
Seite 10: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Funktion Anschluss für Netzkabel Dient zum Anschließen des Netzkabels an den Monitor. DisplayPort Verbindet das DisplayPort-Kabel mit dem Monitor (bestimmten Regionen). DVI-D Über diesen Anschluss wird das DVI-D-Kabel mit dem Monitor verbunden. Über diesen Anschluss wird das VGA-Kabel an den Monitor angeschlossen. -
Seite 11: Anschließen Der Kabel
Anschließen der Kabel Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Entfernen Sie die Kabelführungsklammer vom Standfuß, indem Sie die beiden Seiten auseinanderziehen (1), und die Klammer dann vom Standfuß abheben (2). Schließen Sie ein VGA-, DVI-D- oder DisplayPort-Signalkabel an. - Seite 12 Schließen Sie ein Ende des Netzkabels am Netzanschluss auf der Rückseite des Monitors an, und stecken Sie das andere Ende in eine Netzsteckdose. VORSICHT! So verhindern Sie die Gefahr eines Stromschlags oder eine Beschädigung der Geräte: Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter des Netzsteckers erfüllt eine wichtige Sicherheitsfunktion.
-
Seite 13: Bedienelemente Auf Der Vorderseite
Sichern Sie die Kabel mit der Kabelführungsklammer in ihrer Position. Drücken Sie die Klammer senkrecht nach unten auf die geschwungene Strebe des Standfußes. Achten Sie dabei darauf, dass die Arretierungen an den Seiten der Klammer in die Öffnungen am Standfuß einrasten. Bedienelemente auf der Vorderseite Tabelle 2-1 Bedienelemente auf der Vorderseite des Monitors... -
Seite 14: Individuelles Anpassen Des Monitors
Weiß = Voll eingeschaltet. Ruhemodus = Gelb. Ruhe-Timer-Modus = Gelb (blinkend). HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der Mediothek von HP unter http://www.hp.com/go/sml. Individuelles Anpassen des Monitors HINWEIS: Ihr Monitormodell kann anders aussehen als das in den folgenden Abbildungen gezeigte Modell. - Seite 15 Drehen Sie den Monitorbildschirm nach links oder rechts, um einen optimalen Sichtwinkel zu erhalten. Stellen Sie den Monitor auf eine für Sie angenehme Höhe für Ihren individuellen Arbeitsplatz ein. Die obere Blende des Monitors sollte nicht über einer parallelen Linie zur Höhe Ihrer Augen liegen.
-
Seite 16: Einschalten Des Monitors
HINWEIS: Um Informationen im Hochformat anzuzeigen, können Sie die auf der Software- und Dokumentations-CD enhaltene Software HP Display Assistant installieren. Das OSD-Menü kann ebenfalls gedreht und in eine Hochformatsposition gebracht werden. Rufen Sie zum Drehen des OSD-Menüs das OSD-Menü auf, indem Sie die Menü-Taste an der Monitorvorderseite drücken, im Menü... -
Seite 17: Hp Richtlinien Zu Wasserzeichen Und Bildeinlagerungen
Wasserzeichen erscheinen. Monitore, die täglich 24 Stunden verwendet werden und dadurch Schäden aufgrund von Bildeinlagerungen verursachen, werden von der HP Garantie nicht abgedeckt. Zur Vermeidung von Bildeinlagerungen empfiehlt es sich, den Monitor auszuschalten, wenn er nicht verwendet wird, oder - falls das System dies unterstützt - die Energieverwaltungsoption zur automatischen Ausschaltung im... - Seite 18 HINWEIS: Sie müssen das USB-Hub-Kabel des Monitors an den Computer anschließen, um die USB 2.0 Anschlüsse des Monitors nutzen zu können. Weitere Informationen hierzu finden Sie in Schritt 4 unter „Anschließen der Kabel“ auf Seite Kapitel 2 Einrichten des Monitors...
-
Seite 19: Abnehmen Des Standfußes
Abnehmen des Standfußes Sie können den Standfuß vom Monitorbildschirm abnehmen, um den Monitor an der Wand, auf einem Schwenkarm oder an einer anderen Montagevorrichtung anzubringen. ACHTUNG: Stellen Sie vor dem Abnehmen des Bildschirmsockels sicher, dass der Monitor ausgeschaltet und sowohl das Netz- als auch das Signalkabel abgezogen ist. Ziehen Sie außerdem alle am Monitor angeschlossenen USB-Kabel ab. -
Seite 20: Position Der Produktetiketten
Position der Produktetiketten Auf den Produktetiketten des Monitors sind die Ersatzteil-, die Produkt- und die Seriennummer angegeben. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Die Produktetiketten befinden sich auf der Rückseite des Bildschirms. - Seite 21 Anbringen einer Diebstahlsicherung...
-
Seite 22: Weitere Informationen Suchen
Disc. Produkt-Support Weitere Informationen zur Nutzung und Einstellung Ihres Monitors erhalten Sie unter http://www.hp.com/support. Wählen Sie Ihr Land bzw. Ihre Region aus, wählen Sie Treiber und Downloadsaus und geben Sie anschließend im Suchfeld "Nach Produkt suchen" Ihr Monitor-Modell ein. -
Seite 23: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. EliteDisplay E190i Tabelle A-1 EliteDisplay E190i – Technische Daten Bildschirmtyp IPS mit LED-Hintergrundbeleuchtung Sichtbare Diagonale 47,99 cm Bildschirmdiagonale... -
Seite 24: Erkennen Voreingestellter Bildschirmauflösungen
Lieferumfang enthalten) HINWEIS: Die neuesten Spezifikationen bzw. zusätzliche Spezifikationen für dieses Produkt finden Sie unter http://www.hp.com/go/productbulletin/; suchen Sie nach Ihrem speziellen Monitormodell, um die modellspezifischen QuickSpecs zu finden. Erkennen voreingestellter Bildschirmauflösungen Folgende Bildschirmauflösungen werden am häufigsten verwendet und sind voreingestellt. Dieser Monitor erkennt die voreingestellten Modi automatisch, stellt die richtige Größe ein und zentriert die... -
Seite 25: Energiesparfunktion
In diesen Fällen müssen Sie möglicherweise die Bildschirmparameter über das OSD-Menü neu einstellen. Sie können an einzelnen oder allen Modi Änderungen vornehmen und diese speichern. Der Monitor speichert die neuen Einstellungen automatisch und erkennt den neuen Modus ebenso wie einen voreingestellten Modus. Zusätzlich zu den voreingestellten Modi können mindestens zehn Benutzermodi eingegeben und gespeichert werden.
