Hardwaremerkmale

In diesem Abschnitt

Platinenkomponenten................................................................................................................................ 5

Technische Daten des Controllers ............................................................................................................... 6
Platinenkomponenten
Für den HP Smart Array P400 Controller stehen zwei Modelle zur Auswahl. Bei einem Modell
(siehe „SAS/SATA-Anschlüsse an der Vorderseite der
internen SAS/SATA-Anschlüsse an der Vorderseite der Platine, bei dem anderen Modell (siehe
„SAS/SATA-Anschlüsse an der Rückseite der

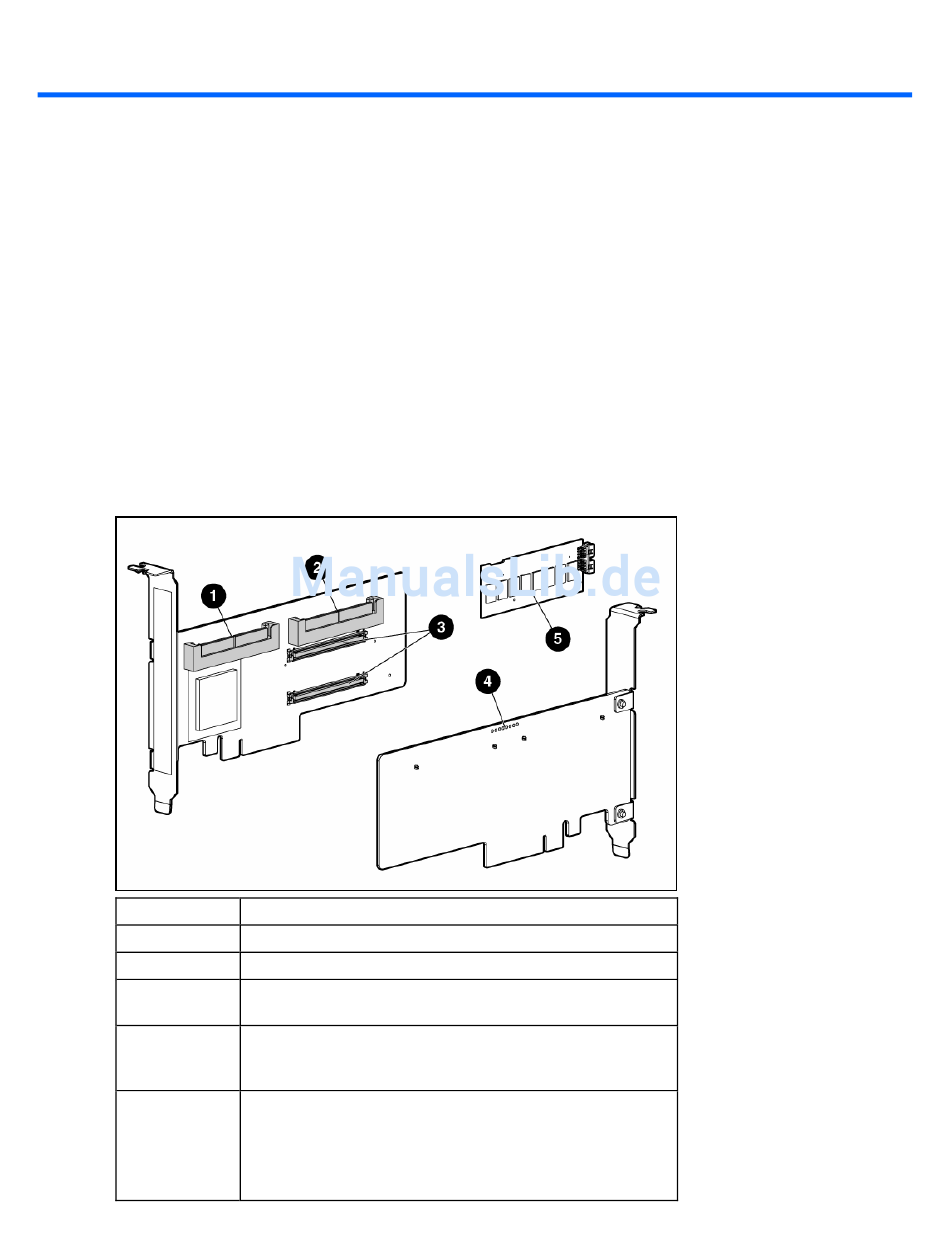

SAS/SATA-Anschlüsse an der Vorderseite der Platine
Nr.
1
2
3
4
5
Beschreibung
SAS- oder SATA-Port 2I (intern), 4x-Wide-SFF8484-Anschluss.
SAS- oder SATA-Port 1I (intern), 4x-Wide-SFF8484-Anschluss.
Anschlüsse für das Cache-Modul (auch als BBWC oder
Array-Accelerator bezeichnet).
Betriebs-LEDs. Hinweise zur Interpretation des Leuchtmusters
dieser LEDs finden Sie unter „Betriebs-LEDs der
Controllerplatine" (siehe Seite 35).
Cache-Modul mit Anschluss für das Kabel zum optional
erhältlichen Akku.
Das Cache-Modul muss auf dem Controller installiert werden,
bevor dieser in einem Server installiert wird; ansonsten kann
der Controller nicht starten.
Platine" auf Seite 5) befinden sich die
Platine" auf Seite 6) dagegen an der Rückseite.
Hardwaremerkmale 5
