Hardwaremerkmale

In diesem Abschnitt

Platinenkomponenten.............................................................................................................................. 5

Technische Daten des Controllers ............................................................................................................. 5

1.

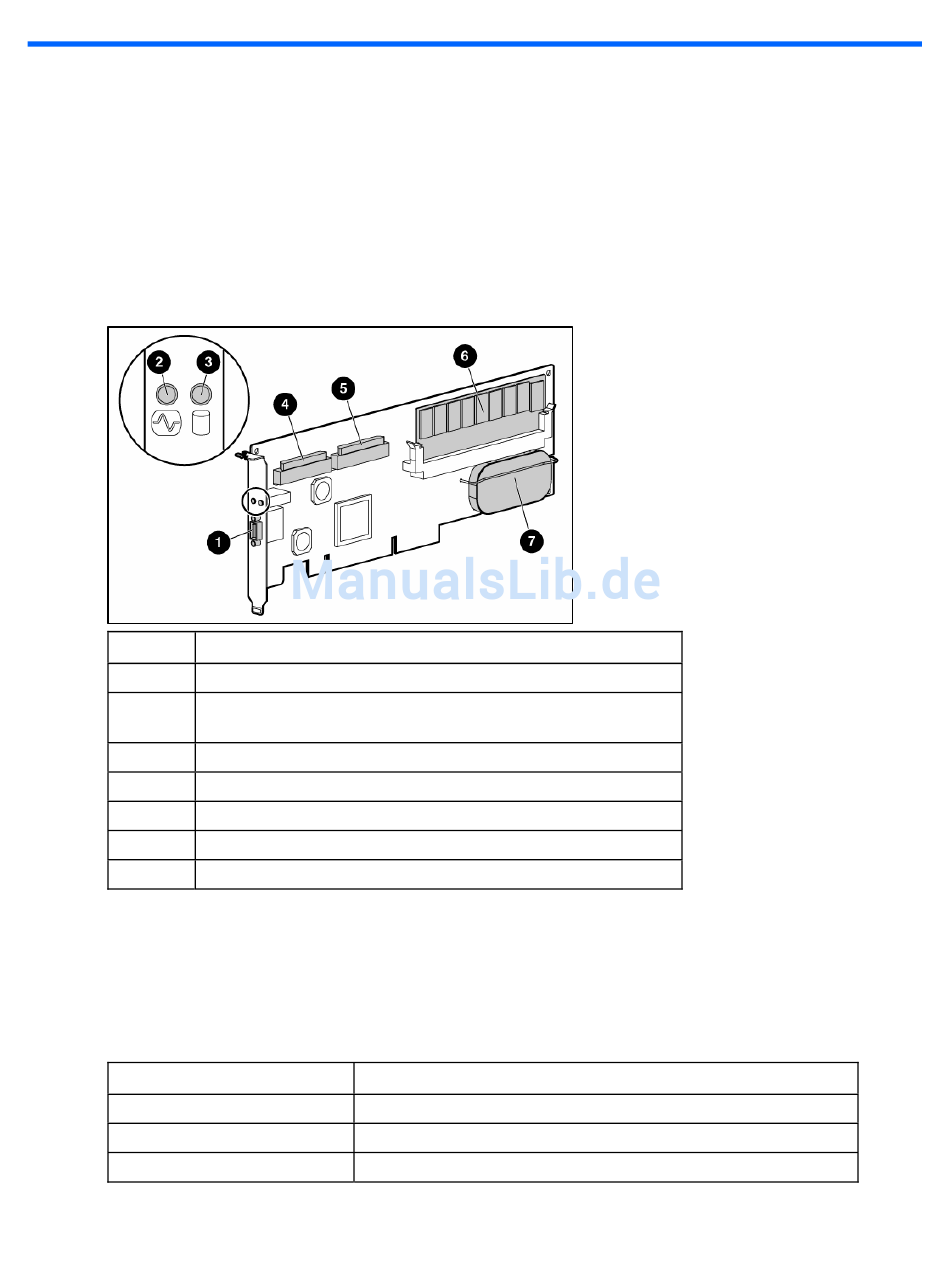

Platinenkomponenten
Nr. Beschreibung
1* SAS-Port 1E (extern, gemeinsam genutzt), 4x Wide
2 Controller-LED (grünes Blinken bedeutet, dass die Karte OK ist,
gelb bedeutet, dass die Karte fehlerhaft ist)
3 I/O-Aktivitäts-LED (bedeutet, dass alle Ports aktiv sind)
4* SAS-Port 1I (intern, gemeinsam genutzt), 4x Wide
5 SAS-Port 2I (intern, dediziert), 4x Wide
6 Cache-Modul (auch als BBWC oder Array Accelerator bezeichnet)
7 Sekundärer (unterer) Akku für Cache-Modul
*Ports 1E und 1I nutzen einen gemeinsamen Schaltkreis. Sobald der Controller zurückgesetzt wird, sucht er nach
Geräten, die mit dem Port 1E verbunden sind, bevor er nach Geräten an Port 1I sucht. Wenn Speichergeräte an
beide Ports angeschlossen sind, findet und verwendet der Controller nur die an Port 1E angeschlossenen Geräte.
In diesem Fall werden mit dem Port 1I verbundene Geräte nicht angezeigt.
1.
Technische Daten des Controllers
Merkmal
Kartentyp
Abmessungen (ohne Halterung)
Erforderliche Stromversorgung
Beschreibung
PCI-X 133 voller Länge
31,1 cm x 10,8 cm x 1,8 cm
Ca. 28 W
