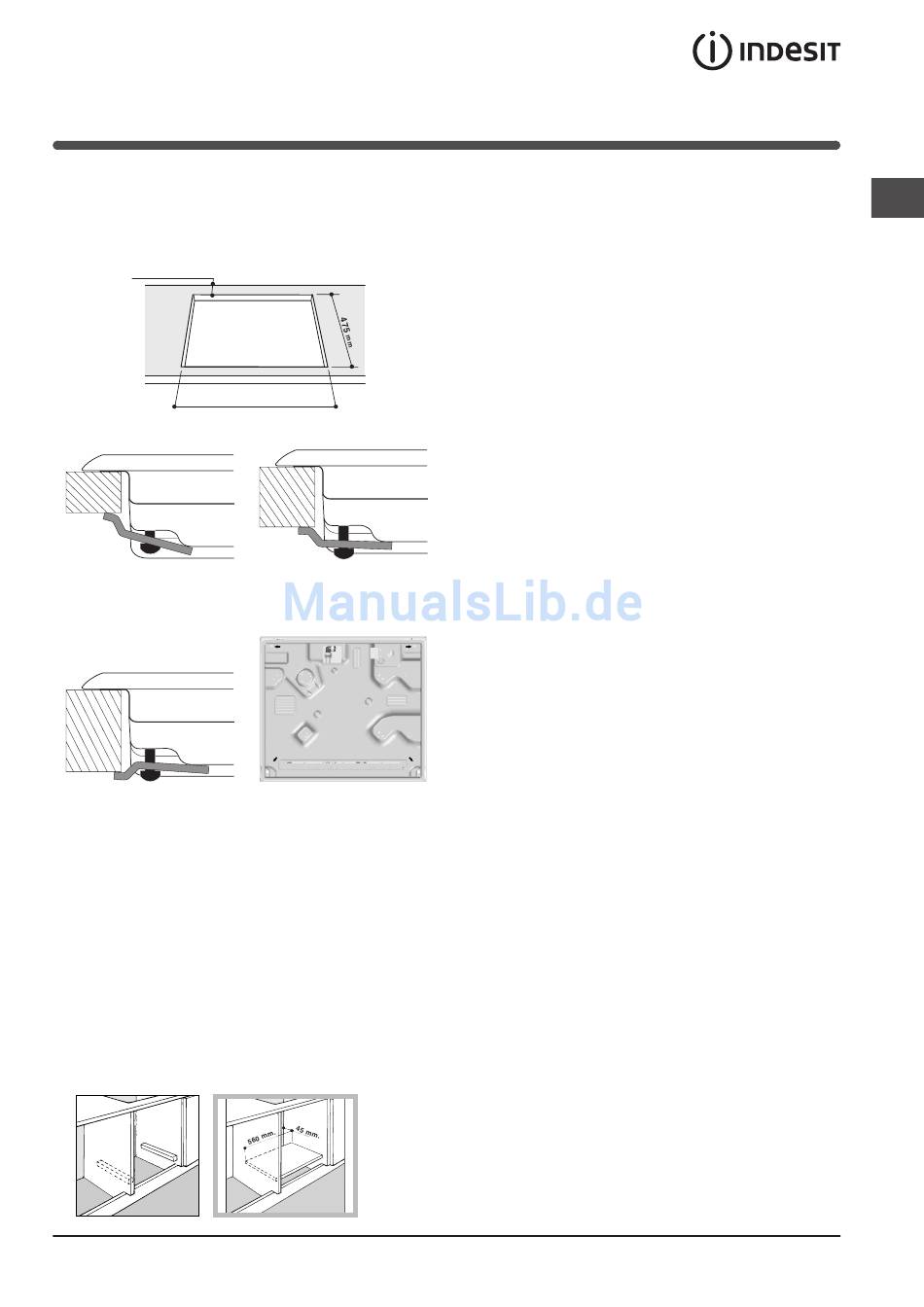

• O vão do móvel deverá ter as medidas indicadas na
figura. Há ganchos prendedores que possibilitam
prender o plano sobre um top desde 20 até 40
mm. de espessura. Para prender bem o plano é
aconselhável utilizar todos os ganchos que houver.
55
mm
Esquema para prender os ganchos
Posição do gancho
para H=20mm
Posição do gancho
para H=40mm
! Utilize os ganchos fornecidos dentro da "embalagem
dos acessórios"
• Se o plano de cozedura não for instalado sobre um
forno de encaixar, é necessário inserir um painel
de madeira como isolamento. O mesmo deverá ser
posicionado a uma distância mínima de 20 mm da
parte inferior do plano.
Ventilação
Para garantir uma boa ventilação é necessário eliminar
a parede traseira do vão. É preferível instalar o forno
de maneira que apoie-se sobre duas ripas de madeira,
ou sobre uma tábua com uma abertura de pelo menos
45 x 560 mm. (veja as figuras).
555
mm
Posição do gancho
para H=30mm
Frente
Atrás
! É possível instalar o plano somente sobre fornos de
encaixe equipados com ventilação de arrefecimento.
Ligação eléctrica
Os planos equipados com cabo de alimentação de
três pólos são predispostos para o funcionamento
com uma corrente alternada na tensão e a frequência
de alimentação indicada na placa de identificação
(situada na parte inferior do plano). A ligação à terra
do cabo distingue-se pelas cores amarelo - verde. No
caso de instalação acima de um forno de encaixar,
a ligação eléctrica do plano e a do forno precisam
ser realizadas separadamente, seja por razões de
segurança eléctrica, seja para facilitar uma eventual
remoção do forno.
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma ficha em conformidade com
as normas para a carga indicada na placa de
identificação.
No caso de uma ligação directa à rede, será
necessário interpor, entre o aparelho e a rede, um
interruptor omnipolar com abertura mínima entre os
contactos de 3 mm. na dimensão certa para a carga e
em conformidade com as normas em vigor (a ligação
à terra não deve ser interrompida pelo interruptor).
O cabo de alimentação deve ser colocado de
maneira que em nenhum ponto ultrapasse de 50°C a
temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras
de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa
de identificação;
• a tensão de alimentação seja entre os valores da
placa de identificação;
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha;
não empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (veja a
Assistência Técnica).
! A empresa exime-se de qualquer responsabilidade
se estas regras não forem obedecidas.
PT
3
