• Die an die Dunstabzugshaube angrenzenden
BE
Hängeschränke sind in einem Abstand von mindestens
420 mm von der Arbeitsplatte aufzuhängen (siehe
Abbildung).
600mm min.
die auf der Abbildung angegebenen Abmessungen
aufweisen.
Die Kochmulde wird mit Hilfe von Haken auf der
zwischen 20 und 40 mm starken Arbeitsplatte befestigt.
Um eine optimale Befestigung der Kochmulde zu
gewährleisten, sollten sämtliche zur Verfügung
stehenden Haken verwendet werden.
• Wird die Kochmulde nicht über einem
Einbaubackofen installiert, ist unter der Kochmulde
eine Holzplatte zur Isolierung anzubringen. Dabei
muss ein Mindestabstand von 20 mm von der
Kochmuldenunterseite eingehalten werden.
55
mm

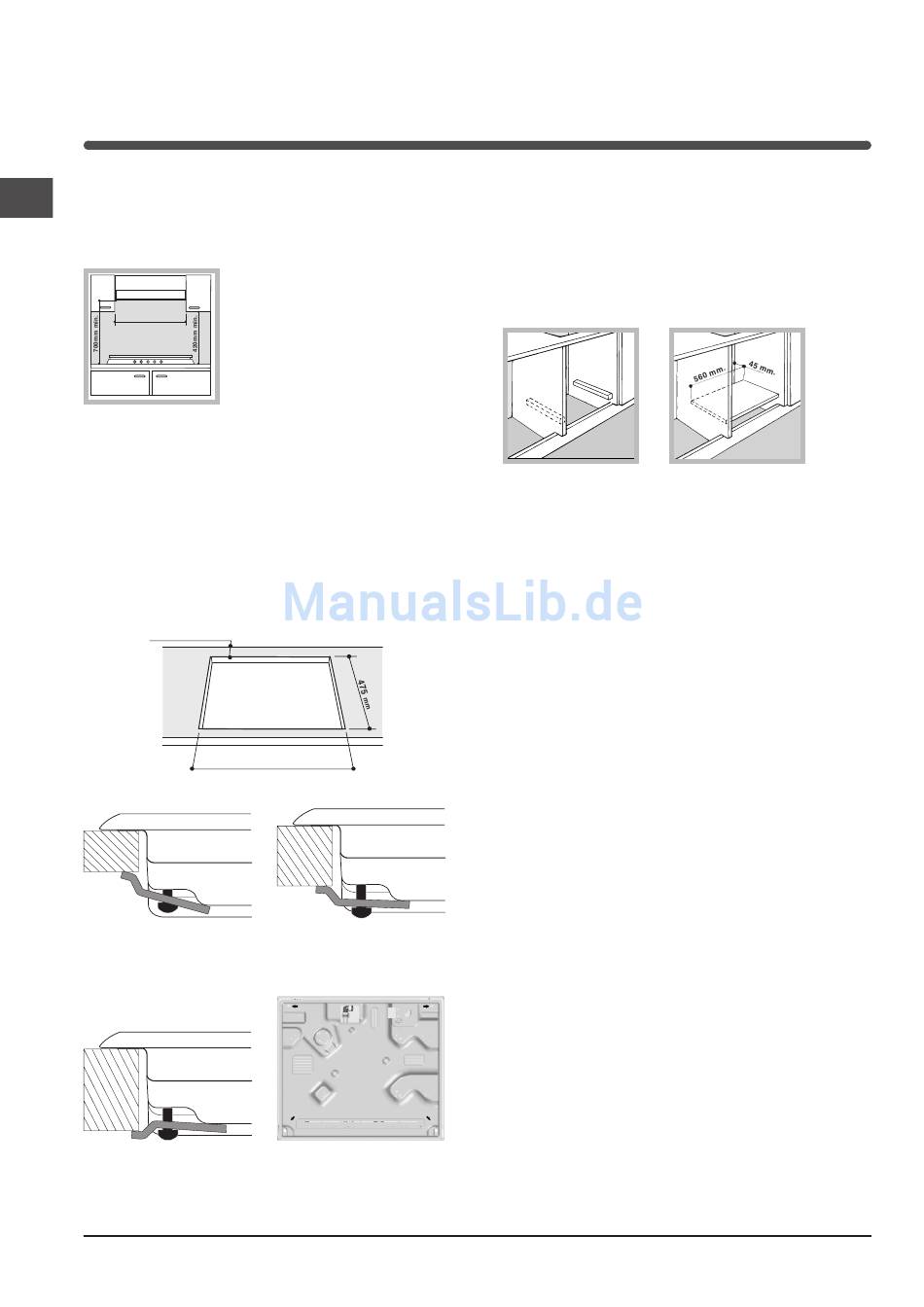

Haken-Befestigungsschema
Position der Haken für
H=20mm
Arbeitsplatten
Position der Haken für
H=40mm
Arbeitsplatten
! Verwenden Sie die im Beipack "Zubehör" befindlichen
Haken.
14
Sollte die Kochmulde unter einem
Hängeschrank installiert werden,
muss zwischen Hängeschrank
und Arbeitsplatte ein Abstand
von mindestens 700 mm
bestehen (siehe Abbildung).
• Der Schrankausschnitt muss
555
mm
Position der Haken für
H=30mm
Arbeitsplatten
Vorne
Hinten
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten,
muss die Rückwand des Schrankumbaus abgenommen
werden. Der Backofen sollte möglichst so installiert
werden, dass er auf zwei Holzleisten oder aber auf einer
durchgehenden Fläche aufliegt, die über einen Ausschnitt
von mindestens 45 x 560 mm verfügt (siehe Abbildungen).
! Die Kochmulde darf nur dann über Einbaubacköfen
installiert werden, wenn diese über ein Kühlgebläse ver-
fügen.

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden
sind für den Betrieb mit Wechselstrom bei der auf
dem Typenschild (befindlich auf der Unterseite der
Kochmulde) angegebenen Versorgungsspannung und
-frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/
grün. Wird die Kochmulde über einem Einbaubackofen
installiert, müssen der Elektroanschluss der Kochmulde
sowie der des Backofens getrennt voneinander
vorgenommen werden. Dadurch wird eine ausreichende
elektrische Sicherheit gewährleistet und das Herausziehen
des Backofens erleichtert.
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Netzkabel mit einem Normstecker für
die auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der Last
und den einschlägigen Vorschriften entsprechender
Schalter mit einer Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht
unterbrochen werden.) Das Versorgungskabel muss so
verlegt werden, dass es an keiner Stelle einer Temperatur
ausgesetzt wird, die 50°C über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
