Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme
kann verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen
und dies kann ernsthafte Verletzungen, Sachschaden oder den Tod verursachen.

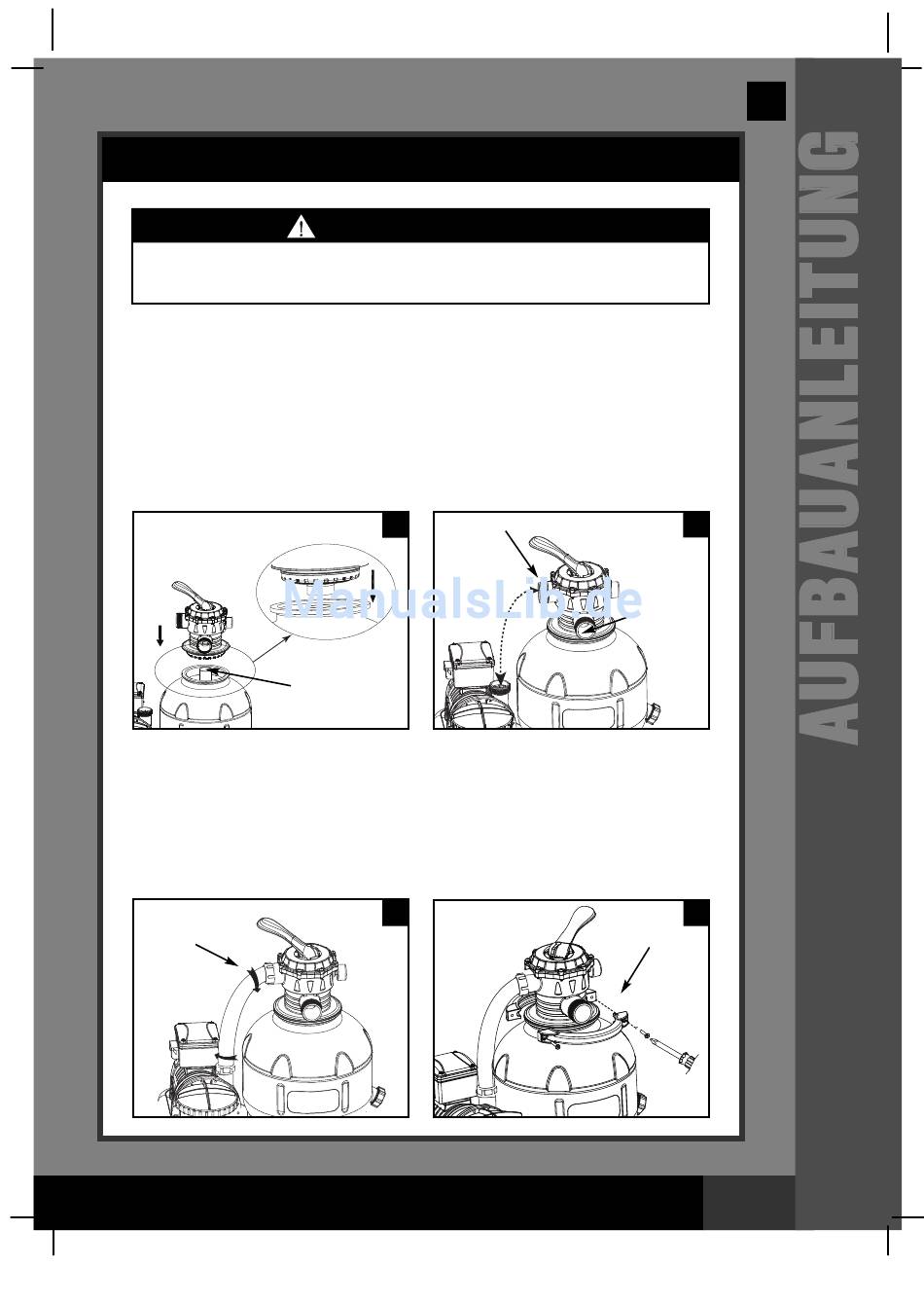

6-Wege-Ventil Montage:
1.
Lassen Sie die 6-Wege-Ventilabdeckung langsam über dem Behälter herab und
versichern Sie sich, dass die Umlaufleitung, welche unter der 6-Wege-Ventilabdeckung
hervorsteht, sicher in die obere Öffnung des Mittelrohres (7) passt (siehe
Zeichnung 19).
WICHTIG: Es befinden sich 3 Schlauchverbindungsöffnungen auf dem 6-Wege-
Ventil, versichern Sie sich, dass die Abflussverbindung (vom Filter zum Pool) auf
dem Ventil in Richtung Pool zeigt, und dass die Einlaufverbindung (vom Motor zum
Ventil) in einer Linie mit dem Motorabfluss steht (siehe dazu Zeichnung 20).
2.
Geben Sie eine L-Form-Dichtung (11) auf den Einlaufstutzen des 6-Wege-Ventils und
an den Abfluss des Pumpenmotors. Befestigen Sie im Uhrzeigersinn den
Sandfilter-Verbindungsschlauch (13) zwischen dem Pumpenmotorabfluss und dem
Einlaufstutzen des 6-Wege-Ventils (siehe dazu Zeichnung 21).
3.
Entfernen Sie die Schrauben des Spannrings und legen Sie den Spannring um den
Tank und dem 6-Wege-Ventil Flansch. Dann geben Sie die Schrauben wieder in den
Spannring und ziehen diese mit einem Schraubenzieher (nicht enthalten) fest (siehe
dazu Zeichnung 22)
13
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(128) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 11/08/2011
AUFBAUANLEITUNG (Fortsetzung)
WARNUNG
19
7
21
WASSEREINLAUF
WASSERABFLUSS
Deutsch
128A
20
22
4
