3
Bringen Sie die Montagebolzen an. (Verwenden Sie Bolzen der
Größen W3/8 oder M10.)
Verwenden Sie bei vorhandenen Decken Anker, bei neuen
Decken hingegen eingelassene Gewindeeinsatzbuchsen, ein-
gelassene Anker oder andere bauseitige Teile, um die Decke zu
verstärken, sodass diese das Gewicht der Einheit tragen kann.
Richten Sie den Abstand von der Decke aus, bevor Sie
fortfahren.
Installationsbeispiel (Siehe Abbildung 5)
1
Deckenplatte
2
Anker
3
Ausgleichsmutter oder Spannschraube
4
Montagebolzen
5
Eingeschobene Decke
■
Bei allen oben aufgeführten Teilen handelt es sich
HINWEIS
um bauseitige Komponenten.
■
Näheres zu anderen Installationsarten außer der
Standardinstallation
Fachhändler.
I
I
NSTALLATION DER
NNENEINHEIT
Lesen Sie sich bei der Installation von Sonderzubehör (Ausnahme
Zierblende) auch die Installationsanleitungen der Sonderzubehörteile
durch. Je nach bauseitigen Bedingungen ist es empfehlenswert, das
Sonderzubehör vor der Installation der Inneneinheit zu montieren.
Bei bestehenden Decken muss der Bausatz für Frischlufteinlaß
jedoch vor der Installation der Einheit montiert werden.
1
Bringen Sie die Inneneinheit an, ohne die Schrauben fest
anzuziehen.
-
Setzen Sie die Aufhängung auf den Montagebolzen. Achten
Sie darauf, dass sie auf der Ober- und Unterseite sicher mit
Muttern und Unterlegscheiben befestigt ist.
-
Zur Befestigung der Aufhängung (Siehe Abbildung 6)
1
Mutter (bauseitig)
2
Unterlegscheibe (liegt der Einheit bei)
3
Aufhängung
4
Doppelmutter (bauseitig anziehen)
2
Befestigen Sie die Installations-Papierschablone. (Nur bei neuen
Decken.)
-
Die Installations-Papierschablone entspricht den Maßen der
Deckenöffnung. Wenden Sie sich für nähere Informationen
an Ihr Bauunternehmen.
-
Der Mittelpunkt der Deckenöffnung ist auf der
Papierschablone für die Installation markiert. Die Mitte der
Einheit ist auf dem Gehäuse der Einheit angegeben.
-
Nachdem Sie das Verpackungsmaterial von der
Papierschablone für die Installation entfernt haben, bringen
Sie die Papierschablone mit den beiliegenden Schrauben,
wie in Abbildung 8 angegeben, am Gerät an.
1
Papierschablone für die Installation
2
Mitte der Deckenöffnung
3
Mitte der Einheit
4
Schrauben (liegen der Einheit bei)
3
Richten Sie die Einheit auf die korrekte Position für die Installa-
tion aus.
(Siehe auch "Vorbereitungen vor der Installation" auf Seite 3.)
erfahren
Sie
bei
Ihrem
4
Überprüfen Sie, ob die Einheit horizontal ausgerichtet ist.
-
Die Einheit darf nicht geneigt installiert werden. Die
Inneneinheit ist mit einer eingebauten Kondensatpumpe und
einem Schwimmerschalter ausgestattet. (Wird die Einheit
gegen den Kondensatfluß geneigt (die Kondensatleitungs-
seite ist erhöht), kann dies zu Funktionsstörungen des
Schwimmerschalters und so zum Abtropfen von Wasser
führen.)
-
Vergewissern Sie sich, ob die Einheit gerade ausgerichtet ist.
Überprüfen Sie dies mit Hilfe einer Wasserwaage oder einem
wassergefüllten Vinylschlauch (siehe Abbildung 12).
1
Wasserwaage
2
Vinylschlauch
5
Nehmen Sie die Installations-Papierschablone ab. (Nur bei
neuen Decken.)
V
K
ERLEGEN DER
ÄLTEMITTELLEITUNGEN
Eine Anleitung zum Verlegen der Kältemittelleitungen der Außen-
einheit finden Sie in der Installationsanleitung, die der Einheit
beiliegt.
Führen Sie die Arbeiten zur Wärmeisolierung vollständig auf beiden
Seiten der Gas- und der Flüssigkeitsleitung durch. Andernfalls kann
es zum Austreten von Wasser kommen.
Überprüfen Sie beim Montieren der Rohrleitungen, welcher Typ
Kältemittel verwendet wird.
Die
Installation
Kältetechnik-Fachmann durchgeführt werden. Die Auswahl
der Materialien und die Installation müssen den nationalen
und internationalen Normen und Vorschriften entsprechen.
In Europa ist die Norm EN378 zu erfüllen.
■
Verwenden Sie für R410A geeignete Rohrschneider und Bördel.
■
Kneifen Sie das Ende der Rohrleitung zu, oder dichten Sie es
mit Klebeband ab, um ein Eindringen von Staub, Feuchtigkeit
oder anderen Fremdkörpern zu verhindern.
■
Die Außeneinheit ist bereits mit Kältemittel gefüllt.
■
Um ein Auslaufen von Wasser zu verhindern, führen Sie die
Wärmeisolierarbeiten vollständig an beiden Seiten der Gas- und
Flüssigkeitsleitung durch. Bei Verwendung einer Wärmepumpe
kann die Temperatur der Gasleitung ungefähr bis zu 120°C
betragen. Verwenden Sie deshalb eine Isolierung, die aus-
reichend hitzebeständig ist.
■

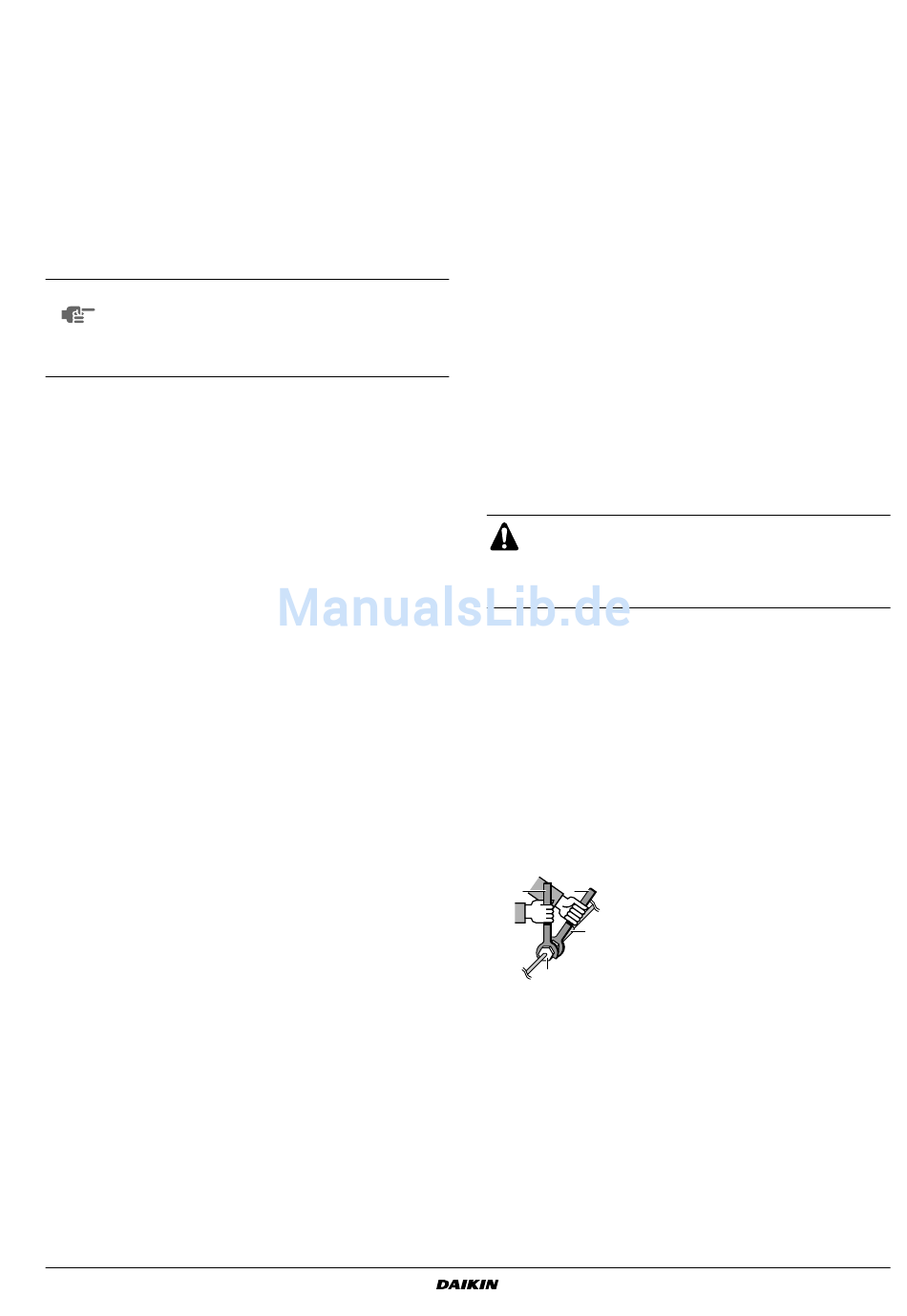

Verwenden Sie zum Anschließen der Leitungen an die Einheit
bzw. zum Trennen der Leitungen von der Einheit einen
Schraubenschlüssel und einen Drehmomentschlüssel.
1
2
1
2
3
3
4
4
■
Dem Kältemittelkreislauf darf außer dem angegebenen Kälte-
mittel nichts anderes (z. B. keine Luft usw.) zugeführt werden.
■
Für Bördelanschlüsse nur weichgeglühtes Material verwenden.
muss
von
einem
zugelassenen
Drehmomentschlüssel
Schraubenschlüssel
Rohrverbindungsstück
Bördelmutter
Installationsanleitung
4
