3 Luftstromrichtungen
Wählen Sie die Luftstromrichtungen aus, die für den Raum und
den Installationsort am besten geeignet sind. (Bei der Luft-
ausblasung in 3 Richtungen
Einstellungen mit Hilfe der Fernbedienung durchgeführt und der
(die) Luftaustritt(e) geschlossen werden). Siehe Installations-
anleitung für das Sperrkit (Sonderzubehör) und Kapitel
"Bauseitige Einstellung" auf Seite 9. (Siehe Abbildung 1) (
Luftstromrichtung)
1 Allseitige Luftausblasung
2 Luftausblasung in 4 Richtungen
3 Luftausblasung in 3 Richtungen
HINWEIS Luftstromrichtungen, wie in Abbildung 1 dar-
gestellt, dienen lediglich als Beispiel möglicher
Luftstromrichtungen.
4 Verwenden Sie zur Installation Montagebolzen. Überprüfen Sie,
ob die Decke stark genug ist, um das Gewicht der Inneneinheit
zu tragen. Ist dies nicht sichergestellt, verstärken Sie die Decke
vor Installation des Gerätes.
(Der Installationsabstand
Papierschablone gekennzeichnet. Überprüfen Sie danach die
Punkte, die verstärkt werden müssen.)
Siehe für den für die Installation erforderlichen Raum
Abbildung 2 ( : Luftstromrichtung)
1 Luftausblasung
2 Lufteinlass
HINWEIS Lassen Sie auf den Seiten, an denen der Luftauslaß
geschlossen ist, 200 mm oder mehr Raum an den mit
* markierten Stellen.
Modell H
≥214
FCQG35~71
≥256
FCQG100~140
V
ORBEREITUNGEN VOR DER
1 Verhältnis der Deckenöffnung zu Einheit und Position des
Montagebolzens. (Siehe Abbildung 3)
1 Kältemittellrohre
2 Montagebolzen (4x)
3 Aufhängung
4 Eingeschobene Decke
5 Abstand des Montagebolzens
6 Inneneinheit
7 Deckenöffnung
8 Zierblende
Installationsanleitung
3
müssen die bauseitigen
ist auf der Installations-
Modell H
≥298
FCQHG71~140
I
NSTALLATION
■

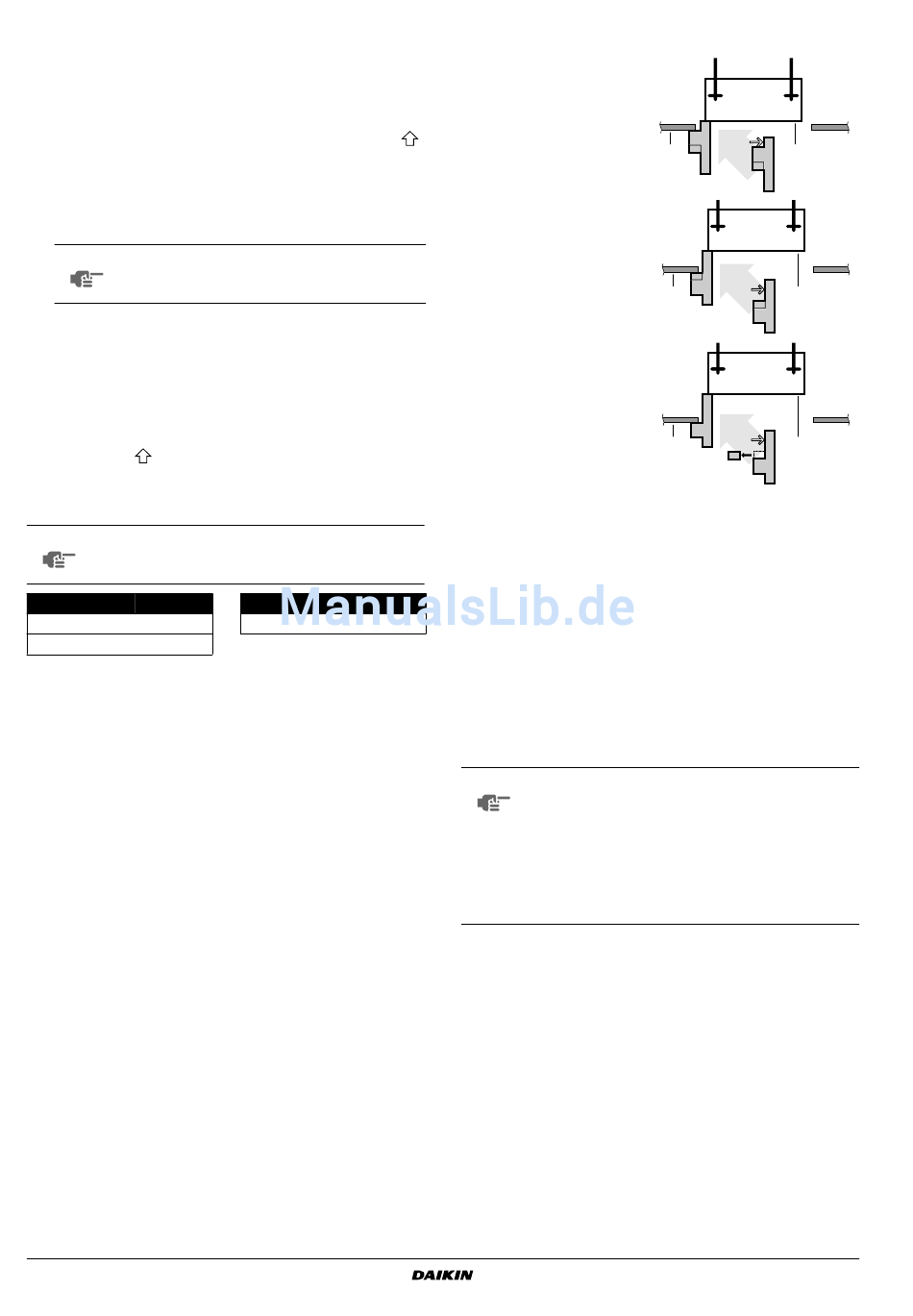

Nehmen Sie die Montageführung (im Lieferumfang der Einheit)
für die exakte vertikale Positionierung der Einheit zu Hilfe.
Bei der normalen Installation
gilt die kurze Seite der
Montageführung
:
Bei der Installation mit einem
Frischlufteinbausatz gilt die
lange Seite der
Montageführung
Bei Installationen mit
selbstreinigender
Zierblende nach Entfernen
des Abreiß-Streifens die lange
Seite der
Installationsanleitung
anwenden.
■
Die Installation ist möglich, wenn die Abmessungen der Öffnung
den folgenden Angaben entsprechen. Bei Installation der Einheit
innerhalb des Rahmens für die Befestigung von Decken-
materialien. (Siehe Abbildung 4)
1 Abmessungen innerhalb des Rahmens
2 Abmessung der Öffnung innerhalb des Rahmens für die
Decke
3 Rahmen
4 Deckenmaterial
5 Abmessung der Deckenöffnung
6 Abmessung der Überschneidung der Deckenblende
HINWEIS Die Installation ist möglich bei einer Abmessung der
Deckenöffnung von 910 mm (mit * gekennzeichnet).
Um jedoch eine Überschneidung der Deckenblende
von 20 mm zu erreichen, muss der Abstand zwischen
Decke und Einheit 35 mm oder weniger betragen.
Beträgt der Abstand zwischen Decke und Einheit mehr
als 35 mm, muss an diesem Stück Deckenmaterial
angebracht werden oder die Decke neu verlegt
werden.
2 Führen Sie die Deckenöffnung, die für die Installation erforder-
lich ist, bei Bedarf durch. (Bei bestehenden Decken.)
- Die Abmessungen der Deckenöffnung ersehen Sie auf der
Installations-Papierschablone.
- Bereiten Sie die für die Installation erforderliche Öffnung in
der Decke vor. Verlegen Sie die Kältemittel- und Kondensat-
leitungen und die Verdrahtung für die Fernbedienung (für
drahtlose Fernbedienung überflüssig) von der Seite der
Öffnung zum Gehäuseauslaß. Weitere Informationen finden
Sie in den Abschnitten zu Leitungen oder Verdrahtung.
- Ist die Öffnung in der Decke durchgeführt, müssen die
Deckenbalken möglicherweise verstärkt werden, um die
Decke eben zu halten und Vibrationen zu verhindern.
Wenden Sie sich für nähere Informationen an Ihr
Bauunternehmen.
1 2
1 2
1 2
1 Unterfläche der Decke
2 Unterseite der Einheit
