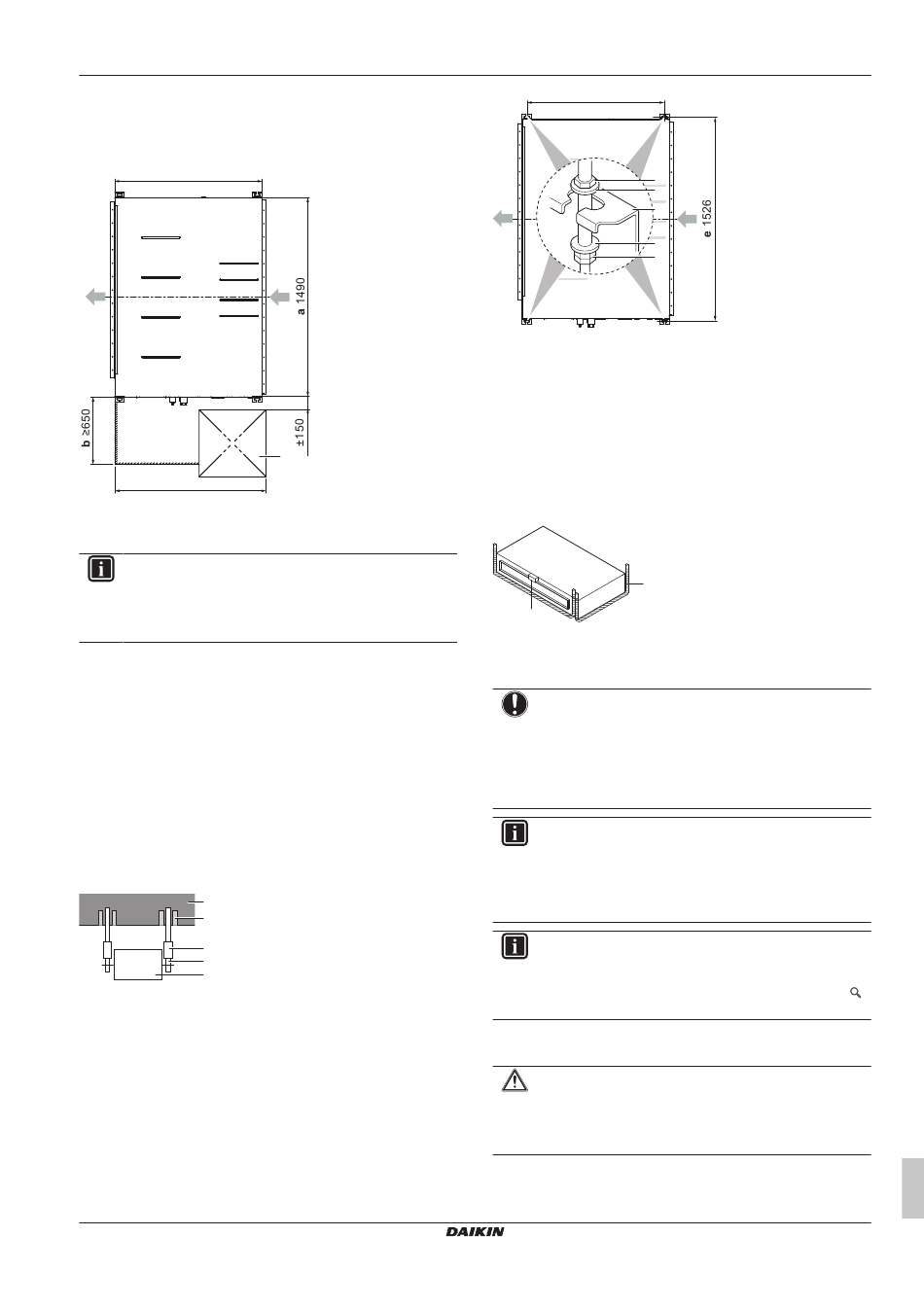

Raum für Wartungsarbeiten und Größe der Deckenöffnung
Achten Sie darauf, dass die Deckenöffnung groß genug ist, damit
genug Platz ist für Wartungs- und Instandsetzungsarbeiten.
Draufsicht:
a 1100
b ≥1143
a
Deckenöffnung
b
Platz für Wartungsarbeiten
c
Sichtloch (600×600 mm)
INFORMATION
Einige Optionen erfordern möglicherweise zusätzlichen
Raum für Servicearbeiten. Beachten Sie die Informationen
in der Installationsanleitung für die benutzte Option, bevor
Sie die Installation durchführen.
12.2
Montieren des Innengeräts
12.2.1
Richtlinien zur Installation der
Inneneinheit
▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um
das Gewischt der Einheit zu halten. Falls keine ausreichende
Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie das
Gerät installieren.
▪ Bei bestehenden Decken sind Anker zu verwenden.
▪ Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen,
eingelassene Anker oder andere bauseitig zu liefernde Teile zu
benutzen.
b
a
c
d
e
a
Dübel
b
Deckenplatte
c
Langmutter oder Spannschraube
d
Tragbolzen
e
Inneneinheit
▪ Tragbolzen. Verwenden Sie M10 Tragbolzen für die Installation.
Befestigen Sie den Aufhängebügel am Tragbolzen. Befestigen Sie
ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der
oberen und unteren Seite des Aufhängebügels.
FXMQ-A
VRV System Klimagerät
3P701545-1B – 2022.12
c
(mm)
12 Installation der Einheit
e 1028
a
b
c
b
d
a
Mutter (bauseitig zu liefern)
b
Unterlegscheibe (Zubehör)
c
Aufhängebügel
d
Doppelmutter (bauseitig zu liefern)
e
Tragbolzen-Abstand
▪ Installieren Sie die Einheit provisorisch.
1 Befestigen Sie den Aufhängebügel am Tragbolzen.
2 Gut befestigen.
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle vier
Ecken der Einheit auf einer Ebene liegen.
b
a
a
Wasserwaage
b
Vinylschlauch
3 Die obere Mutter anziehen.
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn
die
Einheit
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher
ist),
kann
es
Schwimmerschalters
kommen.
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation
einer
optionalen
Installationsanleitung. Abhängig von den Bedingungen vor
Ort ist es möglicherweise einfacher, erst die optionale
Einrichtung zu installieren.
INFORMATION
Die Installation der Platine oder des optionalen 8 mm-
Vorfilters wird beschrieben im Referenzhandbuch unter
https://www.daikin.eu. Benutzen Sie die Suchfunktion
um Ihr Modell zu finden.
12.2.2
Leitlinien zur Installation des Kanalsystem
VORSICHT
Bei einer Installation OHNE Kanal auf der Einlassseite
daran denken, den Luftfilter zu installieren. Weitere
Informationen finden Sie in der Liste der Optionen der
Inneneinheit.
gegen
die
Fließrichtung
zu
Funktionsstörungen
und
zu
einem
Wasseraustritt
Einrichtung
die
zugehörige
Installations- und Betriebsanleitung
des
des
,
