Anschlussdose öffnen: Zum Entriegeln Schraubenzieher ansetzen (1) und leicht
nach unten bewegen (2).

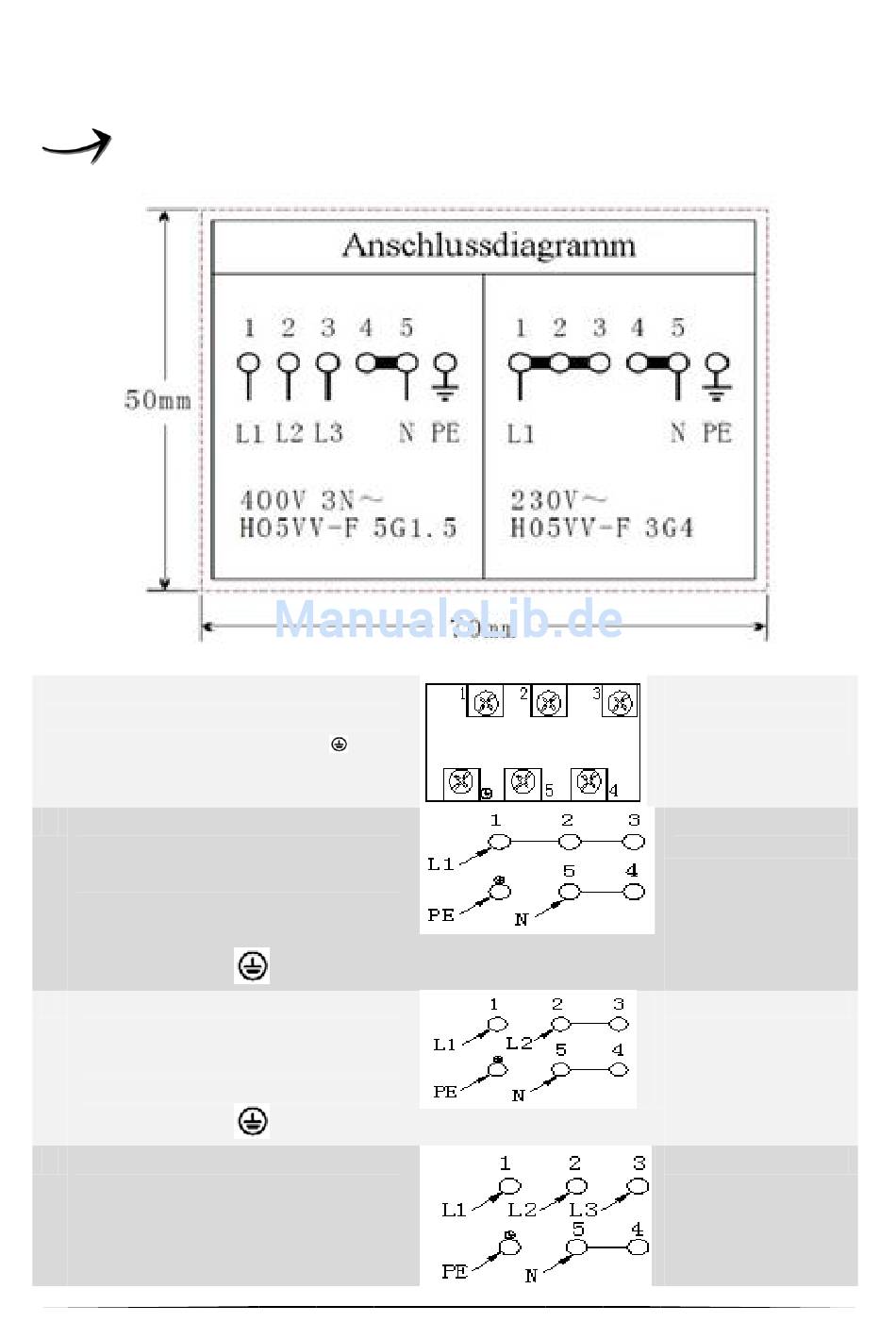

Anschlussdiagramm
Spannung der Heizelemente 230V.
Bei sämtlichen Anschlussarten muss
das Sicherheitskabel mit dem
Anschluss verbunden werden.
1 Bei 230V Netz geerdeten 1-
Phasen-Anschluss mit
Betriebsnull. Brücken verbinden
die Klemmen 1-2-3 sowie
Klemmen 4-5
Schutzleiter auf
2 Bei 400/230V Netz
2-Phasenanschluss mit
Betriebsnull. Brücken verbinden
die Klemmen 2-3 und 4-5
Schutzleiter auf
3 Bei 400/230V Netz
3-Phasenanschluss mit
Betriebsnull. Brücke verbindet
4-5, Phasenreihenfolge nach 1, 2
PE-
11
Empfohlene Art
der
Anschlussleitung.
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
