Elektrischer Anschluss - Kochfeld - Pkm BIC3 I-GK-IX-2 Bedienungsanleitung

3 Bei 400/230V Netz
3-Phasenanschluss mit
Betriebsnull. Brücke verbindet
4-5, Phasenreihenfolge nach 1, 2
und 3, Null auf 4-5
Schutzleiter auf
L1=R, L2=S ,L3=T
1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.

Elektrischer Anschluss - Kochfeld

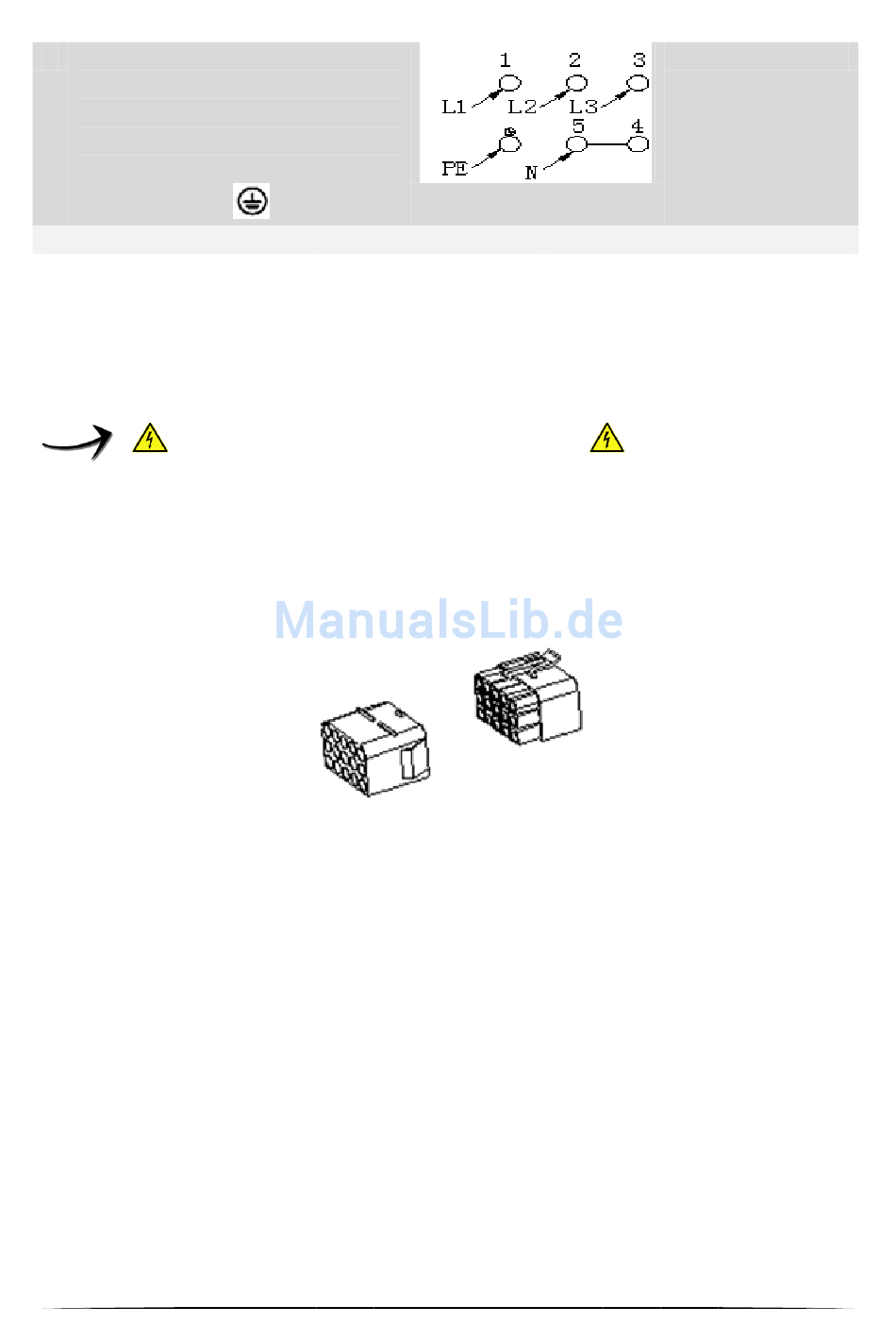

Das Kochfeld arbeitet mit einer Stromspannung von 230V AC. Die
Stromversorgung wird über den Backofen durchgeführt. Führen Sie den Anschluss
ordnungsgemäß entsprechend der folgenden Abbildung durch.
Backofen
N= Anschluss Erde
12
H05VV-F5G1,5
PE= Schutzleiteranschluss
Kochfeld
