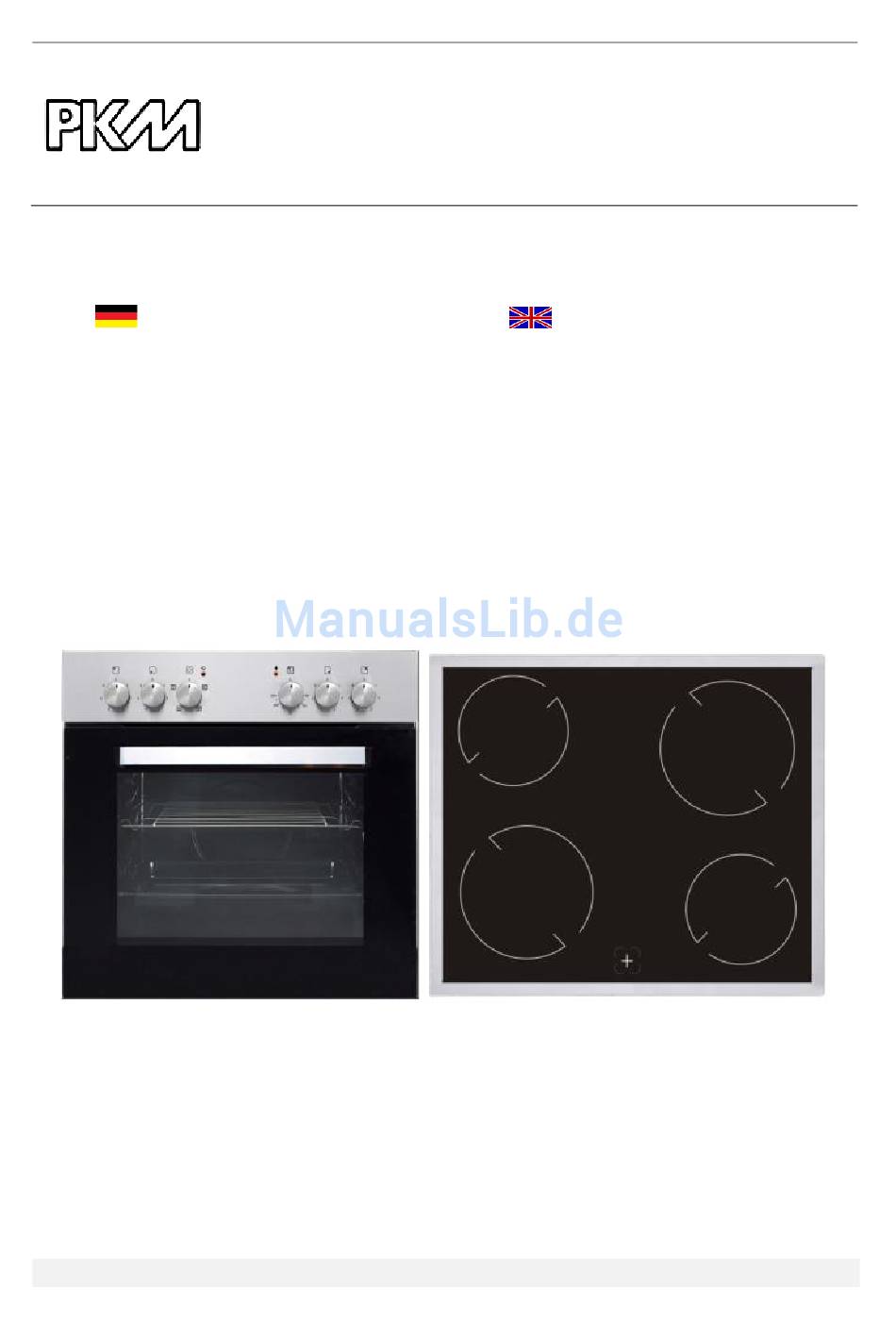

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Einbau-Backofen Built-In Oven BIC4 GKRU-IX-2 Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Sicherheitshinweise
4.3 Entnahme der Glasscheibe ................... 24 4.4 Problembehandlung ....................24 5. Technische Daten ......................25 6. Entsorgung ........................26 7. Garantiebedingungen ....................27 Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. -
Seite 4: Signalwörter
Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. -
Seite 5: Sicherheitsanweisungen
abgewendet wird, zu mittelschweren abgewendet wird, eine mögliche oder kleineren Verletzungen führen Beschädigung des Geräts zur Folge hat. kann. 1.2 Sicherheitsanweisungen GEFAHR! 1. Das Gerät darf durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. - Seite 6 2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen. 3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. 4.
- Seite 7 12. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.
- Seite 8 3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab. 4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter. 5.
-
Seite 9: Installation
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden. 4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen. 5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß... -
Seite 10: Einbau Des Kochfelds
6. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb und Außerhalb des Ofens. 7. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand. 2.2 Einbau des Kochfelds 1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf der folgenden Abbildung vor. -
Seite 11: Einbau Des Backofens
Der Sicherheitsabstand zwischen dem Kochfeld einem sich darüber befindenden Hängeschrank muss mindestens 76 cm betragen. A: Lufteinlass 2.3 Einbau des Backofens GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. - Seite 12 Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen. 1. Schalten Sie den Strom mittels der entsprechenden Sicherungen in Ihrem Haussicherungskasten ab. 2. Die Öffnung des Umbauschranks muss über die auf der folgenden Abbildung genannten Abmessungen verfügen.
-
Seite 13: Elektrischer Anschluss
2.4 Elektrischer Anschluss Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in) Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N~50Hz) ausgelegt. Die Stromspannung der Heizelemente beträgt 230V. Als Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden. -
Seite 14: Anschlussdiagramm
Anschlussdose öffnen: Zum Entriegeln Schraubenzieher ansetzen (1) und leicht nach unten bewegen (2). 2.4.1 Anschlussdiagramm... - Seite 15 Spannung der Heizelemente 230V. Empfohlene Art Bei sämtlichen Anschlussarten muss das Sicherheitskabel mit dem Anschlussleitung. PE-Anschluss verbunden werden. 1 Bei 230V Netz geerdeten 1- H05VV-F3G4 Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf 2 Bei 400/230V Netz H05VV-F4G2,5 2-Phasenanschluss mit Betriebsnull.
-
Seite 16: Elektrischer Anschluss Kochfeld
2.5 Elektrischer Anschluss Kochfeld Das Kochfeld arbeitet mit einer Stromspannung von 230V AC. Die Stromversorgung wird über den Backofen durchgeführt. Führen Sie den Anschluss ordnungsgemäß entsprechend der folgenden Abbildung durch. Kochfeld Backofen 3. Bedienung 3:1 Vor der ersten Benutzung Entfernen Sie sämtliche Verpackungsmaterialien. Reinigen Sie den Ofeninnenraum von dem aufgetragenen Schutzmittel. -
Seite 17: Gerät/Bedienfeld
3.2 Gerät/Bedienfeld Drehschalter für Ofen/Funktionswahl Drehschalter Ofen/Temperaturkontrolle Betriebsanzeige für das Kochfeld (grün) Drehschalter für Kochfeld/hinten links Drehschalter für Kochfeld/vorne links Drehschalter für Kochfeld/vorne rechts Drehschalter für Kochfeld/hinten rechts Betriebsanzeige für den Ofen (rot) Türgriff... - Seite 18 Glaskeramik-Kochfeld Restwärmeanzeige Ø 145 mm/1200 W Ø 180 mm/1800 W Ø 180 mm/1800 W Ø 145 mm/1200 W A Drehschalter für Kochfeld Zum Einschalten mit oder gegen den hinten links Uhrzeigersinn drehen B Drehschalter für Kochfeld Zum Einschalten mit oder gegen den vorne links Uhrzeigersinn drehen C Drehschalter für Ofen-...
-
Seite 19: Benutzung Des Kochfelds
E Drehschalter für Kochfeld– Zum Einschalten mit oder gegen den vorne rechts Uhrzeigersinn drehen F Drehschalter für Kochfeld– Zum Einschalten mit oder gegen den hinten rechts Uhrzeigersinn drehen. Für einen sicheren Betrieb Geräts ordnungsgemäße Positionierung der Einschubelemente erforderlich, damit bei deren Entnahme kein heißes Koch/Backgut oder Kochgeschirr herausfallen kann. -
Seite 20: Ofenfunktionen
Das rote Licht zeigt an, dass der Ofen aufgeheizt wird. Wenn das rote Licht erlischt, hat der Ofen seine voreingestellte Temperatur erreicht. Falls ein Kochrezept das Vorwärmen von Tellern empfiehlt, sollten diese erst in den Ofen gestellt werden, wenn das rote Licht zum ersten Mal erloschen ist. ... -
Seite 21: Energie Sparen
Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen. Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben). -
Seite 22: Reinigung Und Pflege
4. Reinigung und Pflege WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung. Kochfeld Entfernen Verunreinigungen Kochgutrückstände Glasoberfläche. Benutzen Sie dazu ein weiches Tuch. ... -
Seite 23: Austausch Des Leuchtmittels
nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens. Benutzen Sie niemals einen Dampfreiniger. Ofentür Reinigen Sie die Glasscheibe der Ofentür äußerst vorsichtig. Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können.. Verwenden Sie etwas Spülmittel und warmes Wasser. 4.1 Austausch des Leuchtmittels 1. -
Seite 24: Entnahme Der Glasscheibe
1. Öffnen Sie die Ofentür und drücken Sicherungsbügel Scharnier nach oben. 2. Schließen Sie die Tür nur leicht. 3. Heben Sie die Tür an und ziehen Sie diese in Ihre Richtung heraus. 4. Um die Tür wieder einzusetzen, verfahren umgekehrter Reihenfolge. - Seite 25 FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht. Das Gerät wird nicht mit Strom Überprüfen Sie die entsprechende versorgt. Sicherung im Sicherungskasten der Hausstromversorgung. Innenbeleuchtung funktioniert nicht. Das Leuchtmittel ist locker oder Das Leuchtmittel festdrehen oder beschädigt.
- Seite 26 6. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
- Seite 27 7. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...
-
Seite 28: Index
nicht abschließend bei Brand oder Explosion. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte. - Seite 29 3.4 Use of the oven ..................... 43 3.5 Functions of the oven ................... 44 3.6 Helpful hints ......................44 3.7 Saving of energy ....................45 4. Cleaning and maintenance ..................45 4.1 Replacing of the illuminant .................. 46 4.2 Removing of the oven door ................. 47 4.3 Removing of the glass panel ................
-
Seite 30: Safety Instructions
1. Safety instructions READ THE SAFETY INFORMATION AND SAFETY INSTRUCTIONS CAREFULLY BEFORE YOU OPERATE THE APPLIANCE FOR THE FIRST TIME. All information included in those pages serve for the protection of the operator. If you ignore the safety information and safety instructions, you will endanger your health and life. -
Seite 31: Safety Instructions
NOTICE! indicates possible damage to CAUTION! indicates a hazardous the appliance. situation which, if not avoided, may result in minor or moderate injury. 1.2 Safety instructions DANGER! 1. The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your energy supplier. - Seite 32 5. If the cooking zones are cracked or damaged in any way, switch off the appliance immediately and disconnect it from the mains (fuse box). Risk of electric shock. 6. Do not carry out any modifications to your appliance. 7. Do not repair the appliance yourself. Repairs carried out by unauthorized persons can cause serious damage.
- Seite 33 19. The accessible parts of the oven become hot during operation, so keep children away from the operating appliance. Touching the appliance while it is operating can cause serious burns. 20. Children must not play with the appliance. Always supervise children if they are near the appliance.
- Seite 34 legislation. We do wish to emphasize that this compliance does not negate the fact that the surfaces of the appliance will become hot while operating and will retain and emit heat even if it has stopped operating. NOTICE 1. When you move the appliance, hold it at its base and lift it carefully. Keep the appliance in an upright position.
-
Seite 35: Installation
2. Installation 2.1 Unpacking and positioning 1. Unpack the appliance carefully. Dispose of the packaging as described in chapter waste management. 2. Completely remove the transport-protection. Be very careful and do not use any aggressive or abrasive detergents to remove residuals of the transport- protection. -
Seite 36: Installation Of The Oven
4. Using a standard screwdriver, tighten the tension clamps evenly starting at the centre and moving diagonal, until the built-in rim is tight on the worktop. 5. The hob must be vented properly. Air inlet and air outlet must not be blocked. Min. -
Seite 37: Electrical Connection
DANGER! All electrical work must be carried out by a qualified professional. Do not modify the energy supply. The connection must be carried out in accordance with the current local and legal regulations. 1. Turn off the energy supply ( fuse box). 2. -
Seite 38: Connection Diagram
The cooker is manufactured to work with three-phase alternating current (400V3N~50Hz). Remember that the connection wire should match the connection type and the power rating of the cooker. The connection cable must be secured in a strain-relief clamp. The ground wire must be connected to the marked clamp of the terminal. - Seite 39 Voltage heating elements 230V. Recommended Any kind of connection: the safety type of wire must be connected to the connection lead. PE terminal. 1 For 230 V earthed one-phase H05VV-F3G4 connection, bridges connect 1- 2-3 terminals and 4-5 terminals Protective ground to 2 For 400/230V earthed two- H05VV-F4G2,5 phase connection, bridges...
-
Seite 40: Electrical Connection Of The Hob
3 For 400-230V earthed three- H05VV-F5G1,5 phase connection, bridges connect 4-5 terminals, phases in succession 1,2 and 3, Neutral to Protective ground to L1=R, L2=S, L3=T N= Earth PE= earth wire terminal 1. Check that the technical data of your energy supply meet the values on the nameplate. -
Seite 41: Appliance/Control Panel
1. Remove all packaging material. 2. Clean the oven inside from all protective agents. 3. Take out the supplied accessories and clean them with warm water and washing-up liquid. 4. Switch on the room ventilation or open a window. 5. Let the oven operate (250 C) for 30 minutes. - Seite 42 Hob operation indicator lamp/green Rotary knob cooking zone/rear left Rotary knob cooking zone/front left Rotary knob cooking zone/front right Rotary knob cooking zone/rear right Oven operation indicator lamp/red Door handle Glass-ceramic Residual heat indicator Ø 145 mm/1200 W Ø 180 mm/1800 W Ø...
-
Seite 43: Use Of The Hob
B Front left cooking zone control knob Turn clockwise or anticlockwise to turn on the hob. C Oven function selection knob Choose your desired function to cook D Control of the oven-temperature Can be adjusted from 50 C to 250℃... -
Seite 44: Functions Of The Oven
The red light indicates that the oven is heating. When the red light goes off the oven has reached the temperature you preset. lf a recipe recommends to place dishes in a warmed-up oven, place the dishes in the oven after the red light has gone off for the first time. -
Seite 45: Saving Of Energy
Shapes and trays with bright or shiny surfaces are not recommended when using the conventional heating method (top and bottom heaters).The use of such tins can result in under-cooking the base of cakes. Before you take a cake out of the oven, check that it is ready using a wooden stick (when the cake is ready the stick should come out dry and clean after having been inserted in the cake). -
Seite 46: Replacing Of The Illuminant
Clean the hob after use. Clean the glass-ceramic with a commercially available detergent for glass- ceramic. Use a special sponge and warm water. Remove residuals on the glass-ceramic with a soft cloth. Do not scrub the glass-ceramic. ... -
Seite 47: Removing Of The Oven Door
3. Do not use any other type of bulb. 4. Screw the bulb in, Check its proper position in the ceramic socket. 5. Replace the lamp cover. According to the EU regulation No. 244/2009, your appliance is classified as a household appliance in accordance with the ecodesign requirements for non- directional household lamps. -
Seite 48: Trouble Shooting
4.4 Trouble shooting Emergency measures: 1. Switch off the entire appliance. 2. Disconnect the appliance from the mains (fuse box of your household power supply). 3. Contact your aftersales service. Check the schedule below before you contact your aftersales service. MALFUNCTION POSSIBLE CAUSES MEASURES... -
Seite 49: Technical Data
5. Technical data Model Built-in oven with hob Control panel Stainless steel panel Energy efficiency category Energy efficiency index 90.50 Energy consumption/conventional 0.86 kW/h Energy consumption (fan) 0.78 kW/h Net volume oven in l 57.00 Size of the appliance Medium: volume ≤ 65 l Functions Defrost / top heat and fan / bottom heat and fan / top &... - Seite 50 5. Dispose of any plastics into the corresponding containers. 6. If suitable containers are not available at your residential area, dispose of these materials at a suitable municipal collection point for waste-recycling. 7. Receive more detailed information from your retailer or your municipal facilities.
-
Seite 51: Guarantee Conditions
7. Guarantee conditions for large electric appliances, PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication. -
Seite 52: Technologie Für Den Haushalt
guarantee period. The geographical scope of the guarantee is limited with respect to appliances, which are purchased and used in Germany, Austria, Belgium, Luxembourg and the Netherlands. August 2014 TECHNOLOGIE FÜR DEN HAUSHALT SERVICE INFORMATION TECHNOLOGY FOR DOMESTIC USE Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. - Seite 53 Änderungen vorbehalten Subject to alterations Stand Updated 15.05.2017 05/18/2017 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
