Produkthandbuch für FC 300 Interbus

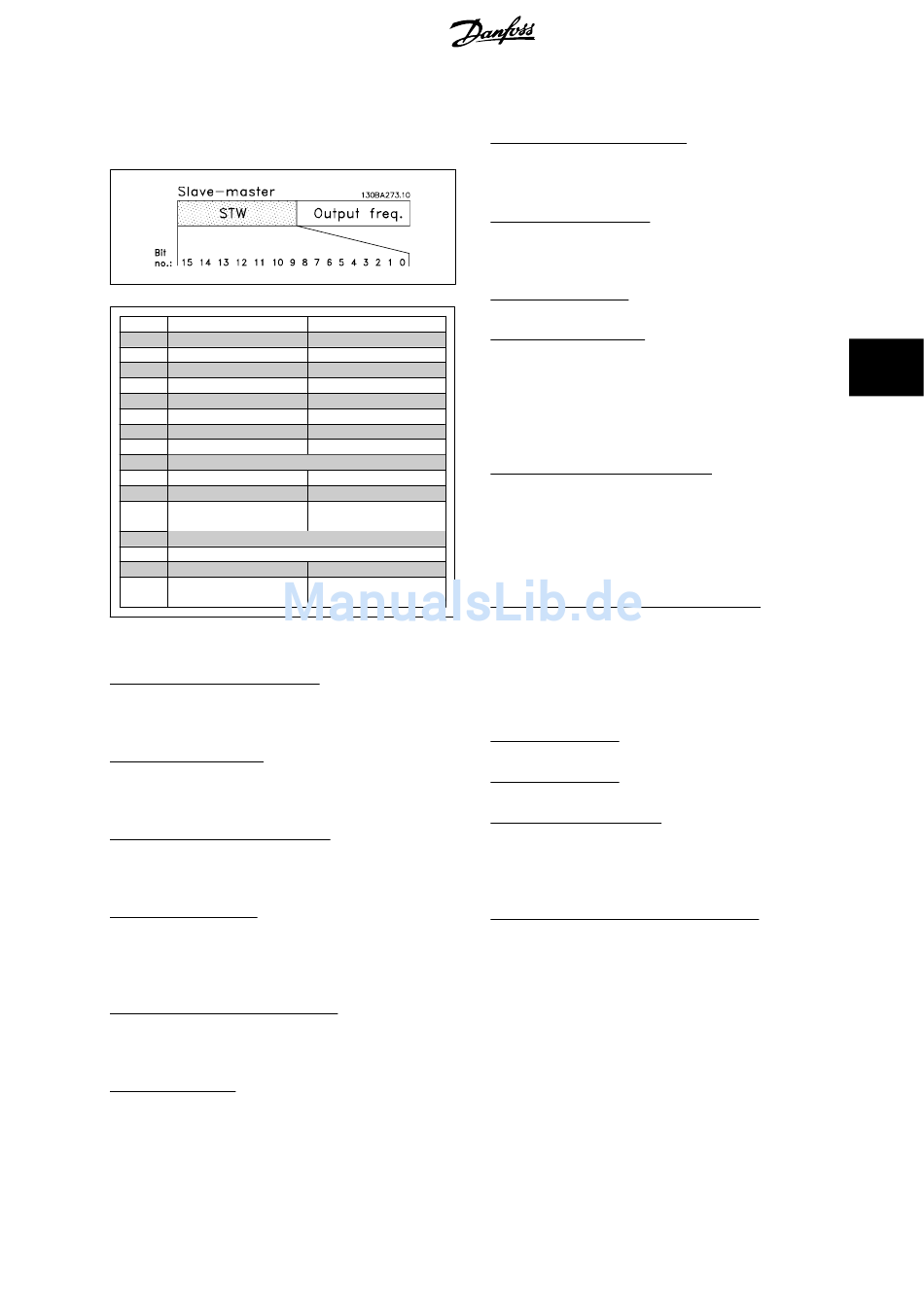

5.3.2. Zustandswort gemäß Drivecom 21-Profil
(Par. 8-10 = Profidrive-Profil)
Bit
Bitwert = 0
00
Nicht einschaltbereit
01
Ausgeschaltet
02
Betrieb deaktiviert
03
Keine Störung
04
Spannung gesperrt
05
Schnellstopp
06
Einschaltsperre
07
Keine Warnung
08
Reserviert
09
Fernsperre
10
Drehzahl Sollwert
11
Drehzahlgrenze
nicht
aktiv
12
Reserviert
13
Reserviert
14
Motor dreht nicht
15
Momentgrenze OK
Erklärung der Bits:
Bit 00, Nicht einschaltbereit/Einschaltbereit:
Bei Bit 00 = 0" liegt der Zustand unter Einschaltbereit".
Bei Bit 00 = 1" ist der Zustand mindestens = Einschaltbereit".
Bit 01, Ausschalten/Einschalten:
Bei Bit 00 = 0" liegt der Zustand unter Eingeschaltet".
Bei Bit 00 = 1" ist der Zustand mindestens = Einschaltet".
Bit 02, Betrieb deaktivieren/Betrieb freigeben:
Bei Bit 00 = 0" liegt der Zustand unter Betrieb freigeben".
Bei Bit 00 = 1" ist der Zustand mindestens Betrieb freigeben".
Bit 03, Keine Störung/Störung:
Bit 03 =0" bedeutet, dass der Anschluss der Interbus-Option OK ist.
Bit 03 = 1" bedeutet, dass die Verbindung zwischen Interbus-Option und
FU verloren oder nicht gefunden wurde.
Bit 04, Spannung sperren/Spannung aktivieren:
Bei Bit 04 = 0" ist Bit 01 des Steuerwortes 1".
Bei Bit 04 = 1" ist Bit 01 des Steuerwortes 0".
Bit 05, Schnellstopp/Start:
Bei Bit 05 = 0" ist Bit 02 des Steuerwortes 1".
Bei Bit 05 = 1" ist Bit 02 des Steuerwortes 0".
Bitwert = 1
Einschaltbereit
Eingeschaltet
Betrieb freigeben
Störung
Spannung aktiviert
Start
Einschaltfreigabe
Warnung
Fernfreigabe
Drehzahl = Sollwert
Drehzahlgrenze aktiv
Motor ein
Momentgrenze
über-
schritten
MG.33.H3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Bit 06, Start möglich/Start nicht möglich:
Bei Bit 06 = 0" ist der Zustand "Einschaltsperre".
Bei Bit 06 = 1" ist der Zustand Einschaltfreigabe".
Bit 07, Keine Warnung/Warnung:
Bei Bit 07 = 0" liegt keine Warnung vor.
Bei Bit 07 = 1" ist eine Warnung vorhanden.
Bit 08, reserviert für Danfoss
Bit 09, Fernsperre/Fernfreigabe:
Bit 09 = 0" gibt an, dass der Frequenzumrichter mittels der Stopptaste
an der Bedieneinheit gestoppt wurde oder dass in Par. 3-13
gabe
[Ort] eingestellt wurde.
Bei Bit 09 = 1" kann der Frequenzumrichter über die serielle Schnittstelle
gesteuert werten.
Bit 10, Drehzahl Sollwert/Drehzahl = Sollwert:
Bei Bit 10 = 0" weicht die aktuelle Motordrehzahl vom eingestellten Dreh-
zahlsollwert ab. Das kann z. B. dann der Fall sein, wenn die Drehzahl bei
Start/Stopp durch Rampe auf/ab verändert wird.
Bei Bit 10 = 1" entspricht die aktuelle Motordrehzahl dem eingestellten
Drehzahlsollwert.
Bit 11, Drehzahlgrenze nicht aktiv/Drehzahlgrenze aktiv:
Bei Bit 11 = 0" ist die in Par. 4-11/4-12
Hz)
Max. Drehzahl/Frequenz (UPM/Hz)
und Par. 4-13/4-14
Ausgangsfrequenz über- oder unterschritten.
Bei Bit 11 =1" liegt die Ausgangsfrequenz innerhalb der genannten Gren-
zen.
Bit 12, Drivecom-reserviert
Bit 13, Drivecom-reserviert
Bit 14, Motor ein/Motor dreht nicht:
Bei Bit 14 = 0" läuft der Motor nicht.
Bei Bit 14 = 1" hat der FC-Motor ein gültiges Startsignal oder die Aus-
gangsfrequenz ist höher als 0 Hz.
Bit 15, Momentgrenze OK/Momentgrenze überschritten:
Bei Bit 15 = 0" ist die über PCD 4 empfangene Drehmomentgrenze ak-
zeptiert und liegt im zulässigen Bereich.
Bei Bit 15 = 1" überschreitet die empfangene Drehmomentgrenze die in
Par. 4-15 und 4-16 eingestellten Grenzwerte.
5. FC 300 steuern
Sollwertvor-
Min. Drehzahl/Frequenz (UPM/
eingestellte
5
27
