Produkthandbuch für FC 300 Interbus
Der RS-485-Terminierungsschalter am FC 300 (BUS-TER.) muss auf EIN" gestellt sein.

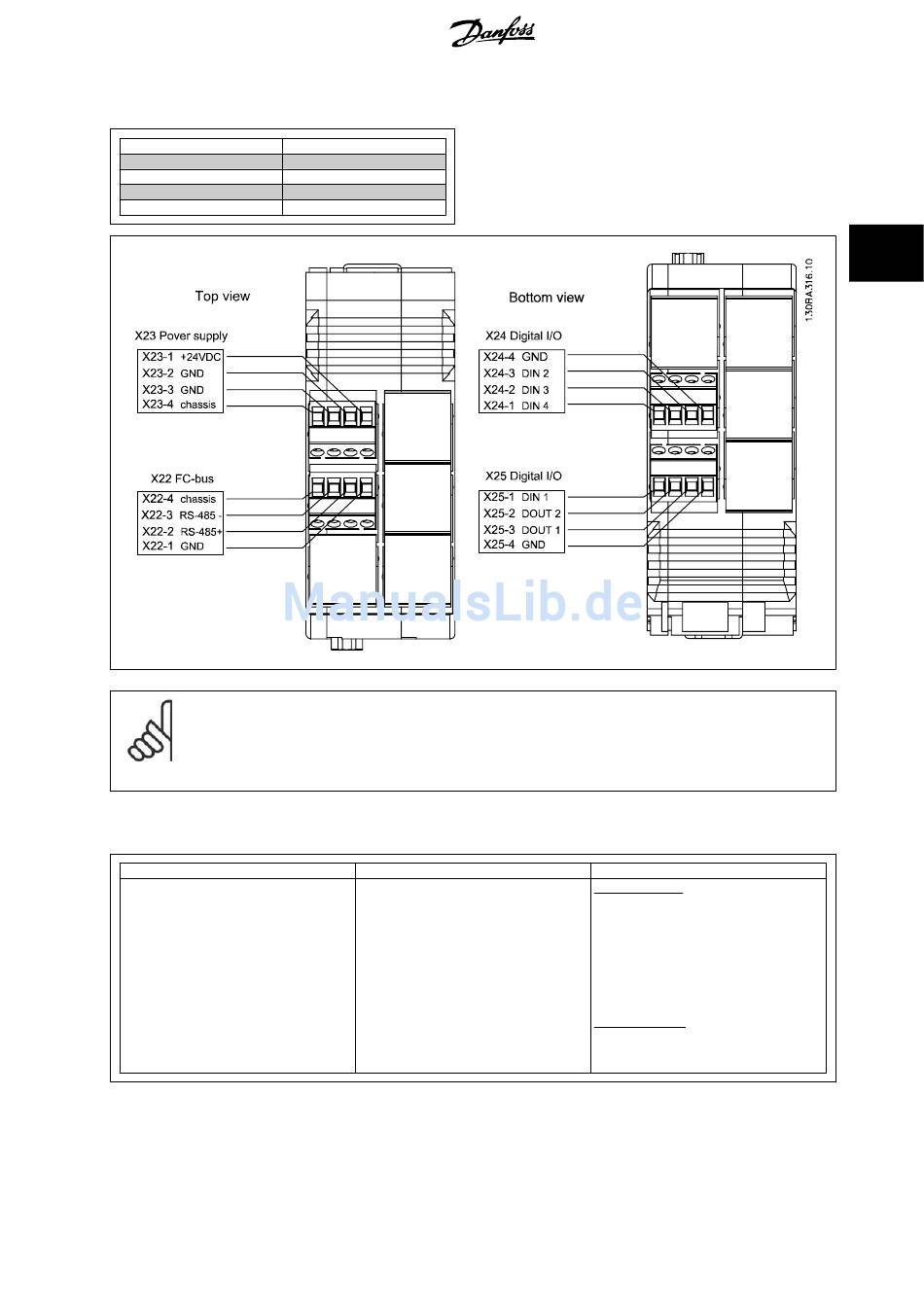

Interbus-Option
X22-1
X22-2
X22-3
X22-4
ACHTUNG!
Die Interbus-Option muss geerdet werden. Die Erdung lässt sich auf verschiedene Weisen ausführen:
-
Über die DIN-Schiene
-
Über den Anschluss X23-4 oder X22-4
3.3.2. E/A-Daten
X22: FC-Bus
RS-485
FC 302
61 (RS 485 COM)
68 (RS 485 +)
69 (RS 485 -)
Gehäusemasse am FC 300
X23: Spannungsversorgung
Spannungsniveau: 24 V DC ±15 %
Stromaufnahme: max. 160 mA ohne Last
an Digitalausgängen
MG.33.H3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
X24+25: Digitale E/A
Digitaleingänge:
Spannungsniveau: 0-24 V DC
Spannungsniveau, logisch „0": < 5 V DC
Spannungsniveau, logisch „1": > 9 V DC
Max. Eingangsspannung: 28 V DC
Min. Eingangsspannung: -28 V DC
Frequenzbereich: DC - 250 Hz
Arbeitszyklus, Min. Pulsbreite: 2 ms
Eingangswiderstand: ca. 4 kΩ
Digitalausgänge:
Spannungsniveau: 0-24 V DC (PNP mit of-
fenem Kollektor) mit Kurzschlussschutz
Max. Ausgangsstrom: 25 mA
3. Installieren
