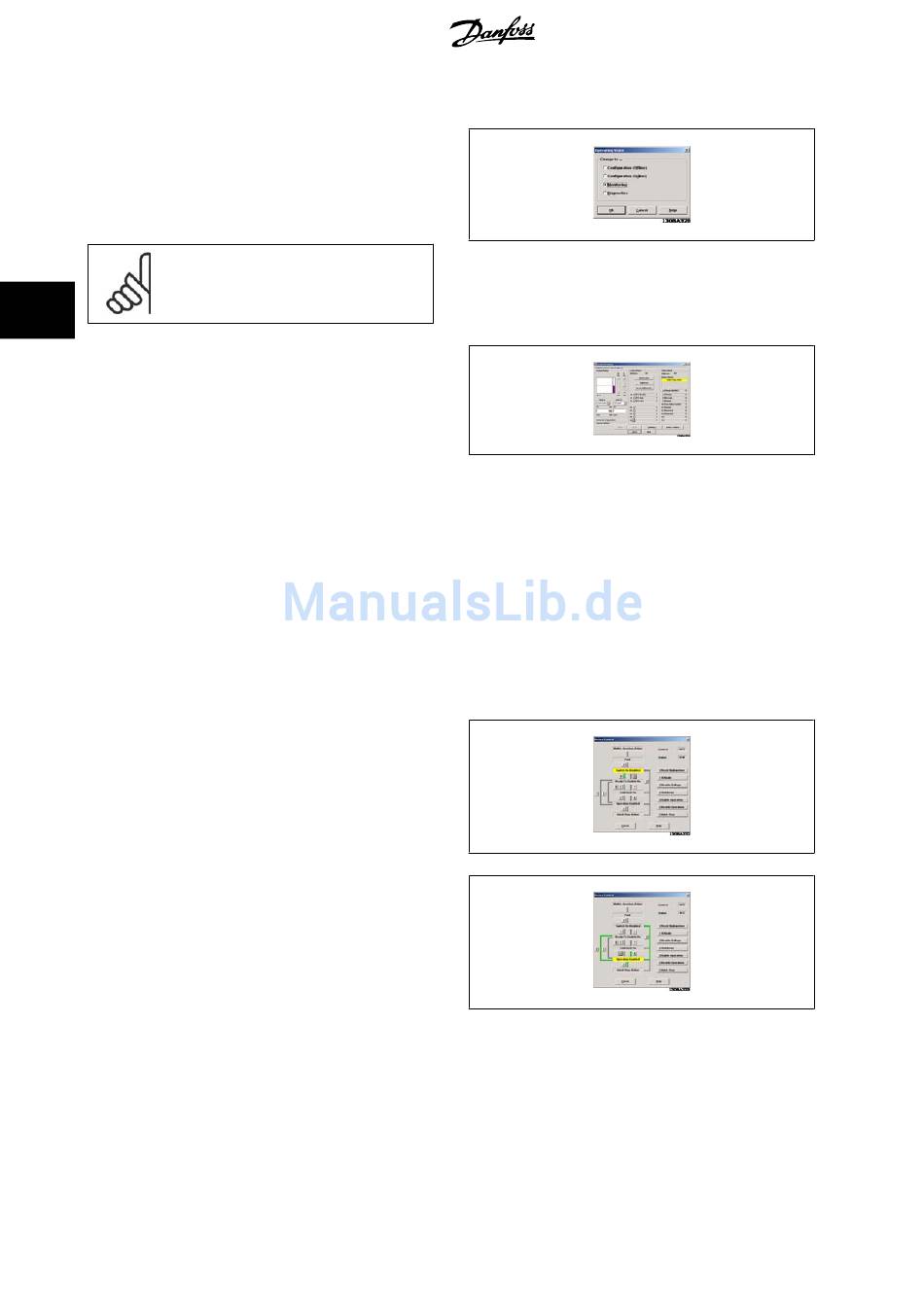

4. Konfigurationsanleitung
4.1.4. Drivecom-Profil
Die Interbus-Option hat das Drivecom-Steuerprofil implementiert.
Durch Wechseln des Betriebszustands von Online auf Monitor können das
Steuerwort und der Sollwert zum Frequenzumrichter geschrieben wer-
den. In der Betriebsart „Monitor" können auch Parameter gelesen und
geschrieben werden.
ACHTUNG!
Das Drivecom-Profil ist nur aktiv, wenn das Profidrive-
4
Profil in Par. 8-10 Steuerwortprofil gewählt wurde.
Jetzt kann der integrierte Drivecom-Monitor in der CMD-Software gest-
artet werden, indem Sie auf das Menü „Anschaltbaugruppe" klicken und
die Option Drivecom wählen.
Der Drivecom-Monitor zeigt jetzt Danfoss, VLT FC 300, Profil: 21 oben
links.
Der Drivecom-Monitor ist in drei Bereiche aufgeteilt:
Analoge Anzeige, Steuerwort und Statuswort (Zustandswort)
Im Bereich „Analoge Anzeige" kann der Sollwert festgelegt werden.
Im Bereich „Steuerwort" können Start- und Stoppbefehle zum Frequen-
zumrichter gesendet werden.
Im Bereich „Statuswort" wird das aktuelle Zustandswort aus dem Fre-
quenzumrichter gelesen und angezeigt. Durch Klicken auf die Schaltflä-
che „Einstellungen" können Sie den Drivecom-Monitor konfigurieren.
Auf „Gerätesteuerung" klicken, um die Steuerung des VLT-Frequenzum-
richters zu beginnen. Beachten Sie bitte, dass sich das Steuerwort ändert,
wenn sich der Zustand ändert.
Klicken Sie auf 4 für „Einschaltbereit" und auf 2 für „Einschalten".
Nach Klicken auf 5 sollte der VLT-Frequenzumrichter den Motor starten.
Das Steuerwort ist nun 7F Hex.
Auf „Schließen" klicken.
18
MG.33.H3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Produkthandbuch für FC 300 Interbus
