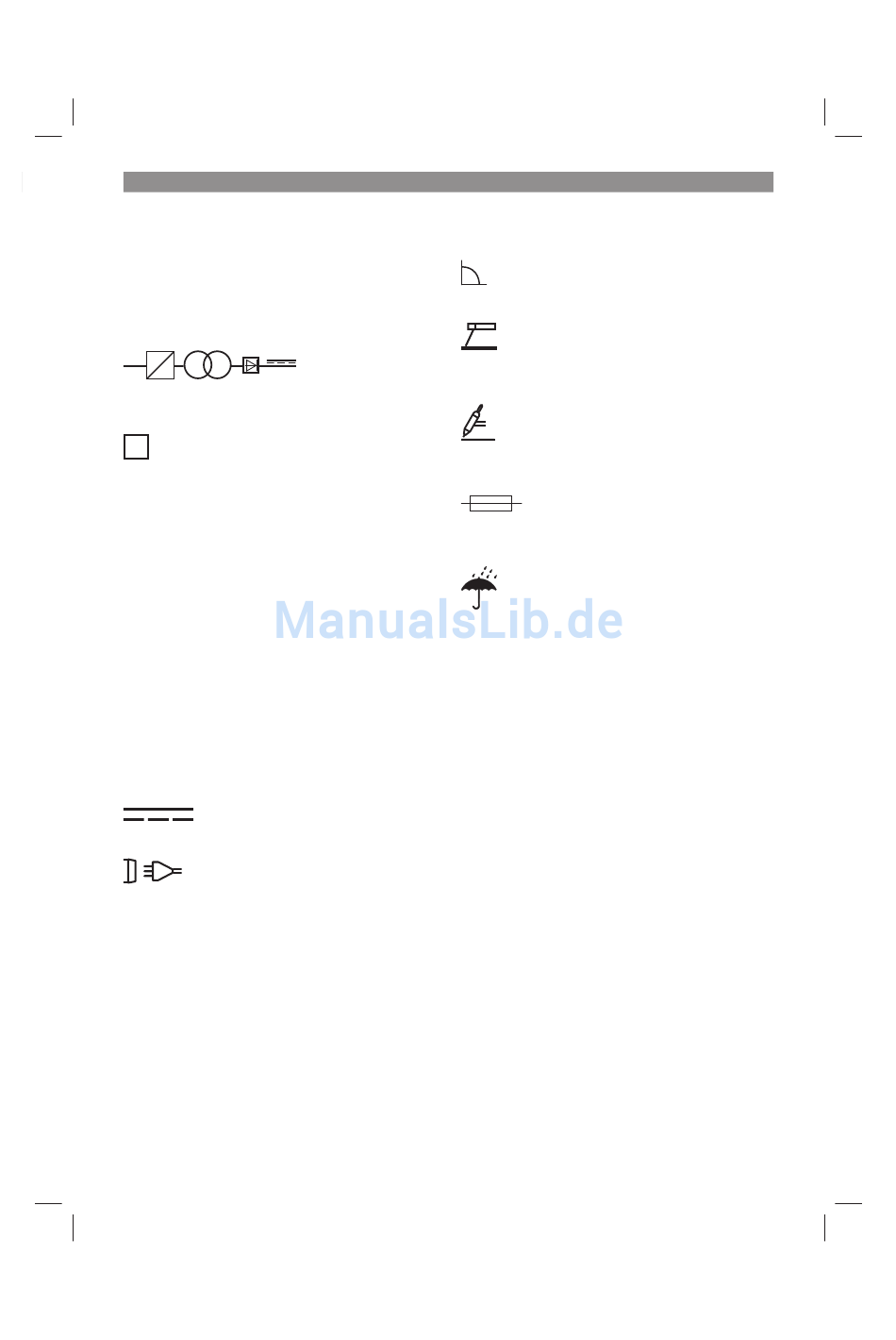

4. Tehnički podaci
EN 60974-1
Evropski standard za uređaje za zavarivanje svet-
losnim lukom-ručno zavarivanje sa ograničenim
trajanjem uključenosti.
1~ f
1
f
2
Jednofazni statički frekventni pretvarač-
transformator-ispravljač.
S
Simbol za izvore struje zavarivanja koji su podesni
za zavarivanje u okolini s povećanom opasnošću
od električne struje.
~ 50 Hz
Naizmenična struja i dimenzionirana vrednost
frekvencije [Hz]
U 0
Nominalni napon praznog hoda [V]
Ø
Prečnik elektroda [mm]
U 2
Napon zavarivanja [V]
I 2
Struja zavarivanja [A]
Istosmerna struja
Mrežni ulaz; broj faza kao i simbol naizmenične
struje i dimenzionirana vrednost frekvencije
U 1
Napon strujne mreže [V]
I 1max
Najveća dimenzionirana vrednost strujne
mreže [A]
Anl_TC_IW_170_SPK1.indb 73 Anl_TC_IW_170_SPK1.indb 73
RS
I 1eff
Efektivna vrednost najjače struje mreže [A]
Simbol za karakterističnu silaznu liniju
Ručno zavarivanje svetlosnim lukom sa šipkastim
obloženim elektrodama
Zavarivanje WIG postupkom (Wolfram-Inertni-
Gas)
Osigurač s nominalnom vrednošću u amperima
na priključku struje mreže
Ne držite niti ne koristite uređaj u vlažnoj ili mokroj
sredini ili na kiši.
IP 21 S
Vrsta zaštite
H
Klasa izolacije
X
Trajanje uključivanja
Priključak strujne mreže: ....... 230-240 V ~ 50 Hz
Napon praznog hoda .................................. 80 V
Snaga ................................... 6,3 kVA kod 150 A
Osigurač (A) ................................................... 16
Težina .............................................. cirka 5,9 kg
Zavarivanje šipkastim obloženim elektroda-
ma:
Struja zavarivanja ............................... 20 – 150 A
Trajanje uključenosti X
30% .......................................................... 150 A
60% .......................................................... 106 A
100% .......................................................... 82 A
