Mindestabstände Innenmodule
2
A

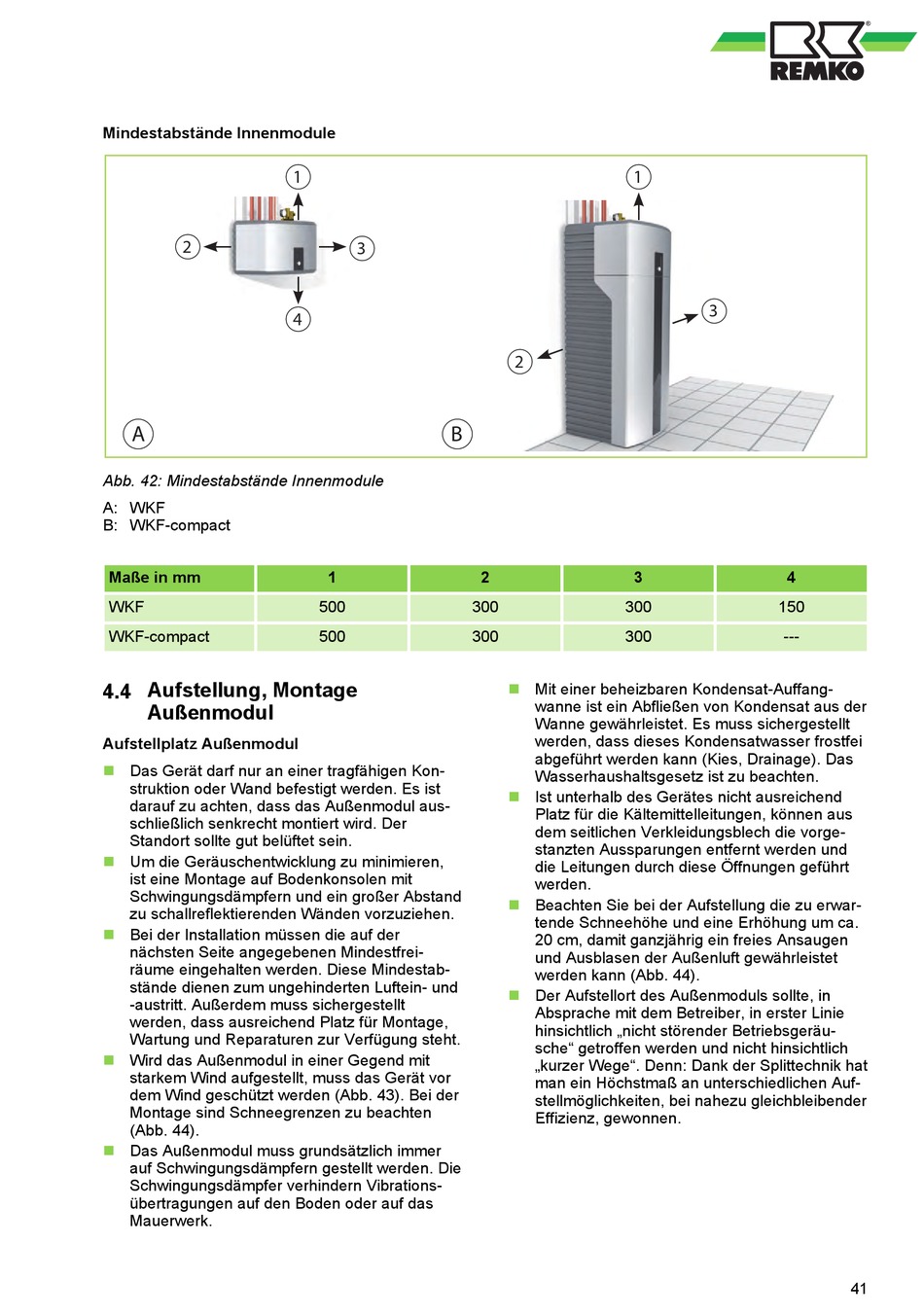

Abb. 42: Mindestabstände Innenmodule
A: WKF
B: WKF-compact
Maße in mm
WKF
WKF-compact
4.4 Aufstellung, Montage
Außenmodul
Aufstellplatz Außenmodul
n Das Gerät darf nur an einer tragfähigen Kon-
struktion oder Wand befestigt werden. Es ist
darauf zu achten, dass das Außenmodul aus-
schließlich senkrecht montiert wird. Der
Standort sollte gut belüftet sein.
n Um die Geräuschentwicklung zu minimieren,
ist eine Montage auf Bodenkonsolen mit
Schwingungsdämpfern und ein großer Abstand
zu schallreflektierenden Wänden vorzuziehen.
n Bei der Installation müssen die auf der
nächsten Seite angegebenen Mindestfrei-
räume eingehalten werden. Diese Mindestab-
stände dienen zum ungehinderten Luftein- und
-austritt. Außerdem muss sichergestellt
werden, dass ausreichend Platz für Montage,
Wartung und Reparaturen zur Verfügung steht.
n Wird das Außenmodul in einer Gegend mit
starkem Wind aufgestellt, muss das Gerät vor
dem Wind geschützt werden (Abb. 43). Bei der
Montage sind Schneegrenzen zu beachten
(Abb. 44).
n Das Außenmodul muss grundsätzlich immer
auf Schwingungsdämpfern gestellt werden. Die
Schwingungsdämpfer verhindern Vibrations-
übertragungen auf den Boden oder auf das
Mauerwerk.
1
3
4
B
1
500
500
1
2
2 3
300 300
300 300
n Mit einer beheizbaren Kondensat-Auffang-
wanne ist ein Abfließen von Kondensat aus der
Wanne gewährleistet. Es muss sichergestellt
werden, dass dieses Kondensatwasser frostfei
abgeführt werden kann (Kies, Drainage). Das
Wasserhaushaltsgesetz ist zu beachten.
Ist unterhalb des Gerätes nicht ausreichend
n
Platz für die Kältemittelleitungen, können aus
dem seitlichen Verkleidungsblech die vorge-
stanzten Aussparungen entfernt werden und
die Leitungen durch diese Öffnungen geführt
werden.
n Beachten Sie bei der Aufstellung die zu erwar-
tende Schneehöhe und eine Erhöhung um ca.
20 cm, damit ganzjährig ein freies Ansaugen
und Ausblasen der Außenluft gewährleistet
werden kann (Abb. 44).
n Der Aufstellort des Außenmoduls sollte, in
Absprache mit dem Betreiber, in erster Linie
hinsichtlich „nicht störender Betriebsgeräu-
sche" getroffen werden und nicht hinsichtlich
„kurzer Wege". Denn: Dank der Splittechnik hat
man ein Höchstmaß an unterschiedlichen Auf-
stellmöglichkeiten, bei nahezu gleichbleibender
Effizienz, gewonnen.
3
4
150
---
