REMKO WKF-compact 85 Montageanleitung Und Bedienungsanleitung Seite 14

REMKO WKF / WKF-compact
Bezeichnungen der Rohranschlüsse
3 4
2
1
8
A

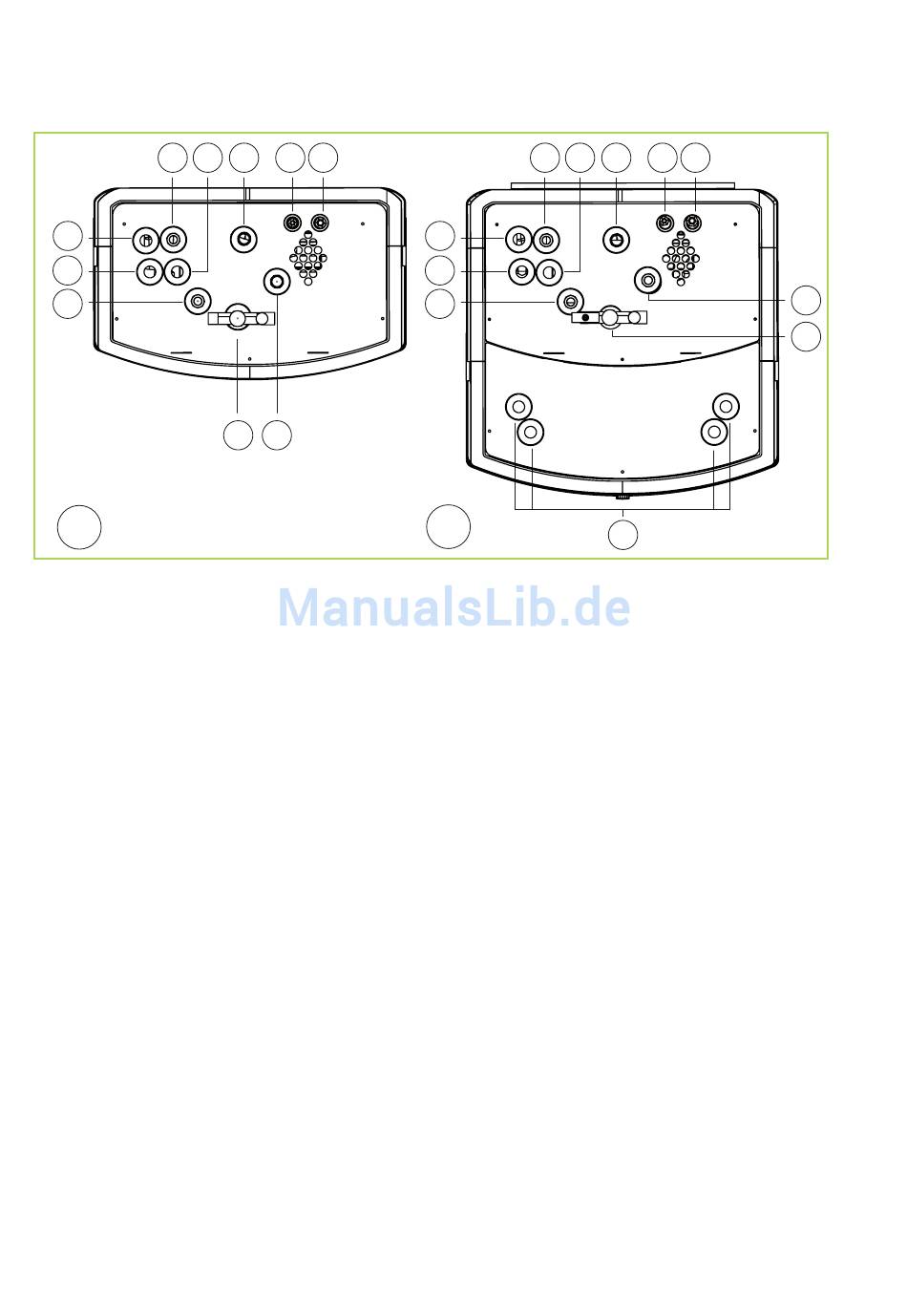

Abb. 5: Bezeichnungen der Rohranschlüsse
A: WKF 85/120/180
B: WKF-compact 85/120/180
1: Zirkulation
2: Kaltwasser Zulauf
3: Vorlauf Heizung
4: Warmwasser
5: Rücklauf Heizung
14
5 6 7
9 10
3 4
2
1
8
B
6: Kältemittel Flüssigkeitsleitung 3/8"
7: Kältemittel Heißgasleitung 5/8"
8: 2. Wärmeerzeuger Rücklauf
(Austritt Wärmepumpe)
9: Sicherheitsbaugruppe
10: 2. Wärmeerzeuger Vorlauf
(Eintritt Wärmepumpe)
11: Anschlüsse Solar
5 6 7
11
10
9
