Kurzanleitung

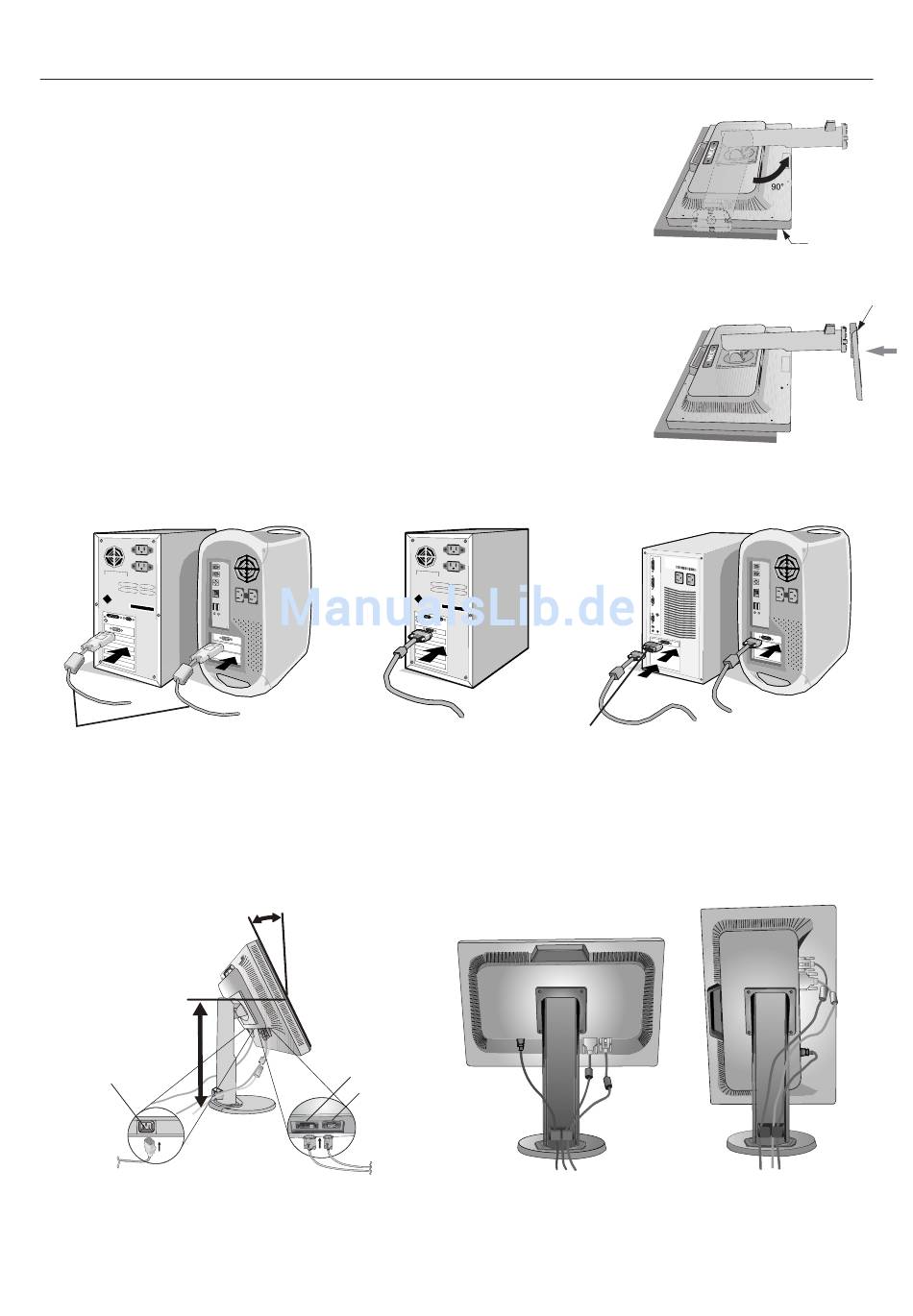

So befestigen Sie den Standfuß am Fuß des LCD-Monitors:
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung 1).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab, um die
Bedienelemente auf der Vorderseite nicht zu beschädigen.
2. Drehen Sie den Fuß bitte um 90 Grad, wie in Abbildung 1 dargestellt.
HINWEIS: Ziehen Sie den Monitorfuß vorsichtig heraus.
3. Befestigen Sie den Fuß am LCD-Monitor und ziehen Sie die Schrauben an der
Unterseite des Standfußes fest (Abbildung 2).
HINWEIS: Führen Sie diesen Vorgang in umgekehrter Reiehenfolge aus, wenn Sie den Monitor
wieder verpacken möchten.
Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:
1. Schalten Sie Ihren Computer aus.
2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit dem
Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.
PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des
entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System
(Abbildung A.2). Ziehen Sie die Schrauben fest.
Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an, und verbinden
Sie dann das Mini-D-SUB-Kabel (15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung A.3).
Ziehen Sie die Schrauben fest.
DVI-Signalkabel
Abbildung A.1
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 15 Grad und heben Sie ihn in
die höchste Position (Abbildung B.1).
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen auf der Rückseite des Monitors (Abbildung B.1).
5. Führen Sie das Videosignalkabel, das Audiokabel und das Netzkabel durch die Aussparungen im Monitorfuß, wie in
Abbildung B.2/Abbildung B.3 dargestellt.
Höchste Fußposition
Netzkabel
Abbildung B.1
Abbildung A.2
15° Neigung
Eingang (DVI)
Eingang (D-SUB)
Macintosh-Kabeladapter
(nicht mitgeliefert)
Abbildung B.2
Deutsch-6
Bedienelemente
Abbildung 1
Abbildung 2
Abbildung A.3
Abbildung B.3
Schrauben
