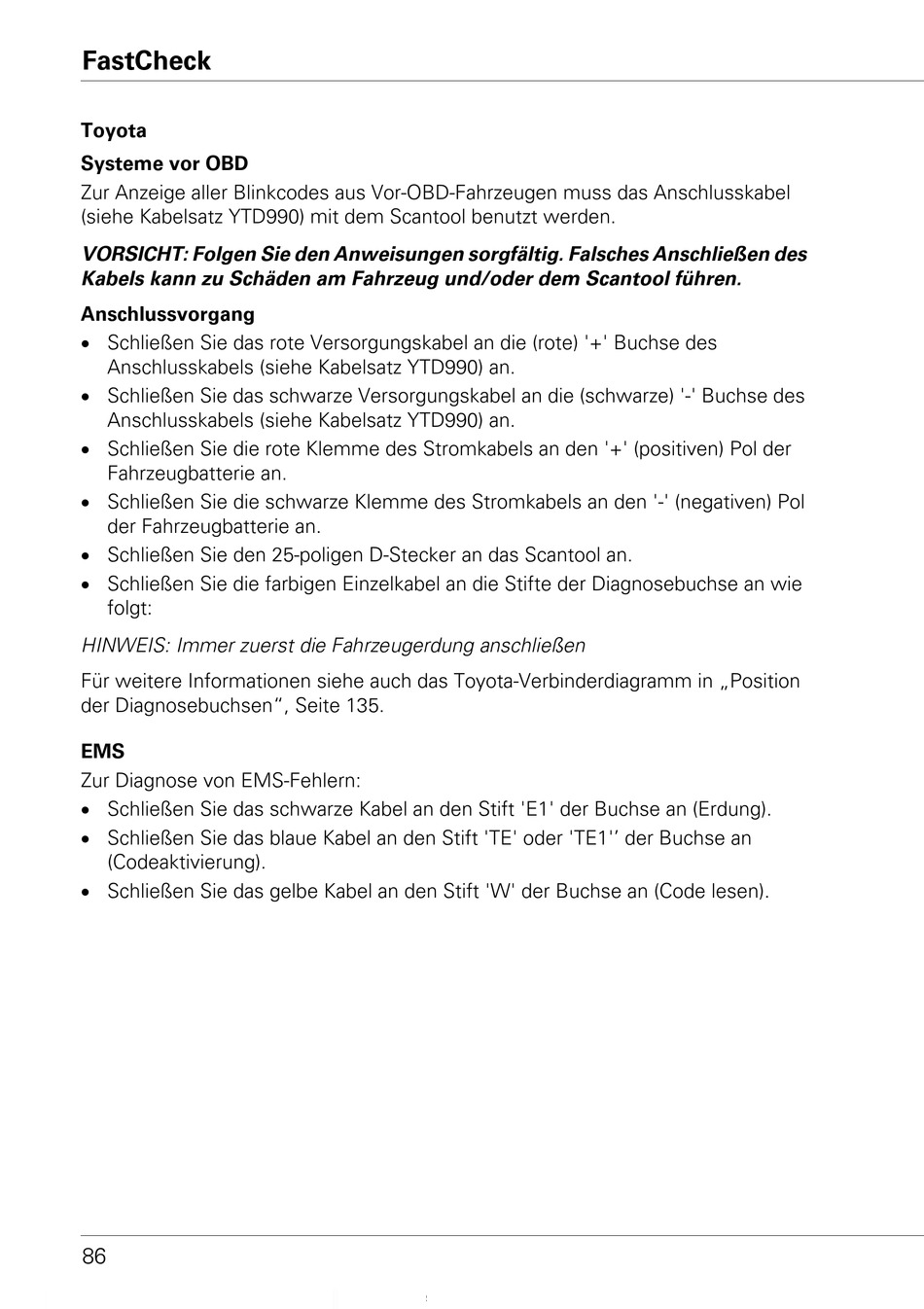

FastCheck
Toyota
Systeme vor OBD
Zur Anzeige aller Blinkcodes aus Vor-OBD-Fahrzeugen muss das Anschlusskabel
(siehe Kabelsatz YTD990) mit dem Scantool benutzt werden.
VORSICHT: Folgen Sie den Anweisungen sorgfältig. Falsches Anschließen des
Kabels kann zu Schäden am Fahrzeug und/oder dem Scantool führen.
Anschlussvorgang
 Schließen Sie das rote Versorgungskabel an die (rote) '+' Buchse des
Anschlusskabels (siehe Kabelsatz YTD990) an.
 Schließen Sie das schwarze Versorgungskabel an die (schwarze) '-' Buchse des
Anschlusskabels (siehe Kabelsatz YTD990) an.
 Schließen Sie die rote Klemme des Stromkabels an den '+' (positiven) Pol der
Fahrzeugbatterie an.
 Schließen Sie die schwarze Klemme des Stromkabels an den '-' (negativen) Pol
der Fahrzeugbatterie an.
 Schließen Sie den 25-poligen D-Stecker an das Scantool an.
 Schließen Sie die farbigen Einzelkabel an die Stifte der Diagnosebuchse an wie
folgt:
HINWEIS: Immer zuerst die Fahrzeugerdung anschließen
Für weitere Informationen siehe auch das Toyota-Verbinderdiagramm in „Position
der Diagnosebuchsen", Seite 135.
EMS
Zur Diagnose von EMS-Fehlern:
 Schließen Sie das schwarze Kabel an den Stift 'E1' der Buchse an (Erdung).
 Schließen Sie das blaue Kabel an den Stift 'TE' oder 'TE1'' der Buchse an
(Codeaktivierung).
 Schließen Sie das gelbe Kabel an den Stift 'W' der Buchse an (Code lesen).
86
