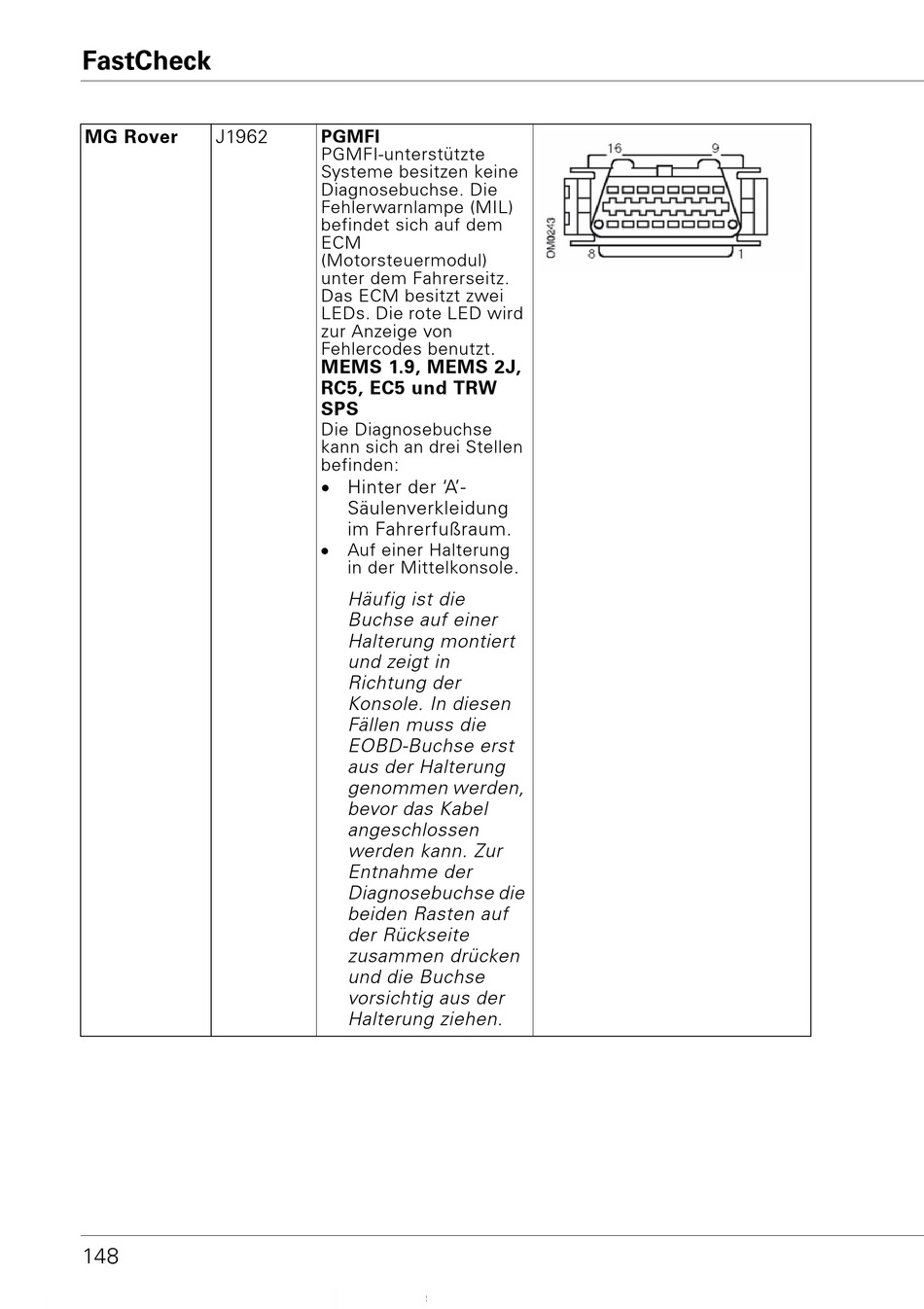

FastCheck
MG Rover J1962
148
PGMFI
PGMFI-unterstützte
Systeme besitzen keine
Diagnosebuchse. Die
Fehlerwarnlampe (MIL)
befindet sich auf dem
ECM
(Motorsteuermodul)
unter dem Fahrerseitz.
Das ECM besitzt zwei
LEDs. Die rote LED wird
zur Anzeige von
Fehlercodes benutzt.
MEMS 1.9, MEMS 2J,
RC5, EC5 und TRW
SPS
Die Diagnosebuchse
kann sich an drei Stellen
befinden:
 Hinter der 'A'-
Säulenverkleidung
im Fahrerfußraum.
 Auf einer Halterung
in der Mittelkonsole.
Häufig ist die
Buchse auf einer
Halterung montiert
und zeigt in
Richtung der
Konsole. In diesen
Fällen muss die
EOBD-Buchse erst
aus der Halterung
genommen werden,
bevor das Kabel
angeschlossen
werden kann. Zur
Entnahme der
Diagnosebuchse die
beiden Rasten auf
der Rückseite
zusammen drücken
und die Buchse
vorsichtig aus der
Halterung ziehen.
