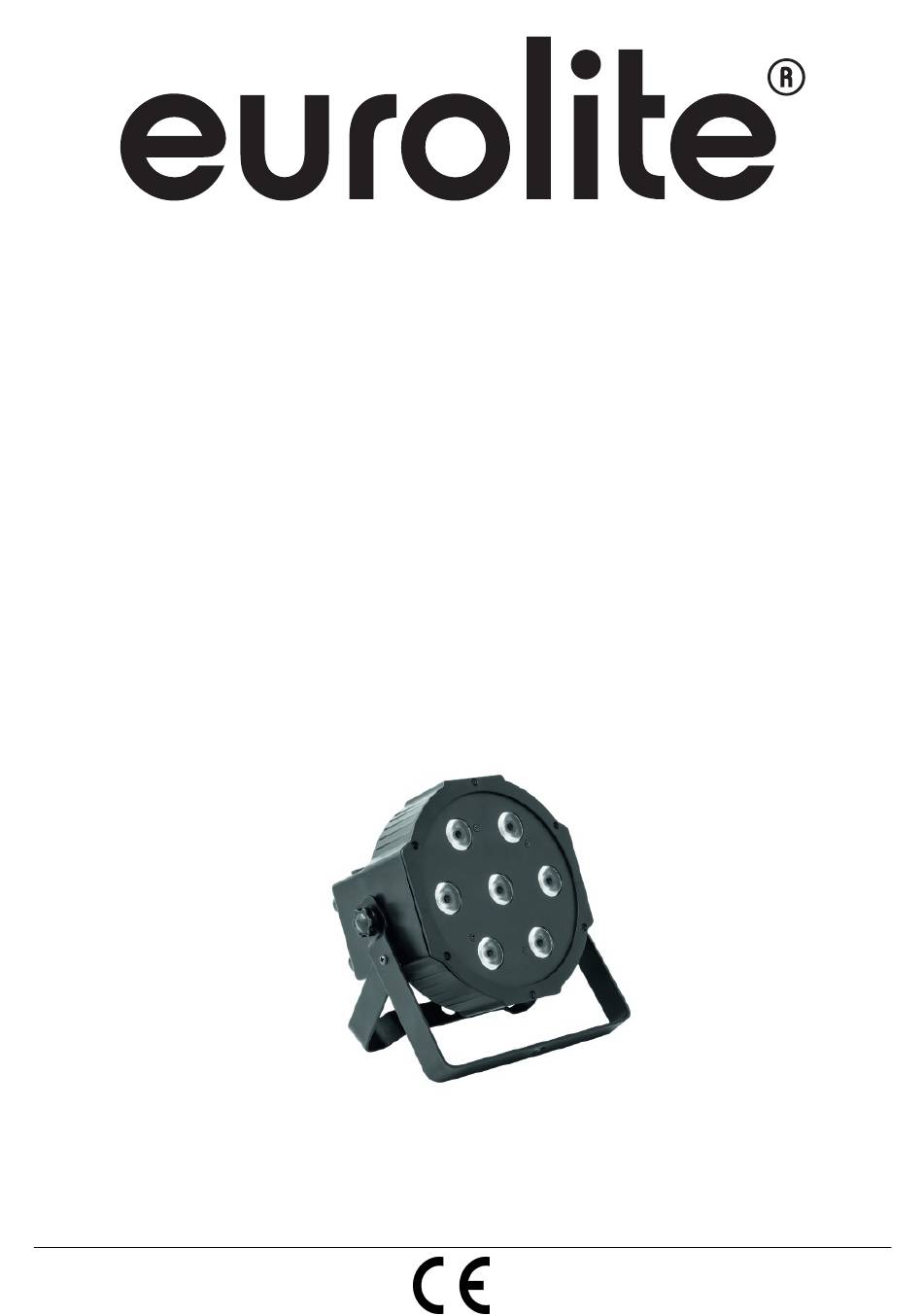

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED SLS-7-QCL 7x10W RGBW Floor Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51915377 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00089853.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SLS-7-QCL 7x 10 W Floor entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse II.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V AC, 50/60 Hz ~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung

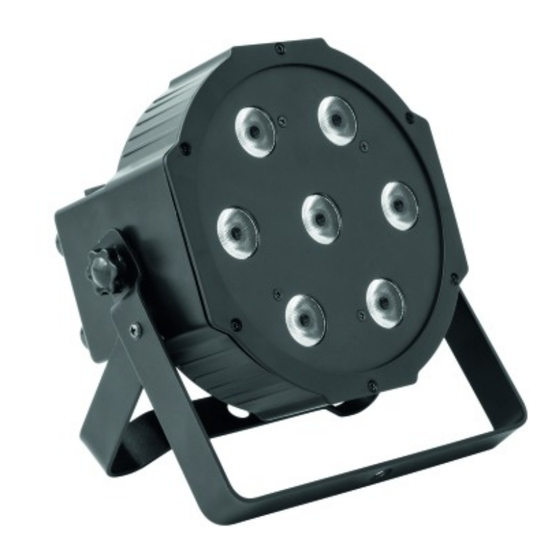

GERÄTEBESCHREIBUNG Features Slimline LED Spot 7x10W QCL Funktionen: statische Farben, RGBW-Farbmischung, interne Programme, Dimmer, Strobe, 5, 6 oder 8 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten Master/Slave-Betrieb für synchrone Abläufe bei mehreren Geräten Musiksteuerung über eingebautes Mikrofon Mikrofonempfindlichkeit einstellbar ... - Seite 7 Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.
-
Seite 8: Dmx512-Ansteuerung
LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 9: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. - Seite 10 Feste Farben Drücken Sie die MODE-Taste, um den feste Farben Modus aufzurufen. Auf dem Display erscheint „CoLo-“. Jetzt mit ENTER-Taste bestätigen. Jetzt können Sie die gewünschte Farbe über die UP/DOWN-Tasten auswählen. Modus: Wert: Funktion: CC01 CC02 B + W CC03 CC04 R + W CC05...
-
Seite 11: Dmx-Modus
Dimmer Modus Drücken Sie die MODE Taste, bis auf dem Display „rgbu“ erscheint. Über die UP oder DOWN Tasten können Sie die gewünschten Werte eingeben. Drücken Sie die MODE Taste erneut, mit ENTER bestätigen um die Flash Geschwindigkeit einzustellen. Über die UP oder DOWN Tasten können Sie die gewünschten Werte eingeben. Modus: Wert: Funktion:... - Seite 12 6-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Grün (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Blau (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Weiß (0 – 100%) Kanal: Wert: Funktion:...
-
Seite 13: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 14: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 63 W DMX-Steuerkanäle: 5/6/8 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maximale Umgebungstemperatur T 45° C Max. Leuchtentemperatur im Beharrungszustand T 73° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: F 1 A, 250V... -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SLS-7-QCL 7x 10 W FLOOR. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 16: Health Hazard
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock. -
Seite 17: Description Of The Device
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters. The relative humidity must not exceed 50 % with an ambient temperature of 45° C. This device must only be operated in an altitude between -20 and 2000 m over NN. Never use the device during thunderstorms. -
Seite 18: Overview
Overview rear (1) DMX-Out socket (2) Microphone (3) DMX-In plug (4) Power out (5) Rubber feet (6) LED Display with programming buttons (7) Power supply (8) Fuseholder INSTALLATION The device can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the valid standards and national regulation during the installation! -
Seite 19: Dmx512 Control
Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's weight. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Seite 20: Master/Slave Operation
Attention: It is recommended to renew the connection with the power mains after every 8 devices. OPERATION After you connected the EUROLITE LED SLS-7 QCL 7x10W Floor to the mains, the device starts running. The LED display lights up and you can now choose the desired settings via the buttons MODE, ENTER, UP and DOWN. -
Seite 21: Stand-Alone Mode
STAND ALONE MODE Setting Solid Colors Internal programs Sound Control Slave setting Dimmer DMX MODE 5CH, 6CH and 8CH selection Setting Solid colors Press the MODE button on select the solid color mode, when display shows “Colo-“, you can select the desired solid color via the UP or Down buttons (see following graphic). -
Seite 22: Dmx-Mode
Slave mode Press the MODE button until the display shows “SLAU”, and you can select which devices should serve as slaves. Press ENTER to confirm. Dimmer mode Press the MODE button until the display shows “rgbu” You can select the desired brightness values via the UP or DOWN buttons. Press the MODE button again and with ENTER select and confirm the flash speed. - Seite 23 6 channel mode Channel: Value: Function: 000 – 255 Red (0 – 100%) Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 White (0 – 100%) Channel: Value: Function:...
-
Seite 24: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
