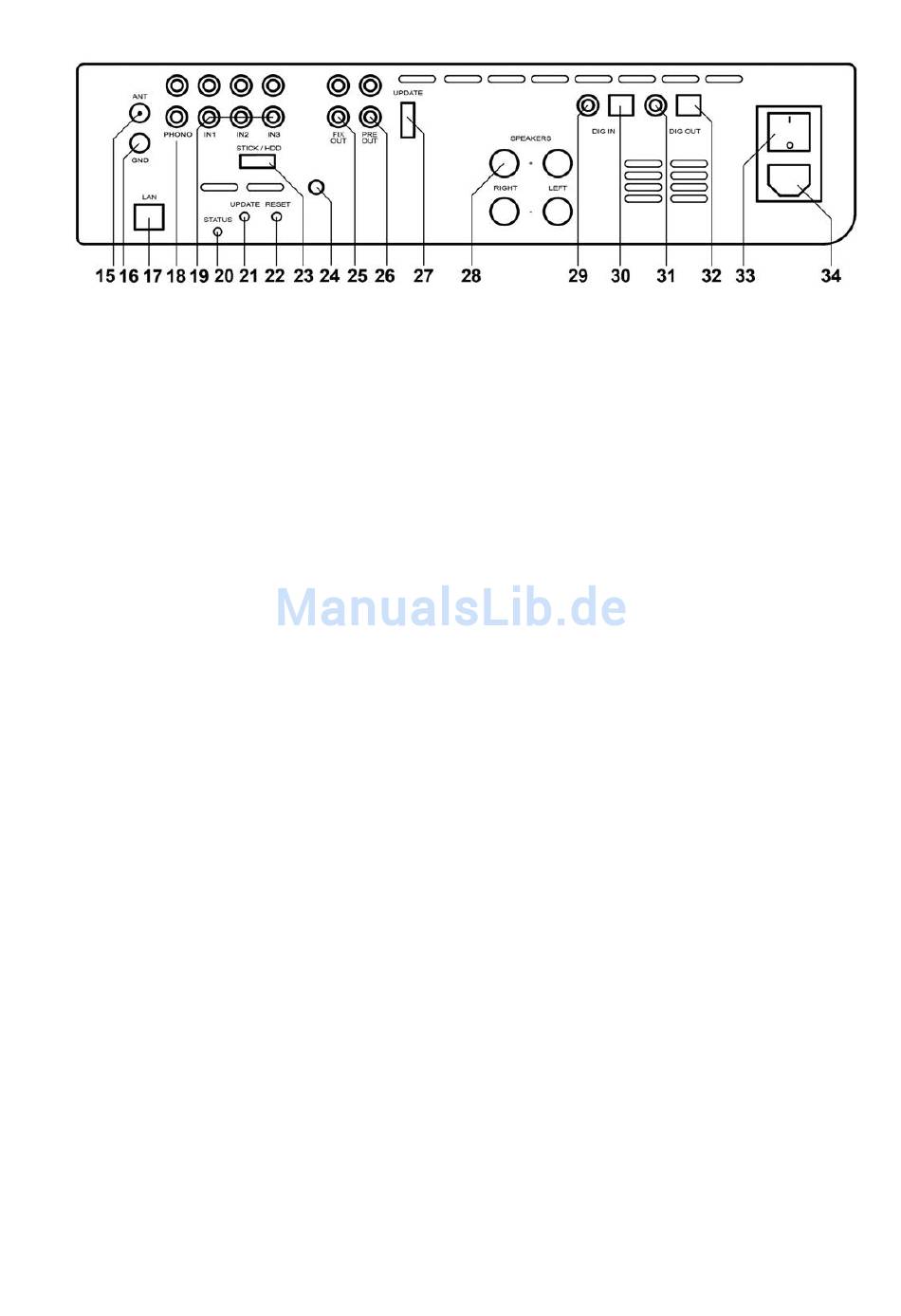

15 Antennenanschluss FM-Tuner
16 Erdanschluss für Plattenspieler
17 Netzwerkanschluss (LAN)
18 Phonoeingang
19 Hochpegeleingänge
20 Status-LED
21 Update-Taste für Streamingmodul
22 Reset-Taste für Streamingmodul
23 USB-Eingang für Datenträger
(STICK HDD)
24 WLAN-Antennenanschluss (WiFi)
1.3 Aufstellung und Kühlung
Die Endstufen Ihres CS 2.2 benötigen Kühlung. Daher ist es sehr wichtig, dass die Luftzufuhr
von unten sowie das Abströmen der erwärmten Luft nach hinten ungehindert möglich ist.
Achten Sie unbedingt auf eine möglichst freie Aufstellung des CS 2.2 auf einem festen
Untergrund. Die Lüftungsschlitze auf der Geräteunterseite dürfen nicht verschlossen werden.
Zudem sollte der Aufstellungsort vor direkter Sonneneinstrahlung geschützt sein.
1.4 Netzanschluss
Verbinden Sie das mitgelieferte Netzkabel mit dem Kaltgeräteanschluss (34) und einer
Schukosteckdose.
HINWEIS: Bitte lassen Sie den CS 2.2 vorerst ausgeschaltet (Netzschalter (33) in
Nullposition), bis Sie alle Kabelverbindungen zum Rest der Anlage hergestellt haben.
1.5 Anschluss analoger Klangquellen
Hochpegelquellen
Zum Anschluss von analogen Signalquellen verbinden sie diese über geeignete Kabel mit den
Eingangsbuchsen (19) des CS 2.2. Der linke Kanal wird an die obere Cinchbuchsenreihe
angeschlossen, der rechte Kanal an die untere Reihe.
25 Aufnahmeausgang
26 Vorstufenausgang
27 Konfigurationsschnittstelle
28 Lautsprecherausgänge
29 Koaxialer Digitaleingang
30 Optischer Digitaleingang
31 Koaxialer Digitalausgang
32 Optischer Digitalausgang
33 Netzschalter
34 Kaltgeräteanschluss
7
