- Seite 1 Bedienungsanleitung EVOLUTION CS 5.2...

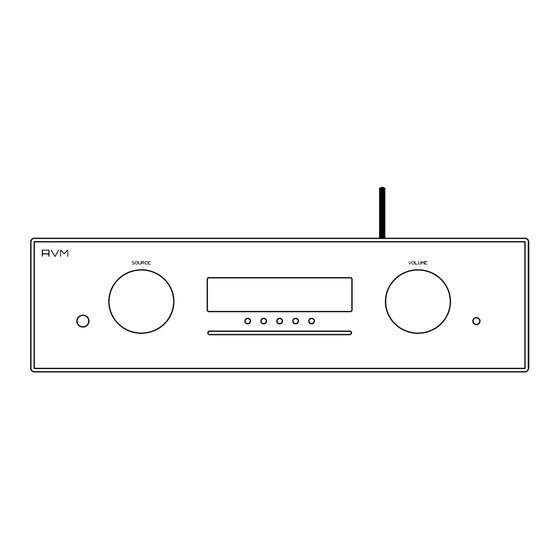

- Seite 2 Sehr geehrter Musikliebhaber, wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem EVOLUTION CS 5.2 haben Sie eine klanglich hervorragende und vielseitig einsetzbare HiFi-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihres Compact Streaming CD-Receivers auf umfassende Weise...
-
Seite 3: Inhaltsverzeichnis
3.15 FM auto store 3.16 Reset Inhaltsverzeichnis 3.17 personal setup Fernbedienung Vorwort Übersicht Farbdisplay Inhaltsverzeichnis Schnelltasten (Hotkeys) Inbetriebnahme Systemeinstellungen Lieferumfang 4.4.1 Gerät wählen Übersicht 4.4.2 Zone wechseln Aufstellung und Kühlung 4.4.3 Informationen Netzanschluss 4.4.4 Einstellungen Anschluss analoger Klangquellen 4.4.5 Pairing Anschluss digitaler Klangquellen Quellenauswahl Netzwerkanschluss (WLAN-Antenne,... -
Seite 4: Vorwort
Inbetriebnahme 1.1 Lieferumfang EVOLUTION CS 5.2 Compact Streaming CD-Receiver • WLAN-Antenne • Netzkabel • Optional erhältliche Fernbedienung RC 9 mit Ladestation, Netzteil und USB-Ladekabel • HINWEIS: Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 5: Aufstellung Und Kühlung
13 Netzwerkanschluss (LAN) 25 Hochpegeleingang In 3 14 Status-LED 26 Aufnahmeausgang 15 Update-Taste 27 Vorstufenausgang 16 Reset-Taste 28 USB-Konfigurationsschnittstelle 17 WLAN-Antennenanschluss 29 Koaxialer Digitaleingang 18 USB-Digitaleingang 30 Optischer Digitaleingang 19 Antennenbuchse 31 Koaxialer Digitalausgang 20 Erdanschluss für Plattenspieler 32 Optischer Digitalausgang 21 Lautsprecherausgang B 33 Lautsprecherausgang A 22 Phonoeingang... -
Seite 6: Anschluss Digitaler Klangquellen
Eine ausführliche Beschreibung des Funktionsumfangs der RC 9 Fernbedienung finden Sie in Kapitel 4. HINWEIS: Eine separate Bedienungsanleitung zur Steuerung des CS 5.2 über die RC S App für iOS und Android steht Ihnen auf der entsprechenden Produktseite von AVM unter www.avm-audio.com zur Verfügung. -
Seite 7: Anschluss Eines Recorders
Anschluss eines Recorders Die Ausgänge des Recorders verbinden Sie mit einem der Hochpegeleingänge (23-25) des CS 5.2, die Eingänge des Recorders werden an die Buchsen FIX OUT (26) angeschlossen. 1.10 Betrieb mit Subwoofer Aktiver Subwoofer ohne Frequenzweiche Dieser wird an die Buchsen PRE OUT (27) angeschlossen. 1.11 Anschluss der Lautsprecher Der CS 5.2 besitzt zwei schaltbare Lautsprecherausgangspaare (21, 33), mit denen alternativ zwei Lautsprecherpaare betrieben können. -
Seite 8: Bedienung Der Grundfunktionen
2 Bedienung der Grundfunktionen 2.1 Erstes Einschalten / Selbsttest Beim ersten Einschalten des CS 5.2 erfolgt zunächst ein sogenannter Selbsttest, sollte das Gerät zuvor vollständig vom Stromnetz getrennt gewesen oder über den Netzschalter (33) ausgeschaltet gewesen sein. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Komponenten und begibt sich anschließend in den Stand-by-Zustand. -
Seite 9: Bedienung Des Ukw Tuners
Durch Hin- und Herschalten zwischen den einzelnen Quellen können Sie die eingestellten Pegel vergleichen und die Pegel aller Quellen (auch Tuner und CD!) anpassen. Sobald Sie die Pegel ausgeglichen haben, drücken Sie die Taste EXIT LVL, die eingestellten Empfindlichkeitswerte werden nun gespeichert und das Gerät wechselt wieder in den normalen Betriebszustand. -
Seite 10: Abruf Gespeicherter Sender
2.4.3 Abruf gespeicherter Sender ! STAT" wählt einen der voreingestellten Sender aus. Kurzes Tippen schaltet zum nächsthöheren / nächstniedrigeren Speicherplatz. Längeres Drücken bewirkt automatisches Durchschalten der Sender. Die Nummer des gerade eingestellten Speicherplatzes wird links oben im Display angezeigt (PGM xx). 2.5 Bedienung des CD-Players Wenn der eingebaute CD-Player ausgewählt ist, können Sie dessen Grundfunktionen mit den fünf Multifunktiontasten... -
Seite 11: Programmieren Einer Abspielfolge
Längeres Drücken aktiviert den schnellen Vor- bzw. Rücklauf zum Suchen einer bestimmten Stelle innerhalb des aktuellen Titels. Beim normalen Abspielen der CD ist der Suchlauf über die ganze CD möglich, wenn gerade eine programmierte Titelfolge abgespielt wird, stoppt der Suchlauf am Beginn bzw. -
Seite 12: Erweiterte Einstellungen
3 Erweiterte Einstellungen Über die Grundfunktionen hinaus verfügt der CS 5.2 über eine Vielzahl an Möglichkeiten zur individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Multifunktionstasten (5-9) unterhalb des Displays bedienbar ist. Während des normalen Betriebszustands ist die mittlere Multifunktionstaste (7) mit MENU beschriftet Durch Drücken dieser Taste gelangen Sie in das Menü... -
Seite 13: Set Bass
HINWEIS: Wenn tone control auf BYPASS eingestellt ist, werden die Menüpunkte "set bass", "set treble" und "set loudness" übersprungen. 3.5 set bass Hier lässt sich die Tieftonwiedergabe von –5 bis +9 dB einstellen. Bei globaler Einstellung steht im rechts oben Display "GLOBAL", bei individueller Einstellung "INDIVIDUAL" In der Displaymitte wird der Eingangsname angezeigt. -
Seite 14: Bass & Treble Control
mit dieser Einstellung nicht unnötig lange an. Schalten Sie es bei Nichtgebrauch (z.B.: über Nacht) auf stand-by. 3.11 bass & treble control Hier können Sie für jeden Eingang bestimmen, ob die Einstellung für Bässe und Höhen nur für den speziellen Eingang gilt (INDIVIDUAL) oder ob der Eingang gemeinsam mit anderen Eingängen (GLOBAL) eingestellt wird. -
Seite 15: Reset
3.16 Reset Das 'Reset' Menü bietet Ihnen die Möglichkeit, das Gerät in den ursprünglichen Auslieferungszustand zurückzuversetzen. Wahlweise lassen sich dabei sämtliche Einstellungen oder lediglich die Eingangsnamen (NAMES) bzw. die Senderspeicher (STAT) bearbeiten. Schalten Sie zum Aufrufen des 'Reset' Menüs den CS 5.2 über den Netzschalter an der Rückseite des Geräts (34) vollständig aus. -
Seite 16: Fernbedienung
4 Fernbedienung 4.1 Übersicht Ausschalt-Taste (Stand-by-Zustand)* 14 Kontext-Menü Helligkeitssensor 15 Favoritenliste Farbdisplay 16 Lautstärke Schnell-Tasten 1-4 (Hotkeys) 17 Plus/Minus-Tasten Funktions-Tasten (rot, grün, gelb, blau) 18 Ton ein/ausschalten Hometaste 19 Wiedergabe Zone-Taste 20 Skip-Taste (rückwärts) Info-Taste 21 Skip-Taste (vorwärts) Einstellungen 22 Aufnahme-Taste 10 Enter-Taste 23 Stop-Taste 11 Navigations-Tasten (links, rechts, oben,... -
Seite 17: Farbdisplay
**) Die linke Navigationstaste (11) dient zum Löschen von eingetragenen Zeichen wie Buchstaben und Zahlen. Die blaue Funktionstaste (5) dient zum Hin- und Herschalten zwischen Groß- und Kleinbuchstaben. Zum Einfügen von Leerzeichen drücken Sie bitte mehrmals die Taste "1" der Eingabetasten (25). -
Seite 18: Informationen
Schnelltasten (Hotkeys) (4) für einen direkten Zugriff auf vier entsprechende Geräte (siehe 4.4.4 und 4.3). 4.4.3 Informationen Der Menüpunkt „Informationen“ enthält detaillierte Auskünfte über technische Details wie die Firmware-Version (Software der Fernbedienung), Seriennummer und Anzahl der integrierten Geräte etc. Zudem lässt sich über diesen Menüpunkt durch Betätigen der roten Funktionstaste die Firmware aktualisieren. -
Seite 19: Pairing
auf der Fernbedienung erfolgt. Die Bezeichnung eines Geräts über UpnP oder ähnliche Protokolle kann nicht geändert werden. Gerät löschen Über den Menüpunkt „Gerät löschen“ lässt sich ein über den Pairing-Vorgang verbundenen Gerät mit allen gespeicherten Informationen entfernen. Ein erneutes Hinzufügen des Geräts über den Pairing- Vorgang (4.4.5) ist jederzeit möglich. -
Seite 20: Receiver-Einstellungen
4.5.1 Receiver-Einstellungen Das Menü „Receiver-Einstellungen“ bietet eine Reihe an Optionen zur Konfiguration Ihres CS 5.2 (Netzwerkeinstellungen, Software-Updates, Schnellstartfunktion, Uhrzeit etc.). Netzwerk Durch Anwählen des Menüpunkts “Netzwerkstatus“ gelangen Sie an aktuelle Informationen zu einer bestehenden Netzwerkverbindung wie Verbindungstyp und -Protokoll, IP-Adresse, Subnetz-Maske, Gateway IP. - Seite 21 Bevor Sie von den Komfortfunktionen Ihres neuen Internetradios Gebrauch machen können, ist zunächst die Online-Registrierung Ihres Compact Streaming Receivers über das AVM Internetportal von vTuner erforderlich. vTuner ist ein Partnerunternehmen, das Ihnen das gesamte Angebot an Internetradiostationen bereitstellt und dieses über eine Internetverbindung zu Ihrem Compact Streaming Receiver überträgt.
- Seite 22 Einrichtung Ihres vTuner Benutzerkontos Sofern Sie bereits über ein vTuner Benutzerkonto verfügen bzw. Ihr Compact Streaming Receiver bereits registriert ist, können Sie den folgenden Abschnitt überspringen und sich im AVM Internetportal von vTuner mit Ihrer Email-Adresse und dem zugehörigen Passwort anmelden: http://avmaudio.vtuner.com/...
-
Seite 23: Musik-Server
Meine hinzugefügten Radiostationen Über diese Funktion lässt sich eine Liste an neuen Radiosendern erstellen, die im derzeitigen Angebot des AVM Internetportals von vTuner noch nicht enthalten sind. Zum Hinzufügen eines neuen Radiosenders klicken Sie unter auf das folgenden Symbol: Meine hinzugefügten Radiostationen... -
Seite 24: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantieregistrierung erfolgt über unsere Website: avm-audio.com. - Seite 25 Unkostenbeitrag von 50 EURO erheben. 5. Dem eingesandten Gerät muss eine kurze Fehlerbeschreibung beiliegen. Bitte Drucken Sie hierzu unser SERVICEFORMULAR aus. Dieses finden Sie unter www.avm-audio.com unter SERVICE. 6. In Zweifelsfällen behalten wir uns vor, eine Kopie der Kaufrechnung anzufordern. Bei unberechtigter Einsendung, bzw.
-
Seite 26: Technische Daten
8 Technische Daten 8.1 Verstärker Eingangsempfindlichkeit 12,5 mV - 50 mV- 125 mV (für 25 W / 4 Ω, einstellbar) Eingangsempfindlichkeit Phono 40µV - 160µV - 400µV (für 25 W / 4 Ω, einstellbar) Eingangsimpedanz Hochpegel 6,8 kΩ Eingangsimpedanz Phono 47 kΩ... -
Seite 27: Allgemeines
Änderungen an technischen Daten und Ausstattung behalten wir uns vor. 9 Technik-Kompendium und Glossar Der EVOLUTION CS 5.2 besitzt eine reduzierte Auswahl an Bedienelementen, die für den alltäglichen Gebrauch jedoch vollständig ausreichend sind (Ein / Aus, Quellenwahl, Einstellung der Lautstärke, CD- und Tunerfunktionen). -
Seite 28: Endstufen
Sie die nachfolgende Seite getrost überspringen und mit dem CS 5.2 einfach Musik hören. Sie werden Ihre Musiksammlung neu entdecken! Genau das möchten wir auch bezwecken, denn Upsampling-Technik ist bei allen Geräten von AVM kein Modegag oder eine philosophische Kuriosität, sondern bietet hör- und messbare Vorteile. -
Seite 29: Upsampling
Dadurch entstehen im Analogbereich Verzerrungen und Rauschen, die für eine verwaschene, leicht aufgerauhte Klangcharakteristik verantwortlich sind. Um die exakte zeitliche Abfolge der angelieferten Daten zu gewährleisten, gibt es viele Ansätze. AVM hat hier einen sehr radikalen und konsequenten Weg beschritten: Die Basis aller zur Signalverarbeitung notwendigen Taktfrequenzen wird in einem speziellen Taktgenerator-IC erzeugt, der einen hochpräzisen Quarzoszillator enthält. -
Seite 30: Ukw-Tuner
Wir bestätigen, dass das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH, Daimlerstraße 8, D-76316 Malsch www.avm-audio.com, info@avm-audio.com...
