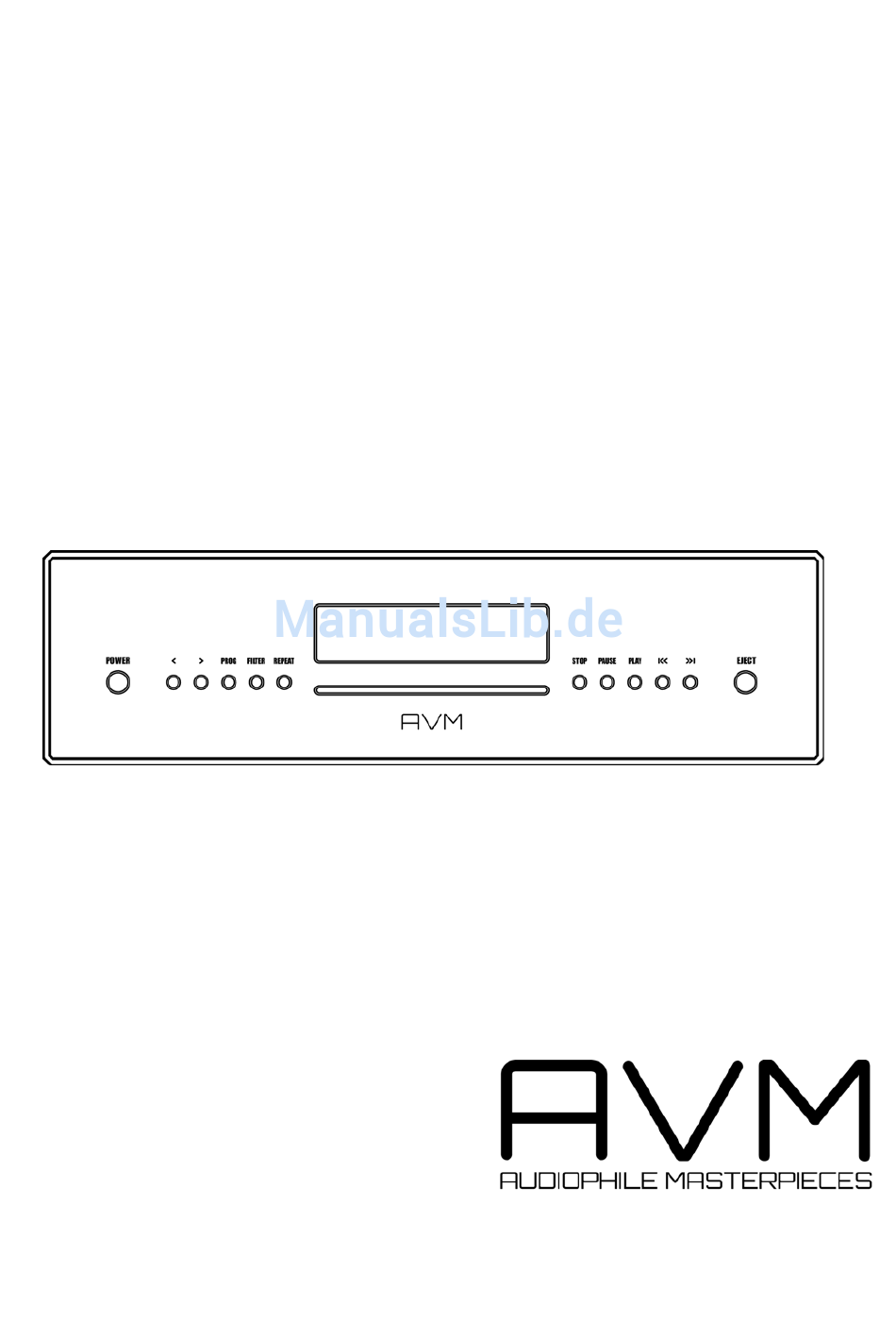

- Seite 1 Bedienungsanleitung OVATION MP 6.2...
-
Seite 3: Konformitätserklärung
Wir bestätigen, dass das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH Daimlerstraße 8 D-76316 Malsch www.avm.audio... - Seite 4 Herzlich willkommen! Wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem OVATION MP 6.2 haben Sie eine klanglich hervorragende und vielseitig einsetzbare HiFi-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihres OVATION Media Players auf umfassende Weise...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inbetriebnahme ........................7 Lieferumfang ........................7 Übersicht ......................... 7 Aufstellung und Kühlung ....................8 Netzanschluss ......................... 8 Anschluss an einen Vorverstärker oder Vollverstärker ............ 9 Anschluss von digitalen Signalquellen und Aufnahmegeräten ........9 RC 9 Fernbedienung ....................... 9 RC S App für iOS und Android ..................9 Netzwerkinstallation (LAN, WLAN) ................ -
Seite 7: Inbetriebnahme
1 Inbetriebnahme 1.1 Lieferumfang OVATION MP 6.2 Media Player • WLAN-Antenne • Netzkabel • Optional erhältliche RC 9 Fernbedienung mit Ladestation, Netzteil und USB- • Ladekabel HINWEIS: Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 8: Aufstellung Und Kühlung
29 USB-Eingang für Datenträger 16 Analogausgang Links (XLR) 30 Reset-Taste 17 Analogausgang Rechts (XLR) 31 Netzwerkanschluss (LAN) 18 Analogausgang Rechts (Cinch/RCA) 32 Status-LED 19 Analogausgang Links (Cinch/RCA) 33 Update-Taste 20 Optischer Digitalausgang 34 Kaltgeräteanschluss 21 Koaxialer Digitalausgang 35 Netzschalter 22 USB B Digitaleingang 36 Schaltausgänge 23 Optischer Digitaleingang 2 37 Eingang für externes Infrarot-Steuersignal... -
Seite 9: Anschluss An Einen Vorverstärker Oder Vollverstärker
Die RC S App für iOS und Android verwandelt Ihr Smartphone oder Tablet in eine praktische Fernbedienung und bietet eine Reihe an Funktionen zur Nutzung aller streamingfähigen Komponenten von AVM. Die RC S App steht Ihnen im Apple App Store... -
Seite 10: Netzwerkinstallation (Lan, Wlan)
1.9 Netzwerkinstallation (LAN, WLAN) Zur Verwendung der Streaming- und Netzwerk-Funktionen (z.B. TIDAL, Airable, Webradio, Musik-Server etc.) muss Ihr MP 6.2 über einen Router in ihrem Heimnetzwerk mit dem Internet verbunden sein. Hierzu steht Ihnen wahlweise eine kabelgebundene LAN-Verbindung über den Netzwerkanschluss (31) oder eine drahtlose WLAN-Verbindung (WiFi) über die mitgelieferte WLAN-Antenne zur Verfügung (28). -
Seite 11: Einrichtung Einer Drahtlosen Netzwerkverbindung (Wlan / Wifi)
Punkte getrennt ist. Häufig beginnt eine IP-Adresse z.B. mit "192.168.xxx.x". Im unten abgebildeten Beispiel lautet die IP-Adresse jedoch z.B. "10.0.1.4". ü Wählen Sie ein verfügbares AVM-Gerät aus der Liste durch Antippen aus und warten Sie einen kurzen Moment, bis eine Verbindung zwischen Ihrem Smartphone oder Tablet und... - Seite 12 dem MP 6.2 hergestellt ist. ü Navigieren Sie zu dem Settings Tab der RC S App und wählen Sie die Menüpunkte Device Settings und Network an. Anschließend navigieren Sie weiter zu Configure WiFi. ü Nachdem Sie SSID ausgewählt haben, werden Ihnen die Namen aller verfügbaren Drahtlos-Netzwerke (WLAN, WiFi) angezeigt.
- Seite 13 Einstellungsmenu Ihres WLAN-Routers oder konsultieren Sie Ihren Netzwerkadministrator. ü Wählen Sie den Menüpunkt Password aus uns geben Sie Ihr WLAN-Passwort ein. Bestätigen Sie Ihres Eingabe anschließend über Done am rechten, oberen Bildschirmrand der RC S App. Anschließend bestätigen Sie Ihre vorgenommenen WLAN-Einstellungen über Apply am rechten, oberen Bildschirmrand.
- Seite 14 WLAN-Verbindung (WiFi) oder umgekehrt ist grundsätzlich ein Neustart des integrierten Netzwerk-Moduls erforderlich. Dieser Vorgang lässt sich wie oben beschrieben über die RC S App oder die optionale RC 9 Fernbedienung starten. Das AVM-Gerät bleibt während dieses Vorgangs eingeschaltet und sollte nicht vom Stromnetz getrennt werden.
-
Seite 15: Software-Updates
Für ein Maximum an Bedienkomfort und zur bestmöglichen Verwendung Ihres MP 6.2 ist es erforderlich, sowohl die RC S App als auch die Streaming-Software Ihres AVM-Geräts immer auf dem neusten Stand zu halten. Die aktuelle Version der RC S App finden Sie zum... -
Seite 16: Bedienung Der Grundfunktionen
2 Bedienung der Grundfunktionen 2.1 Erstes Einschalten / Selbsttest Beim ersten Einschalten des MP 6.2 erfolgt zunächst ein sogenannter Selbsttest, sollte das Gerät zuvor vollständig vom Stromnetz getrennt gewesen oder über den Netzschalter (35) ausgeschaltet gewesen sein. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Komponenten und begibt sich anschließend in den Stand-by-Modus. -
Seite 17: Das Display Im D/A-Wandler-Betrieb
PROG Im Falle einer Titelprogrammierung wird im linken oberen Bereich der aktuell wiedergegebene Titel im Programm und die Gesamtzahl programmierter Titel angezeigt (z.B. "PROG 2/17"). Im Falle einer ausgewählten Zufallswiedergabe wird im linken oberen Bereich die aktuelle Position im Zufalls-Programm und die Gesamtzahl der wiedergegebenen Titel angezeigt (z.B. "RND 5/12"). -
Seite 18: Abspielen Von Cds
HINWEISE: Wenn sich bereits eine CD im Laufwerk befindet, ist der Slot blockiert. Ist die CD nicht lesbar oder versehentlich eine Daten-CD bzw. eine DVD eingelegt, erscheint die Anzeige NO AUDIODISC und die CD wird umgehend wieder ausgeworfen. Auswerfen Zum Auswerfen der CD drücken Sie die Taste EJECT (15). Ist keine CD eingelegt, erscheint die Anzeige NO DISC und die Taste hat keine Funktion. -
Seite 19: Wiederholung Von Cd-Titeln (Repeat)
hinweg ist nicht möglich, sodass der Suchlauf am Ende des aktuellen Titels automatisch stoppt und eine Umschaltung in den PAUSE-Zustand erfolgt. 2.4.5 Wiederholung von CD-Titeln (Repeat) Durch Drücken der REPEAT-Taste (6) können Sie auswählen, ob entweder der aktuelle Titel (einmal drücken) oder die ganze CD bzw. die programmierte Folge (zweimal drücken) wiederholt. -
Seite 20: Löschen Einer Programmierung
Drücken Sie nun zum Abschluss die Taste PROG (4). Die Titelprogrammierung ist nun • aktiv und kann über die Taste PLAY (12) wiedergegeben werden. HINWEIS: Die maximale Anzahl der zu programmierenden Titel ist auf 99 begrenzt. Die maximale Programmdauer ist auf 99 Minuten und 59 Sekunden begrenzt. 2.4.8 Löschen einer Programmierung Zum Löschen einer Programmierung drücken Sie die Taste PROG (4) und anschließend die Taste STOP (10). -
Seite 21: Samplerate Und Filtereinstellung
DSD64 und DSD128. Mac OSX benötigt hierzu ebenfalls keine zusätzlichen Treiber. PC- Systeme mit Windows hingeben benötigen einen zusätzlichen Treiber, der Ihnen auf der entsprechenden Produktseite unter www.avm.audio zum Download zur Verfügung steht. Bitte beachten Sie, dass zur Wiedergabe von DSD64 oder DSD128 grundsätzlich die... -
Seite 23: Erweiterte Einstellungen
3 Erweiterte Einstellungen 3.1 Personal Setup Über die Grundfunktionen hinaus verfügt der MP 6.2 über eine Vielzahl an Möglichkeiten zur individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über das Menü personal setup zugänglich. Schalten Sie zum Aufrufen des personal setup den MP 6.2 über den Netzschalter an der Rückseite des Geräts (35) vollständig aus. -
Seite 24: Set Display Brightness
RC S App für iOS und Android, lassen sich elementare Grundfunktionen des Geräts auch über die klassischen RC 3 und RC 8 Fernbedienungen von AVM bedienen und als optionales Zubehör erhältlich sind. Um das Infrarotosignal dieser Fernbedienungen zu empfangen, muss die Funktion set ir control aktiviert werden (ON). -
Seite 25: Reset (Werkseinstellungen)
3.2 Reset (Werkseinstellungen) Das Reset Menü bietet Ihnen die Möglichkeit, das Gerät in den ursprünglichen Auslieferungszustand zurückzuversetzen. Wahlweise lassen sich dabei sämtliche Einstellungen oder lediglich die Eingangsnamen (NAMES) bearbeiten. Schalten Sie zum Aufrufen des Reset Menüs den MP 6.2 über den Netzschalter an der Rückseite des Geräts (35) vollständig aus. -
Seite 26: Rc 9 Fernbedienung (Optional Erhältlich)
4 RC 9 Fernbedienung (optional erhältlich) 4.1 Übersicht Ein/Ausschalt-Taste Favoritenliste Helligkeitssensor Lautstärke Farbdisplay Plus/Minus-Tasten Schnell-Tasten 1-4 (Hotkeys) Ton ein/ausschalten Funktions-Tasten (rot, grün, gelb, blau) Wiedergabe Home-Taste Skip-Taste (rückwärts) Zone-Taste Skip-Taste (vorwärts) Info-Taste Aufnahme-Taste Einstellungen Stop-Taste Enter-Taste Pause-Taste Navigations-Tasten (links, rechts, oben, Eingabe-Tasten (Buchstaben, Zahlen, unten Zeichen) -
Seite 27: Aktivierung Und Stand-By-Modus
Details zu dem als Pairing bezeichneten Vorgang finden Sie in Abschnitt 4.7.5. 4.2 Aktivierung und Stand-by-Modus Zum Einschalten eines installierten AVM-Geräts (siehe Pairing in Abschnitt 4.7.5) nehmen Sie die RC 9 Fernbedienung in die Hand. Durch den integrierten Bewegungssensor erwacht diese aus dem Stand-by-Modus. -
Seite 28: Systemeinstellungen
Inhaltsbereich: Der Inhaltsbereich ist die zentrale Bedienoberfläche der RC 9. Hier werden Ihnen Menüpunkte des aktuell aufgerufenen Steuerungsbereichs sowie weitere Grafik- und Bedienelemente angezeigt. Fußleiste: Im oberen Bereich der Fußleiste befindet sich eine Anzeige der aktuellen Uhrzeit sowie des aktuellen Verbindungsstatus. Im unteren Bereich der Fußleiste befinden sich vier Felder, denen sogenannte Schnelltasten (Hotkeys) zugewiesen werden können. -
Seite 29: Zone Wechseln
HINWEIS: Bitte beachten Sie, dass jeweils lediglich die Steuerung eines einzelnen Geräts über die Fernbedienung möglich ist. Im Zuge der Auswahl eines Geräts wird eine eventuell zuvor bereits bestandene Geräteverbindung unterbrochen. 4.7.2 Zone wechseln Sollten Sie mehrere, mit der RC 9 fernsteuerbare Geräte besitzen, haben Sie die Möglichkeit, diese in verschiedene Zonen zu unterteilen, z.B. - Seite 30 Spanisch, Niederländisch. Gerät umbenennen Über den Menüpunkt Gerät umbenennen lässt sich die Bezeichnung eines verbundenen AVM-Geräts bearbeiten. Bitte beachten Sie, dass die Umbenennung ausschließlich auf der Fernbedienung erfolgt. Sollten Sie daher z.B. auch die RC S App für iOS und Android Steuerung Ihrer AVM-Geräte verwenden, muss das entsprechende Gerät hier ebenfalls...
-
Seite 31: Quellenauswahl
während eines Transportvorgangs. Zur Aktivierung der Transportsicherung wählen Sie den Menüpunkt Transportsicherung und betätigen Sie die Enter-Taste. Zur Deaktivierung der Transportsicherung drücken Sie eine beliebige Taste auf der Fernbedienung. 4.7.5 Pairing Als Pairing wird ein Vorgang bezeichnet, bei dem eine Funkverbindung zwischen Ihrer RC 9 Fernbedienung und einem MP 6.2 hergestellt wird, um beide Komponenten im Hinblick auf ein zukünftiges Zusammenspiel miteinander zu koppeln. - Seite 32 4.8.2 Airable Sofern ihr MP 6.2 über eine aktuelle Version der Streaming-Software verfügt (v1.2 oder höher), steht Ihnen mit Airable ein erstklassiges und umfangreiches Serviceangebot für Webradios, Podcasts und weitere Musikdienste zur Verfügung. Airable ersetzt damit den vormaligen Webradio-Anbieter vTuner und bietet Ihnen zudem einen optionalen Zugriff auf TIDAL.
-
Seite 33: Musik-Server
oder Verzeichnisse können Sie diese Ihren Favoriten hinzufügen, die Ihnen unter Airable / Podcasts an oberster Stelle angezeigt werden. HINWEIS: Bitte beachten Sie, dass Ihnen zwei separate Favoriten für die Menüs Podcasts und Radios (siehe Abschnitt 4.8.3) und zur Verfügung stehen. Beide Verzeichnisse können jedoch nach Bedarf für einen unmittelbaren Zugriff in das Presets Menü... -
Seite 34: Receiver-Einstellungen
entsprechenden Komponenten oder lassen sich Ihrem Händler oder Netzwerkadministrator beraten. Über die Favoriten-Taste der RC 9 Fernbedienung (13) lassen sich beliebte Musiktitel einem der Plätze in der Favoritenliste zuweisen, die sich über die Favoritenlisten-Taste (15) im Handumdrehen aufrufen lassen. Über die Info-Taste (8) gelangen Sie auf direkte Weise zum aktuell wiedergegebenen Titel zurück. - Seite 35 Falle einer Aktivierung der Schnellstart-Funktion der Stromverbrauch des Geräts erhöht. Software Über den Menüpunkt Software haben Sie die Möglichkeit, die Version der Streaming- Software Ihres AVM-Geräts anzeigen zu lassen und diese ggf. zu aktualisieren. Hierzu steht Ihnen eine Aktualisierungs-Option über...
-
Seite 36: Anhang
5 Anhang 5.1 Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Diese kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. -
Seite 37: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantieregistrierung erfolgt über unsere Website: avm-audio.com. -
Seite 38: Technische Daten
6 Technische Daten 6.1 Digitaleingang Samplerate upsampling /downsampling schaltbar bis max. 384 kHz / 32 Bit Frequenzgang <20 Hz – 80 kHz Deemphasis ja, automatisch Eingangsformat Dig in opt/coax SPDIF, 33 kHz – 96 / 192 kHz / 16 – 24 Bit USB-Eingang asynchron, galvanisch getrennt PCM (ohne Treiber) -
Seite 39: Allgemeines
Unterstütze Medienserver UPnP, 1.1, UPnP-AV und DLNA-kompatible Server, Microsoft Windows Media, Connect Server (WMDRM 10), DLNA-kompatible Server: NAS Streaming Services Airable, TIDAL 6.5 Allgemeines Versorgungsspannung 100 bis 240 VAC, 50/60 Hz, typ. 15 W Erweiterter Stand-By-Modus <5 W Abmessungen (B x H x T) 430 mm x 130 mm x 370 mm Gewicht 11 kg (versionsabhängig)
