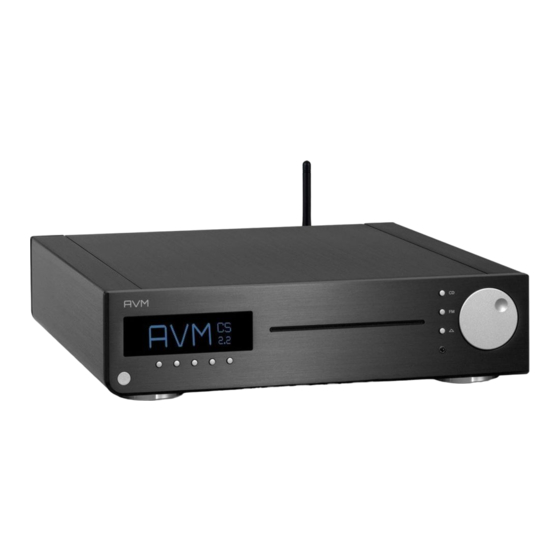

- Seite 1 Bedienungsanleitung INSPIRATION CS 2.2...
-
Seite 3: Konformitätserklärung
Wir bestätigen, dass das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH Daimlerstraße 8 D-76316 Malsch www.avm.audio... - Seite 4 Herzlich willkommen! Wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem INSPIRATION CS 2.2 haben Sie eine klanglich hervorragende und vielseitig einsetzbare HiFi-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihres Compact Streaming CD-Receivers auf...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inbetriebnahme ........................6 Lieferumfang ......................... 6 Übersicht ........................6 Aufstellung und Kühlung ....................7 Netzanschluss ......................7 Anschluss analoger Klangquellen ................. 7 Anschluss digitaler Klangquellen .................. 8 Anschluss eines Aufnahmegeräts ................8 Betrieb mit Subwoofer ....................8 Anschluss der Lautsprecher ..................8 1.10 Antennenanschluss FM-Tuner .................. -
Seite 6: Inbetriebnahme
1 Inbetriebnahme 1.1 Lieferumfang • INSPIRATION CS 2.2 Compact Streaming CD-Receiver • WLAN-Antenne • Netzkabel • Optional erhältliche RC 9 Fernbedienung mit Ladestation, Netzteil und USB- Ladekabel HINWEIS: Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 7: Aufstellung Und Kühlung
15 Antennenanschluss FM-Tuner 25 Aufnahmeausgang 16 Erdanschluss für Plattenspieler 26 Vorstufenausgang 17 Netzwerkanschluss (LAN) 27 Konfigurationsschnittstelle 18 Phonoeingang 28 Lautsprecherausgänge 19 Hochpegeleingänge 29 Koaxialer Digitaleingang 20 Status-LED 30 Optischer Digitaleingang 21 Update-Taste für Streamingmodul 31 Koaxialer Digitalausgang 22 Reset-Taste für Streamingmodul 32 Optischer Digitalausgang 23 USB-Eingang für Datenträger 33 Netzschalter... -
Seite 8: Anschluss Digitaler Klangquellen
Plattenspieler Der Plattenspieler wird an den Phonoeingang (18) angeschlossen. Dessen Erdung verbinden Sie mit dem Erdanschluss (16). Der Phonoeingang des CS 2.2 eignet sich für MM-Systeme und laute, bis mittellaute MC-Systeme. Die Eingangsempfindlichkeit lässt sich über die Pegeleinstellung des CS 2.2 weiterhin anpassen (vgl. 2.4.1). 1.6 Anschluss digitaler Klangquellen SPDIF-Eingänge Digitale Signalquellen (TV, Sat-Receiver, externer CD-Player etc.) verbinden Sie über ein... -
Seite 9: Antennenanschluss Fm-Tuner
1.11.1 Pairing Als Pairing wird ein Vorgang bezeichnet, bei dem eine drahtlose Verbindung zwischen einer RC 9 Fernbedienung und Ihrem AVM-Gerät hergestellt wird, um beide Komponenten für ein zukünftiges Zusammenspiel miteinander zu verkoppeln. Zum Starten des Pairing-Vorgangs schalten Sie das Gerät über den Netzschalter an der Hinterseite des Geräts (33) vollständig aus. -
Seite 10: Netzwerkinstallation (Lan, Wlan)
1.13.1 Einrichtung einer kabelgebundenen Netzwerkverbindung (LAN) ü Schalten Sie das AVM-Gerät an der Hinterseite über den Netzschalter (33) vollständig aus. ü Verbinden Sie das Gerät über ein Netzwerkkabel (LAN-Kabel) mit einem Router in Ihrem Heimnetzwerk, indem Sie das LAN-Kabel auf der einen Seite in den Netzwerkanschluss (17) und auf der anderen Seite in einen freien Anschluss an Ihrem Router (LAN) stecken. -
Seite 11: Einrichtung Einer Drahtlosen Netzwerkverbindung (Wlan / Wifi)
Adresse erkennen Sie an einer Zahlenfolge, die durch mehrere Punkte getrennt ist. Häufig beginnt eine IP-Adresse z.B. mit "192.168.xxx.x". Wählen Sie ein verfügbares AVM-Gerät aus der Liste durch Antippen aus und warten Sie einen kurzen Moment, bis eine Verbindung zwischen Ihrem Smartphone oder Tablet und dem Gerät hergestellt ist. - Seite 12 Heimnetzwerk über ein LAN-Kabel verbunden werden muss. Gehen Sie wie im Folgenden beschrieben vor, um eine drahtlose WLAN-Verbindung einzurichten. ü Schalten Sie Ihr AVM-Gerät an der Hinterseite über den Netzschalter (33) vollständig aus. ü Verbinden Sie das AVM-Gerät über ein Netzwerkkabel (LAN-Kabel) mit einem Router in...
- Seite 13 ü Wählen Sie ein verfügbares AVM-Gerät aus der Liste durch Antippen aus und warten Sie einen kurzen Moment, bis eine Verbindung zwischen Ihrem Smartphone oder Tablet und dem Gerät hergestellt ist. ü Navigieren Sie zu dem Tab Einstellungen der RC S App und wählen Sie die Menüpunkte Geräte-Einstellungen und Netzwerk an.
- Seite 14 RC S App. Anschließend bestätigen Sie Ihre vorgenommenen WLAN-Einstellungen über Übernehmen am rechten oberen Bildschirmrand. ü Wählen Sie anschließend unter DHCP aus, ob ihrem AVM-Gerät automatisch eine IP- Adresse zugewiesen werden soll. Die DHCP-Option muss hierzu aktiviert bleiben. Bestätigen Sie die Einstellung anschließend mit Übernehmen am rechten oberen Bildschirmrand und entfernen Sie unmittelbar danach das Netzwerkkabel von dem Netzwerkanschluss (17).
-
Seite 15: Software-Updates
Store. Zur Überprüfung der Streaming-Software- Version verwenden Sie die RC S App oder die optional erhältliche RC 9 Fernbedienung. Stellen Sie zudem sicher, dass ihr AVM-Gerät über eine aktive Internetverbindung verfügt (siehe Abschnitt 1.13), bevor Sie einen der beiden folgenden Schritte durchführen. -
Seite 16: Bedienung Der Grundfunktionen
2 Bedienung der Grundfunktionen 2.1 Erstes Einschalten / Selbsttest Beim ersten Einschalten des CS 2.2 erfolgt zunächst ein sogenannter Selbsttest, sollte das Gerät zuvor vollständig vom Stromnetz getrennt gewesen oder über den Netzschalter (33) ausgeschaltet gewesen sein. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Komponenten und begibt sich anschließend in den Stand-by-Modus. -
Seite 17: Lautstärkeeinstellung
2.4 Lautstärkeeinstellung Zur Einstellung der Lautstärker benutzen Sie den Drehsteller (14). Die Schrittweite der Lautstärkeänderung ist abhängig von der Drehgeschwindigkeit. Langsames Drehen bewirkt eine Pegeländerung in Schritten von von 0,5 dB, schnelles Drehen ändert die Lautstärke in 2 dB-Schritten. Die aktuelle Einstellung wird numerisch (0 bis 99,5) angezeigt. HINWEIS: Bitte beachten Sie, dass die Lautstärkeänderung über die optional erhältliche RC 9 Fernbedienung grundsätzlich in Schritten von 2 dB erfolgt. -
Seite 18: Speichern Von Radiosendern
2.5.1 Sendersuchlauf Je nach Einstellung des Suchlaufmodus auf automatisch oder manuell (siehe Abschnitt 3.2.2), sind die rechten Multifunktionstasten unter dem Display mit < AUT > oder < MAN > beschriftet. Bei AUT bewirkt ein Druck auf diese Tasten die automatische Suche des (frequenzmäßig) nächsthöheren / nächstniedrigeren Senders. -
Seite 19: Bedienung Des Cd-Players
2.6 Bedienung des CD-Players Wenn der eingebaute CD-Player ausgewählt ist, können Sie dessen Grundfunktionen mit den fünf Multifunktionstasten (5 - 9) unter dem Display bedienen. Erweiterte Einstellungen (repeat, random etc.) sind zudem über das erweiterte CD-Player-Menu möglich, indem Sie die Multifunktionstaste MENU je nach gewünschter Funktion entweder kurz oder länger als 2 Sekunden gedrückt halten. -
Seite 20: Programmieren Einer Abspielfolge
2.6.3 SKIP, SEARCH (Titelwahl, Suchlauf) Mit einer der Multifunktionstasten |<< oder >>| können Sie während des Abspielens einen bestimmten Titel anwählen, oder innerhalb des aktuellen Titels eine bestimmte Stelle suchen. Kurzes Tippen schaltet weiter zum nächsten oder vorherigen Titel. Sollten mehr als 5 Sekunden Spielzeit verstrichen sein, bewirkt der erste Druck auf die linke Multifunktionstaste einen Sprung zum Titelanfang. -
Seite 21: Erweiterte Einstellungen
• Stellen Sie jetzt mit den Multifunktionstasten < SELECT > die Titelnummer 3 ein (Anzeige links oben: "Trck= 3/15"). • Fügen Sie nun mit der Multifunktionstaste ADD den Titel ins Programm ein. • Wählen Sie mit den Multifunktionstasten < SELECT > die Titelnummer 8 (Anzeige links oben: "Trck= 8/15"). -
Seite 22: Globale Einstellungen
3.1 Globale Einstellungen 3.1.1 Set tone control Über den Menüpunkt set tone control lässt sich die Klangstellerelektronik des CS 2.2 aktivieren, die sowohl die Anpassung von Bass- und Höhenanteilen im Klangbild als auch die Wahl verschiedener Loudnesskurven ermöglicht. Stellung BYPASS Klangstellerelektronik deaktiviert (vormals vorgenommene Einstellungen werden jedoch weiterhin gespeichert). -
Seite 23: Set Balance
Musikwiedergabe Bässe und Höhen angehoben werden und im Zuge der Erhöhung der Lautstärke ein allmählicher Übergang zum linearen Frequenzgang erfolgt. Damit diese Kompensation ihren vollen Effekt erzielt, ist eine sorgfältige Einstellung notwendig. Gehen Sie daher wie folgt vor: Wählen Sie eine Klangquelle und stellen Sie eine moderate Abhörlautstärke ein. Wechseln Sie anschließend in das Menü... -
Seite 24: Personal Setup
3.2.3 Set 2 channel mode Im Hinblick auf einen optimalen und rauschfreien Klang des Tuners haben Sie mit der Funktion set 2 channel mode die Wahl zwischen MONO und STEREO. Je nach gewählter Einstellung verändert sich die Einrastschwelle des Tuners beim automatischen Suchlauf: In der Einstellung STEREO werden ausschließlich starke Sender gesucht –... - Seite 25 3.3.2 Bass & treble control Anhand des Menüpunks bass und treble control können Sie bestimmen, ob eine Anpassung von Bass- und Höhenanteilen über die Klangstellerelektronik (siehe Abschnitt 3.1.1) nur für eine einzelne Klangquelle (INDIVIDUAL) oder für alle Klangquellen gemeinsam erfolgen soll (GLOBAL).
-
Seite 26: Set Autoplay
RC S App für iOS und Android, lassen sich elementare Grundfunktionen des Geräts auch über die klassischen RC 3 und RC 8 Fernbedienungen von AVM bedienen und als optionales Zubehör erhältlich sind. Um das Infrarotsignal dieser Fernbedienungen zu empfangen, muss die Funktion set ir control aktiviert werden (ON). -
Seite 27: Anhang
4 Anhang 4.1 Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Diese kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. -
Seite 28: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantieregistrierung erfolgt über unsere Website: www.avm.audio. -
Seite 29: Technische Daten
Dafür müssen wir allerdings einen Unkostenbeitrag von 50 EURO erheben. 5. Dem eingesandten Gerät muss eine kurze Fehlerbeschreibung beiliegen. Bitte Drucken Sie hierzu unser SERVICEFORMULAR aus. Dieses finden Sie unter www.avm-audio.com unter SERVICE. 6. In Zweifelsfällen behalten wir uns vor, eine Kopie der Kaufrechnung anzufordern. Bei unberechtigter Einsendung, bzw. -
Seite 30: Allgemeines
