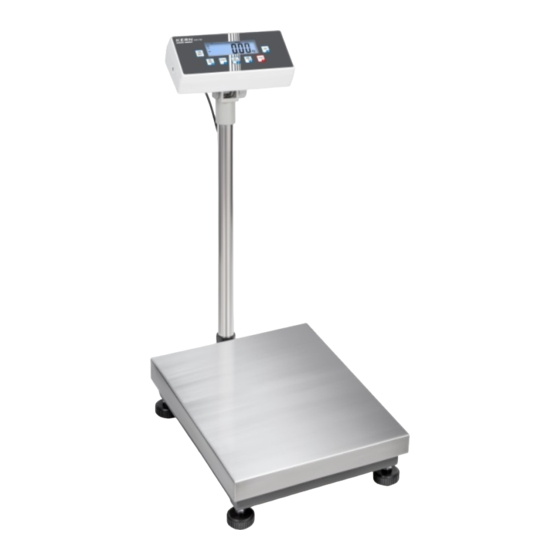

- Seite 1 Kern Plattformwaage EOC 20K-3A mit Feinanzeige, max. 24 kg, Ablesbarkeit 2 g 146-360 Artikel-Nr.: Hersteller Artikel-Nr.: EOC 20K-3A Hersteller: Kern & Sohn Hier klicken und günstig bestellen! Zum PKE Webshop...
- Seite 2 KERN & Sohn GmbH Betriebsanleitung Industriewaage KERN EOC Version 1.0 09/2016 EOC-BA-d-1610...
-
Seite 3: Inhaltsverzeichnis
KERN EOC Version 1.0 09/2016 Betriebsanleitung Plattformwaage Inhaltsverzeichnis Technische Daten ..................4 Geräteübersicht ..................12 Anzeigenübersicht ......................15 Tastaturübersicht ....................... 16 2.2.1 Numerische Eingabe über Navigationstasten ..............17 Grundlegende Hinweise (Allgemeines) ..........18 Bestimmungsgemäße Verwendung ................. 18 Sachwidrige Verwendung ....................18 Gewährleistung ........................ - Seite 4 Entsorgung ......................... 46 Fehlermeldungen ....................... 46 Datenausgang RS232C ................47 10.1 Technische Daten ......................47 10.2 Drucker Betrieb ........................47 10.3 Fernsteuerbefehle ......................48 10.4 KERN Communications Protocol (KERN Schnittstellenprotokoll) ....... 49 Kleine Pannenhilfe ................... 50 Konformitätserklärung ................52 EOC-BA-d-1610...
-
Seite 5: Technische Daten
1 Technische Daten KERN EOC 6K-3 EOC 6K-4A EOC 10K-3 Ablesbarkeit (d) 1 g / 2 g 0.5 g 2 g / 5 g Wägebereich (Max) 3 kg / 6 kg 6 kg 6 kg / 12 kg Mindeststückgewicht 0.25 g 0.25 g... - Seite 6 KERN EOC 10K-3A EOC 10K-4 EOC 20K-3A Ablesbarkeit (d) 0,2 g / 0,5 g Wägebereich (Max) 12 kg 6 kg / 15 kg 24 kg Mindeststückgewicht 0.5 g 0.5 g Reproduzierbarkeit 0,2 g / 0,5 g Linearität ± 3 g ±...
- Seite 7 KERN EOC 30K-3 EOC 30K-3L EOC 30K-4 Ablesbarkeit (d) 5 g / 10 g 5 g / 10 g 0,5 g / 1 g Wägebereich (Max) 15 kg / 35 kg 15 kg / 35 kg 15 kg / 35 kg Mindeststückgewicht...
- Seite 8 KERN EOC 60K-2 EOC 60K-2L EOC 60K-3 Ablesbarkeit (d) 10 g / 20 g 10 g / 20 g 1 g / 2 g Wägebereich (Max) 30 kg / 60 kg 30 kg / 60 kg 30 kg / 60 kg Mindeststückgewicht...
- Seite 9 KERN EOC 60K-3A EOC 60K-3L EOC 100K-2 Ablesbarkeit (d) 1 g / 2 g 20 g / 50 g Wägebereich (Max) 60 kg 30 kg / 60 kg 60 kg / 150 kg Mindeststückgewicht Reproduzierbarkeit 1 g / 2 g 20 g / 50 g Linearität...
- Seite 10 KERN EOC 100K-2L EOC 100K-2A EOC 100K-2XL Ablesbarkeit (d) 20 g / 50 g 10 g 20 g / 50 g Wägebereich (Max) 60 kg / 150 kg 120 kg 60 kg / 150 kg Mindeststückgewicht Reproduzierbarkeit 20 g / 50 g...
- Seite 11 KERN EOC 100K-2XXL EOC 100K-3 EOC 100K-3L Ablesbarkeit (d) 20 g / 50 g 2 g / 5 g 2 g / 5 g Wägebereich (Max) 60 kg / 150 kg 60 kg / 150 kg 60 kg / 150 kg Mindeststückgewicht...
- Seite 12 KERN EOC 300K-2 EOC 300K-2L EOC 300K-3 Ablesbarkeit (d) 50 g / 100 g 50 g / 100 g 5 g / 10 g Wägebereich (Max) 150 kg / 300 kg 150 kg / 300 kg 150 kg / 300 kg Mindeststückgewicht...
-
Seite 13: Geräteübersicht
2 Geräteübersicht 1. Gewichtsanzeige 2. Wägeeinheit 3. Tastatur 4. Anschluß Netzadapter 5. RS232 6. Eingang Anschluss Lastzellenkabel 7. Akkufach 8. Führungsschiene Tischfuß/Stativ EOC-BA-d-1610... - Seite 14 Tischfuß/Wandhalterung Waage EOC mit Montageblech EOC-A03 (optional): 1. Plattform 2. Montageblech 3. Anzeigegerät EOC-BA-d-1610...
-
Seite 15: Flip/Flop Auswertegerät
Waage mit Stativ EOC-A05 (optional): Flip/Flop Auswertegerät: Vielseitig positionierbar, z. B. freistehend oder an der Wand montiert (optional). Durch drehen der oberen Gehäuseschale kann der Winkel des Displays sowie die Ausleitung der Kabel geändert werden. EOC-BA-d-1610... -
Seite 16: Anzeigenübersicht
2.1 Anzeigenübersicht Anzeige Bedeutung Wägebereich 1 Wägebereich 2 Kapazität des Akkus bald erschöpft Stabilitätsanzeige Nullanzeige GROSS Bruttogewicht Nettogewicht Pre-Tare hold Holdfunktion Stückzählen Wägeeinheit Summieren Indikatoren für Wägen mit Toleranzbereich EOC-BA-d-1610... -
Seite 17: Tastaturübersicht
• Ziffernanwahl nach rechts • Wägewert in Summenspeicher addieren Navigationstaste • Ziffernanwahl nach links • Wägedaten über Schnittstelle übermitteln • Löschen • Umschalten Bruttogewicht Nettogewicht • Zurück ins Menü/Wägemodus • Tierwägefunktion aufrufen • Wägen mit Toleranzbereich aufrufen • Summenspeicher löschen EOC-BA-d-1610... -
Seite 18: Numerische Eingabe Über Navigationstasten
Ziffer wechselt die Anzeige wieder zur ersten Ziffer. Um die gewählte (blinkende) Ziffer zu ändern, so oft drücken, bis der ge- wünschte Wert angezeigt wird. Wählen Sie anschließend mit weitere Zif- fern an und ändern diese mit Eingabe mit abschließen. EOC-BA-d-1610... -
Seite 19: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 20: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 21: Auspacken, Aufstellung Und Inbetriebnahme
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. 6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. EOC-BA-d-1610... -
Seite 22: Lieferumfang
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. 6.4 Akkubetrieb Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden. -
Seite 23: Justieren
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität des Wägesystems. Justie- rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich. - Seite 24 „PASS“ wird angezeigt. Nach erfolgreicher Justierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermel- dung angezeigt, Justiervorgang wiederholen. EOC-BA-d-1610...
-
Seite 25: Linearisierung
Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken. Nach erfolgreicher Linearisierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemo- dus zurück. EOC-BA-d-1610... -
Seite 26: Betrieb
7.3 Nullstellen Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Das Gerät verfügt über eine automatische Nullstellfunktion, bei Bedarf kann das Gerät aber jederzeit wie folgt auf Null zurückgesetzt werden. Waage entlasten drücken, die Nullanzeige und der Indikator erscheint. EOC-BA-d-1610... -
Seite 27: Dezimalpunkt
Menüpunkt „P3 CAL“ aufrufen, s. Kap. 8.2 drücken. „Count“ wird angezeigt. drücken, „Deci“ wird angezeigt drücken, die zuletzt eingestellten Dezimalstellen werden angezeigt: Bsp.: „0.000 kg“ durch die verschiedenen Dezimalstellen wechseln. gewünschte Position des Dezimalpunktes bestätigen. „deCi“ wird angezeigt. zurück in den Wägemodus. EOC-BA-d-1610... -
Seite 28: Einfaches Wägen
Wägeeinheit mit der aktuellen Einstellung wird angezeigt. angezeigte Einheit aktivieren (on) oder deaktivieren (oFF). bestätigen. Die Anzeige wechselt zur nächsten Einheit angezeigte Einheit aktivieren (on) oder deaktivieren (oFF). Vorgang für jede Wägeeinheit wiederholen. zurück in den Wägemodus. EOC-BA-d-1610... -
Seite 29: Wägen Mit Tara
Einwiegen von mehreren Kom- ponenten zu einer Mischung (Zuwiegen).Die Grenze ist dann erreicht, wenn der Tarierbereich (siehe Typen- schild) ausgelastet ist. kann zwischen Bruttogewicht und Nettogewicht umgeschaltet werden. Zum Löschen des Tarawertes Wägeplatte entlasten und drücken. EOC-BA-d-1610... -
Seite 30: Wägen Mit Toleranzbereich
Zielstückzahl / Zielgewicht unterhalb unterer Toleranzgrenze Zielstückzahl / Zielgewicht im Toleranzbereich Zielstückzahl / Zielgewicht oberhalb oberer Toleranzgrenze Die Einstellungen zur Toleranzkontrolle können entweder durch Aufrufen des Menüb- locks „P0 CHK“ (s. Kap. 8.2) erfolgen, oder schneller über die Tastenkombination EOC-BA-d-1610... -
Seite 31: Toleranzkontrolle Auf Zielgewicht
„nEt H“ angezeigt wird. drücken, die aktuelle Einstellung des oberen Grenzwertes wird angezeigt. Mit den Navigationstasten (s. Kap. 2.2.1) oberen Grenz- wert z. B. 10.000 kg eingeben, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. wiederholt drücken, bis „BEEP“ angezeigt wird. EOC-BA-d-1610... - Seite 32 Toleranzgrenzen befindet. Wägegut unter Wägegut innerhalb Wägegut über vorgegebener Toleranz vorgegebener Toleranz vorgegebener Toleranz • Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt. • Zum Löschen der Grenzwerte Wert „00.000 kg“ eingeben. EOC-BA-d-1610...
-
Seite 33: Toleranzkontrolle Auf Zielstückzahl
Anzeige zur Eingabe des oberen Grenzwertes „PCS H“ wird angezeigt. drücken, die aktuelle Einstellung des oberen Grenzwertes wird angezeigt. Mit den Navigationstasten (s. Kap. 2.2.1)oberen Grenz- wert z. B. 100 Stück eingeben, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. EOC-BA-d-1610... - Seite 34 Toleranzgrenzen befindet. Wägegut unter Wägegut innerhalb Wägegut über vorgegebener Toleranz vorgegebener Toleranz vorgegebener Toleranz • Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt. • Zum Löschen der Grenzwerte Wert „00000 PCS“ eingeben. EOC-BA-d-1610...
-
Seite 35: Manuelles Summieren
Nach Bedarf weiteres Wägegut wie vorhergehend be- schrieben summieren. Darauf achten, dass das Wägesystem zwischen den ein- zelnen Wägungen entlastet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt wer- den bis die Kapazität des Wägesystem erschöpft ist. EOC-BA-d-1610... - Seite 36 Die Daten im Summenspeicher werden gelöscht. Ausdruckbeispiel: ******************** No.: NT: 6.20oz TW: 0.00oz GW: 6.20oz ******************** ******************** No.: NT: 9.40oz TW: 0.00oz GW: 9.40oz ******************** ******************** Total No.: Total: 15.60oz ******************** Erste Wägung Zweite Wägung Anzahl Wägungen/Gesamtsumme EOC-BA-d-1610...
-
Seite 37: Automatisches Summieren
Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlastet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt wer- den bis der Kapazität des Wägesystem erschöpft ist. Anzeigen und löschen der Wägedaten, sowie Ausdruckbeispiel siehe Kap. 7.9. EOC-BA-d-1610... -
Seite 38: Stückzählung
Die Waage errechnet das Referenzgewicht (Durchschnittsgewicht je Teil). Die aktuelle Stückzahl (z.B. 100 Stück) wird angezeigt. Referenzgewicht abnehmen. Ab hier befindet sich die Waage im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden. Zurück in den Wägemodus mit EOC-BA-d-1610... -
Seite 39: Prozentwägungen
Der Prozentwert der Probe wird angezeigt. (Beispiel) Referenzgewicht abnehmen Die Anzeige geht zurück auf „0.0 %“ Prüfling auflegen. In der Anzeige erscheint der Prozentwert des Prüflings in Bezug auf das Referenzgewicht. (Beispiel) Zurück in den Wägemodus durch erneutes Drücken von EOC-BA-d-1610... -
Seite 40: Tierwägen
Im Menüpunkt „P4 OTH“ „LOCK“ ( s. Kap. 8.2 ) kann die Tastatursperre akti- viert/deaktiviert werden. Bei aktivierter Funktion wird nach 10 Minuten ohne Tastendruck die Tastatur ge- sperrt. Bei Tastendruck wird „K-LCK“ angezeigt. Zum Aufheben der Sperre gleichzeitig gedrückt halten (2 s) bis „U LCK“ angezeigt wird. EOC-BA-d-1610... -
Seite 41: Hinterleuchtung Der Anzeige
Einstellung wird ange- zeigt. gewünschte Einstellung wählen. bl on Hinterleuchtung ständig eingeschaltet bl off Hinterleuchtung ausgeschaltet bl Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tas- tendruck. Eingabe mit speichern oder mit verwerfen. Zurück in den Wägemodus mit EOC-BA-d-1610... -
Seite 42: Automatische Abschaltfunktion „Auto Off
Wägesystem wird nach 3 min ausgeschaltet of 5 Wägesystem wird nach 5 min ausgeschaltet of 15 Wägesystem wird nach 15 min ausgeschaltet of 30 Wägesystem wird nach 30 min ausgeschaltet Eingabe mit speichern oder mit verwerfen. Zurück in den Wägemodus mit EOC-BA-d-1610... -
Seite 43: Das Menü
Einstellung wird angezeigt. Einstellungen ändern Mit den Navigationstasten, (s. Kap. 2.2.1) kann in die verfügbaren Einstellungen umgeschaltet werden. Einstellung bestäti- gen/Menü verlassen Entweder mit speichern oder mit verwerfen. Zurück in den Wägemodus Zum Verlassen des Menüs wiederholt drücken. EOC-BA-d-1610... -
Seite 44: Menü-Übersicht
„sende 0“, ja / nein S0 on Schnittstellenpara- Eine Ausgabe bei stabilem Wägewert meter Ständige Datenausgabe stabiler Wägewerte Eine Ausgabe nach Drücken von Manuelles Summieren, s. Kap. 7.9. Nach Drücken von wird der Wägewert in den Summenspeicher addiert und ausgegeben. EOC-BA-d-1610... - Seite 45 Ablesbarkeit 2. Wägebereich r1 cap Kapazität 2. Wägebereich noLin Justierung, s. Kap. 6.7 LinEr Linearisierung, s. Kap. 6.9 nicht dokumentiert Tastatursperre eingeschaltet, s. Kap. 7.13 P4 otH LoCK oFF* Tastatursperre ausgeschaltet Tierwägen eingeschaltet, s. Kap. 7.12 oFF* Tierwägen ausgeschaltet EOC-BA-d-1610...
- Seite 46 ********************** ******************* ********************** No.: No.: ******************* No.: 5.000kg 5.000kg No.: 5.000kg 5.000kg TW: 5.000kg 5.000kg TOTAL: 10.000kg GW: 10.000kg GW: 10.000kg ******************* ********************** TOTAL: 10.000kg ******************* ********************** GS / GW Bruttogewicht Anzahl Wägungen TOTAL Nettogewicht Summe aller Einzelwägungen Taragewicht EOC-BA-d-1610...
-
Seite 47: Wartung, Instandhaltung, Entsorgung
• Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen. • Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. -
Seite 48: Datenausgang Rs232C
Für die Kommunikation zwischen Wägesystem und Drucker müssen folgende Bedin- gungen erfüllt sein: • Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Anzeigegerät und Drucker müssen übereinstimmen. -
Seite 49: Fernsteuerbefehle
Wägewert für das Gewicht (stabil oder insta- US,GS 1.342KG bil) wird über RS232-Schnittstelle gesendet ST,GS 1.000KG Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus. Es werden keine Daten gesendet, die Null- Anzeige erscheint. Stückzahl wird über RS232-Schnittstelle ge- 10PCS sendet EOC-BA-d-1610... -
Seite 50: Kern Communications Protocol (Kern Schnittstellenprotokoll)
10.4 KERN Communications Protocol (KERN Schnittstellenprotokoll) I0 0 "I0" zeige alle implementierten KCP-Befehle I0 0 "I1" zeige KCP-level und KCP-Version I0 0 "I2" sende Wägedaten I0 0 "I3" Anfrage Software-Version I0 0 "I4" Anfrage Seriennummer I0 0 "S" Sende stabilen Wert I0 0 "SI"... -
Seite 51: Kleine Pannenhilfe
• Es herrschen starke Temperaturschwan- kungen. • Die Waage steht nicht eben. • Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wäh- len / falls möglich, störendes Gerät aus- schalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Fachhändler benachrichtigen. EOC-BA-d-1610... - Seite 52 Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. EOC-BA-d-1610...
-
Seite 53: Konformitätserklärung
12 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce EOC-BA-d-1610... -
Seite 54: Zum Pke Webshop
PK Elektronik Vertriebs GmbH Am Erlengraben 2 76275 Ettlingen Fon: +49(0)7243-60595-0 Fax: +49(0)7243-60595-25 E-Mail: info@pkelektronik.com Web: www.pkelektronik.com Hier klicken und günstig bestellen! Zum PKE Webshop...
