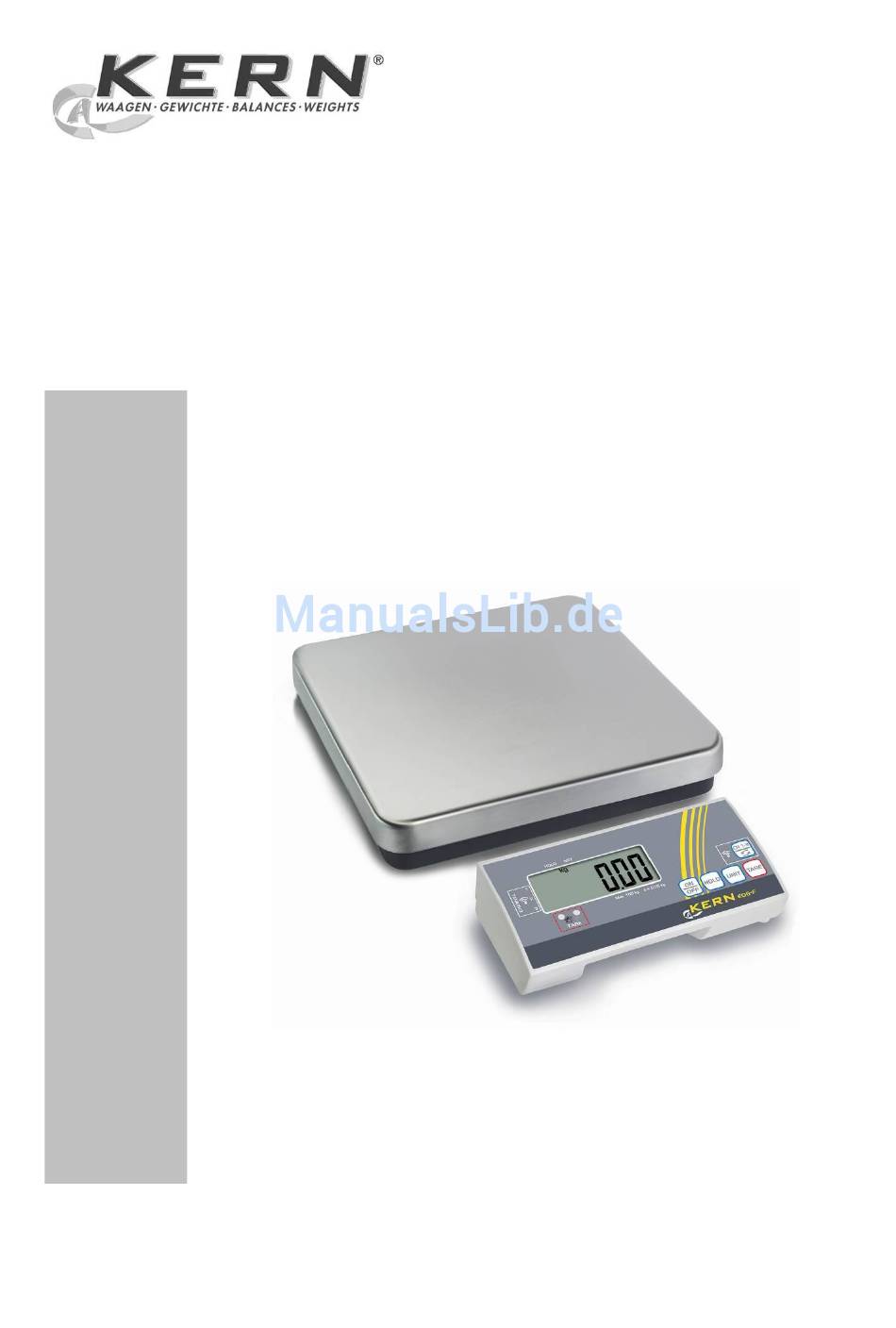

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Plattform-/Bodenwaagen KERN EOB_F Version 1.0 07/2013 EOB_F-BA-d-1310...
-
Seite 2: Inhaltsverzeichnis
KERN EOB_F Version 1.0 07/2013 Betriebsanleitung Plattform-/Bodenwaagen Inhaltsverzeichnis Technische Daten ..................3 Geräteübersicht ..................... 5 Anzeigenübersicht ..................6 Tastaturübersicht ....................... 7 Grundlegende Hinweise (Allgemeines) ............8 Bestimmungsgemäße Verwendung ................8 Sachwidrige Verwendung ..................8 Gewährleistung ......................8 Prüfmittelüberwachung ....................9 Grundlegende Sicherheitshinweise ............. -
Seite 3: Technische Daten
1 Technische Daten KERN 35K2F 60K2F 60K2LF Ablesbarkeit (d) 10 g 20 g 20 g Wägebereich (Max) 35 kg 60 kg 60 kg Reproduzierbarkeit 10 g 20 g 20 g Linearität ± 20 g ± 40 g ± 40 g... - Seite 4 KERN 150K2F 150K2LF 300K1LF Ablesbarkeit (d) 50 g 50 g 100 g Wägebereich (Max) 150 kg 150 kg 300 kg Reproduzierbarkeit 50 g 50 g 100 g Linearität ± 100 g ± 100 g ± 200 g Empfohlenes Justierge- 100 kg...
-
Seite 5: Geräteübersicht

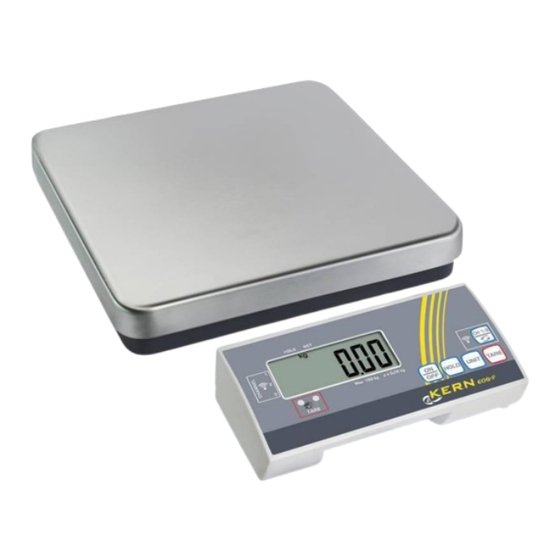

2 Geräteübersicht Wägeplatte Edelstahl Anzeigegerät Plattform 314,5 x 304,5 mm Plattform 550 x 550 mm Ein- Ausschalter Netzanschluß Anzeigegerät mit Wandhalterung: EOB_F-BA-d-1310... -
Seite 6: Anzeigenübersicht
3 Anzeigenübersicht Beschreibung Wird angezeigt, wenn die Kapazität der Batterien erschöpft ist. Waage Null-Anzeige: Sollte die Waage trotz entlasteter Waagschale nicht ganz genau Null an- zeigen Tarierfunktionen benützen (s. Kap. 9). Nach kurzer Wartezeit ist die Waage auf Null zurückgesetzt. Anzeige der drei möglichen Kanäle Anzeige Empfangsmodus Stabilitätsanzeige:... -
Seite 7: Tastaturübersicht
3.1 Tastaturübersicht Taste Funktion Waage ein- / ausschalten Hold-/Tierwägefunktion Waage tarieren durch Die TARE-Taste oder Das berührungsloses Tarierfeld Wägeeinheit umschalten Kanal auswählen EOB_F-BA-d-1310... -
Seite 8: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 4.3 Gewährleistung Gewährleistung erlischt bei Nichtbeachten unserer Vorgaben in der Betriebsanleitung ... -
Seite 9: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkredi- tierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüf- gewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 10: Auspacken, Aufstellung Und Inbetriebnahme
7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: ... -
Seite 11: Lieferumfang / Serienmäßiges Zubehör
7.2.1 Lieferumfang / Serienmäßiges Zubehör Plattform und Anzeigegerät, 4 x Stellfüße (nur Modelle mit Plattform 550 x 550) 2 x Netzgerät Wandhalterung (mit Befestigungsschrauben) Betriebsanleitung 7.2.2 Montagehinweise zur Verwendung der Wandhalterung EOB_F-BA-d-1310... -
Seite 12: Netzanschluss
Netzanschluß. Es werden 2 Netzgeräte mitgeliefert. Die Stromversorgung erfolgt über das externe Netzgerät . Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. Abb. Netzanschluß Plattform 314,5 x 304,5 mm: Anschluß... - Seite 13 Abb. Batteriefach Plattform 314,5 x 304,5 mm: an der Oberseite der Plattform (unter der Wägeplatte) Abb. Batteriefach Plattform 550 x 550 mm: an der Unterseite der Plattform EOB_F-BA-d-1310...
-
Seite 14: Erstinbetriebnahme
7.5 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten. - Seite 15 Im Wägemodus UNIT-Taste drücken und gedrückt halten, bis „CAL“ gefolgt vom Gewichtswert des erforderlichen Justiergewichts angezeigt wird. Abwechselnd wird „LOAd“ angezeigt. (Beispiel) Erforderliches Justiergewicht (siehe Tab. 1 „Technische Daten“) vorsichtig in die Mitte der Wägeplatte stellen. TARE-Taste drücken, die Justierung wird gestartet.
-
Seite 16: Betrieb
9 Betrieb Es ist darauf zu achten, dass der Kanal an der Plattform mit Einschalten dem Kanal am Anzeigegerät übereinstimmt (s. Abschnitt „Ka- näle einstellen). Außerdem sollte der Abstand zwischen Plattform und Anzei- gegerät 10 m nicht überschreiten. Kippschalter an der Seite der Plattform auf „1“ stellen. ... -
Seite 17: Wägen
Mit ON/OFF-Taste Waage einschalten Wägen Wägegut auflegen Stabilitätsanzeige abwarten Wägeresultat ablesen. Durch Drücken der UNIT-Taste kann das Wägeresultat in Wägeeinheit einer weiteren Einheit angezeigt werden [kg umschalten lb]. Einheitenumrechnung: 1 kg = 2,20462 lb Die Wägeeinheiten müssen im Menü... -
Seite 18: Tarieren
Leeren Wägebehälter auflegen, das Gewicht des Tarieren Wägebehälters wird angezeigt. TARE-Taste drücken oder mit der Hand über das berüh- oder rungslose Tarierfeld streichen, die Nullanzeige erscheint. Der Indiktor [] unter [NET] wird angezeigt. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird. - Seite 19 Tara löschen Waage entlasten und TARE-Taste drücken oder über das Tarierfeld streichen, die Nullanzeige erscheint. oder Die berührungslose Tarierfunktion kann im Menü (s.Kap.10) ein, bzw. aus- geschaltet werden: „t_lr“ auf „ON“ bzw. „OFF“ EOB_F-BA-d-1310...
-
Seite 20: Hold-Funktion (Tierwägefunktion)
Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbil- Hold-Funktion dung). Mit dieser ist es möglich, Haustiere oder Kleintiere (Be- (Tierwägefunktion) lastung min 1% von Max) exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen. Wägegut auflegen und HOLD-Taste drücken. In der Anzei- ge, beginnt der Indiktor [] zu blinken. -
Seite 21: Plus/Minus-Wägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrol- Plus/Minus- le usw. Waage mit ON/OFF-Taste einschalten und Nullan- Wägungen zeige abwarten. Sollgewicht auf Wägeplatte legen (Beispiel) Mit TARE-Taste oder TARE-touchfeld auf Null tarieren. Sollgewicht abnehmen. Prüflinge nacheinander auf die Wägeplatte legen, die je- weilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“... -
Seite 22: Kanäle Einstellen
Die Waage besitzt die Möglichkeit, unterschiedliche Kanäle Kanäle einstellen einzustellen. Dies ist vor allem dann notwendig, wenn mehrere Plattformen nebeneinander eingesetzt werden. In diesem Fall können Störungen auftreten, wenn nicht unterschiedliche Ka- näle eingestellt sind. Es kann zwischen 3 Kanälen gewählt werden. - Seite 23 Um den jeweiligen Kanal einzustellen, den entsprechenden Schalter auf „ON“ stellen. Die anderen Stifte auf der Gegensei- te belassen. *Werkseinstellung Kanal 1 Plattform danach einschalten. Die neue Einstellung wird über- nommen. Das Anzeigegerät wechselt zur Nullanzeige und ist somit betriebsbereit. Sollte die Anzeige nicht genau Null anzeigen, TARE-Taste drücken.
-
Seite 24: Menü
10 Menü Änderungen dürfen nur an den Funktionen (Wägeeinheiten) und (automatische Abschaltfunktion) vorgenommen werden. Im Wägemodus TARE-Taste ca. 3 sec gedrückt halten bis „SETUP“ gefolgt von „UNIT“ erscheint. HOLD-Taste so oft betätigen, bis die gewünschte Funktion erscheint Ausgewählte Funktion mit der TARE-Taste bestätigen. Die aktuelle Einstellung wird angezeigt. -
Seite 25: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 11.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 11.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. - Seite 26 Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige erscheint nicht. Die Waage ist nicht eingeschaltet. Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
-
Seite 27: Konformitätserklärung
EN 301 489-1 v1.8.1 25.07.2013 Datum Signatur Date Signature 72336 Balingen Albert Sauter Ort der Ausstellung KERN & Sohn GmbH Place of issue Geschäftsführer Managing director KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com EOB_F-BA-d-1310... - Seite 28 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
