- Seite 1 Betriebsanleitung Plattform-/Bodenwaagen KERN EOB / EOE_L / EOE_XL / EOS Version 3.3 04/2016 EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
-
Seite 2: Inhaltsverzeichnis
KERN EOB/EOE_L/EOE_XL/EOS Version 3.3 04/2016 Betriebsanleitung Plattform-/Bodenwaagen Inhaltsverzeichnis Technische Daten ..................4 Geräteübersicht ................... 10 Anzeigenübersicht ....................12 Tastaturübersicht ....................12 Grundlegende Hinweise (Allgemeines) ............. 13 Bestimmungsgemäße Verwendung ..............13 Sachwidrige Verwendung ..................13 Gewährleistung .......................13 Prüfmittelüberwachung ..................14 Grundlegende Sicherheitshinweise ............14 Hinweise in der Betriebsanleitung beachten ............14 Ausbildung des Personals ..................14... - Seite 3 Betrieb ......................19 Einschalten .........................19 Ausschalten ........................19 Wägen ..........................19 Wägeeinheit umschalten ....................19 Tarieren ..........................20 Hold-Funktion (Tierwägefunktion) ..................21 Plus/Minus-Wägungen .......................22 Menü ......................23 Wartung, Instandhaltung, Entsorgung ............24 10.1 Reinigen ........................24 10.2 Wartung, Instandhaltung ..................24 10.3 Entsorgung ......................24 Fehlermeldungen / Kleine Pannenhilfe ............24 Konformitätserklärung ................
-
Seite 4: Technische Daten
1 Technische Daten Modelle KERN EOB KERN 15K5 35K10 60K20 60K20L Ablesbarkeit (d) 10 g 20 g 20 g Wägebereich (Max) 15 kg 35 kg 60 kg 60 kg Reproduzierbarkeit 10 g 20 g 20 g Linearität ± 10 g ±... - Seite 5 KERN 150K50 150K50L 150K50XL Ablesbarkeit (d) 50 g 50 g 50 g Wägebereich (Max) 150 kg 150 kg 150 kg Reproduzierbarkeit 50 g 50 g 50 g Linearität ± 100 g ± 100 g ± 100 g Empfohlenes Justierge- 100 kg...
- Seite 6 KERN 300K100A 300K100L 300K100XL Ablesbarkeit (d) 100 g 100 g 100 g Wägebereich (Max) 300 kg 300 kg 300 kg Reproduzierbarkeit 100 g 100 g 100 g Linearität ± 200 g ± 200 g ± 200 g Empfohlenes Justierge- 200 kg...
- Seite 7 Modelle KERN EOE KERN 10K-3 30K-2 60K-2 100K-2 Ablesbarkeit (d) 10 g 20 g 50 g Wägebereich (Max) 15 kg 35 kg 60 kg 150 kg Reproduzierbarkeit 10 g 20 g 50 g Linearität ± 10 g ± 20 g ±...
- Seite 8 KERN 150K50L 150K50XL 300K100L 300K100XL Ablesbarkeit (d) 50 g 50 g 100 g 100 g Wägebereich (Max) 150 kg 150 kg 300 kg 300 kg Reproduzierbarkeit 50 g 50 g 100 g 100 g Linearität ± 100 g ± 100 g ±...
- Seite 9 Modelle KERN EOS KERN 150K50XL 300K100XL Ablesbarkeit (d) 50 g 100 g Wägebereich (Max) 150 kg 300 kg Reproduzierbarkeit 50 g 100 g Linearität ± 100 g ± 200 g Empfohlenes Justierge- 100 kg 200 kg wicht, nicht beigegeben (M2)
-
Seite 10: Geräteübersicht

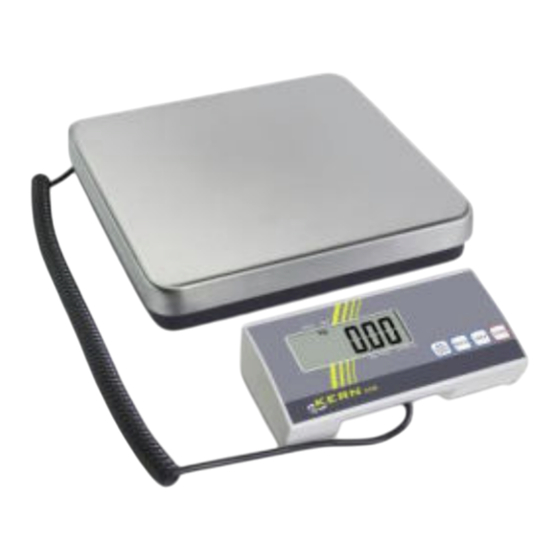

2 Geräteübersicht Modelle EOB Wägeplatte Edelstahl Modelle EOE Wägeplatte Stahl lackiert EOB/EOE_L/EOE_XL/EOS-BA-d-1633... - Seite 11 Modelle EOS • Wägeplatte Edelstahl • Rutschfeste Gummimatte Bequemer Transport durch 2 Rollen und 1 Haltegriff EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
-
Seite 12: Anzeigenübersicht
2.1 Anzeigenübersicht Beschreibung Wird angezeigt, wenn die Kapazität der Batterien erschöpft ist. Waage Null-Anzeige: Sollte die Waage trotz entlasteter Waagschale nicht ganz genau Null an- zeigen, TARE drücken. Nach kurzer Wartezeit ist die Waage auf Null zu- rückgesetzt. Stabilitätsanzeige: Erscheint im Display die Stabilitätsanzeige [0] ist die Waage in einem stabilen Zustand. -
Seite 13: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 14: Prüfmittelüberwachung
4 Grundlegende Sicherheitshinweise 4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfü- gen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 15: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 16: Lieferumfang / Serienmäßiges Zubehör
6.2.1 Lieferumfang / Serienmäßiges Zubehör • Plattform und Anzeigegerät, (s. Kap. 2) • 4 x Stellfüße (ausgenommen bei Plattformgröße 314,5 x 304,5 cm) • Netzgerät • Wandhalterung (mit Befestigungsschrauben) • Betriebsanleitung 6.2.2 Montagehinweise zur Verwendung der Wandhalterung EOB/EOE_L/EOE_XL/EOS-BA-d-1633... -
Seite 17: Netzanschluss
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. 6.4 Batteriebetrieb Auf der Rückseite des Anzeigegerätes Batteriedeckel abnehmen und 6 x 1,5V Mig- nonzellen anschließen. -
Seite 18: Justierung
7 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Jus- tiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel so- wie bei Schwankungen der Umgebungstemperatur durchgeführt werden. -
Seite 19: Betrieb
8 Betrieb ON/OFF-Taste drücken. Einschalten Die Waage führt einen Selbsttest durch. Sobald die Ge- wichtsanzeige erscheint, ist die Waage wägebereit. Sollte die Waage trotz entlasteter Wägeplatte nicht ganz genau Null anzeigen, TARE-Taste drücken. Nach kurzer Wartezeit ist die Waage auf Null zurückgesetzt. ... -
Seite 20: Tarieren
Leeren Wägebehälter auflegen, das Gewicht des Wägebe- Tarieren hälters wird angezeigt. TARE-Taste drücken, die Nullanzeige erscheint. Der Indik- tor [] unter [NET] wird angezeigt. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird. Wägegut einwiegen, das Nettogewicht wird angezeigt. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen- ten zu einer Mischung (Zuwiegen). -
Seite 21: Hold-Funktion (Tierwägefunktion)
Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbil- Hold-Funktion dung). Mit dieser ist es möglich, Haustiere oder Kleintiere (Be- (Tierwägefunktion) lastung min 1% von Max) exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen. Wägegut auflegen und HOLD-Taste drücken. In der Anzei- ge, beginnt der Indiktor [] zu blinken. -
Seite 22: Plus/Minus-Wägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrol- Plus/Minus- Wägungen le usw. Waage mit ON/OFF-Taste einschalten und Nullan- zeige abwarten. Sollgewicht auf Wägeplatte legen und mit TARE-Taste auf Null tarieren. Sollgewicht abnehmen. Prüflinge nacheinander auf die Wägeplatte legen, die je- weilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“... -
Seite 23: Menü
9 Menü Änderungen dürfen nur an den Funktionen (Wägeeinheiten) und (automatische Abschaltfunktion) vorgenommen werden. Im Wägemodus TARE-Taste ca. 3 sec gedrückt halten bis „SETUP“ gefolgt von „UNIT“ erscheint. HOLD-Taste so oft betätigen, bis die gewünschte Funktion erscheint Ausgewählte Funktion mit der TARE-Taste bestätigen. Die aktuelle Einstellung wird angezeigt. -
Seite 24: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 10.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 10.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. - Seite 25 Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. • Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
- Seite 26 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
