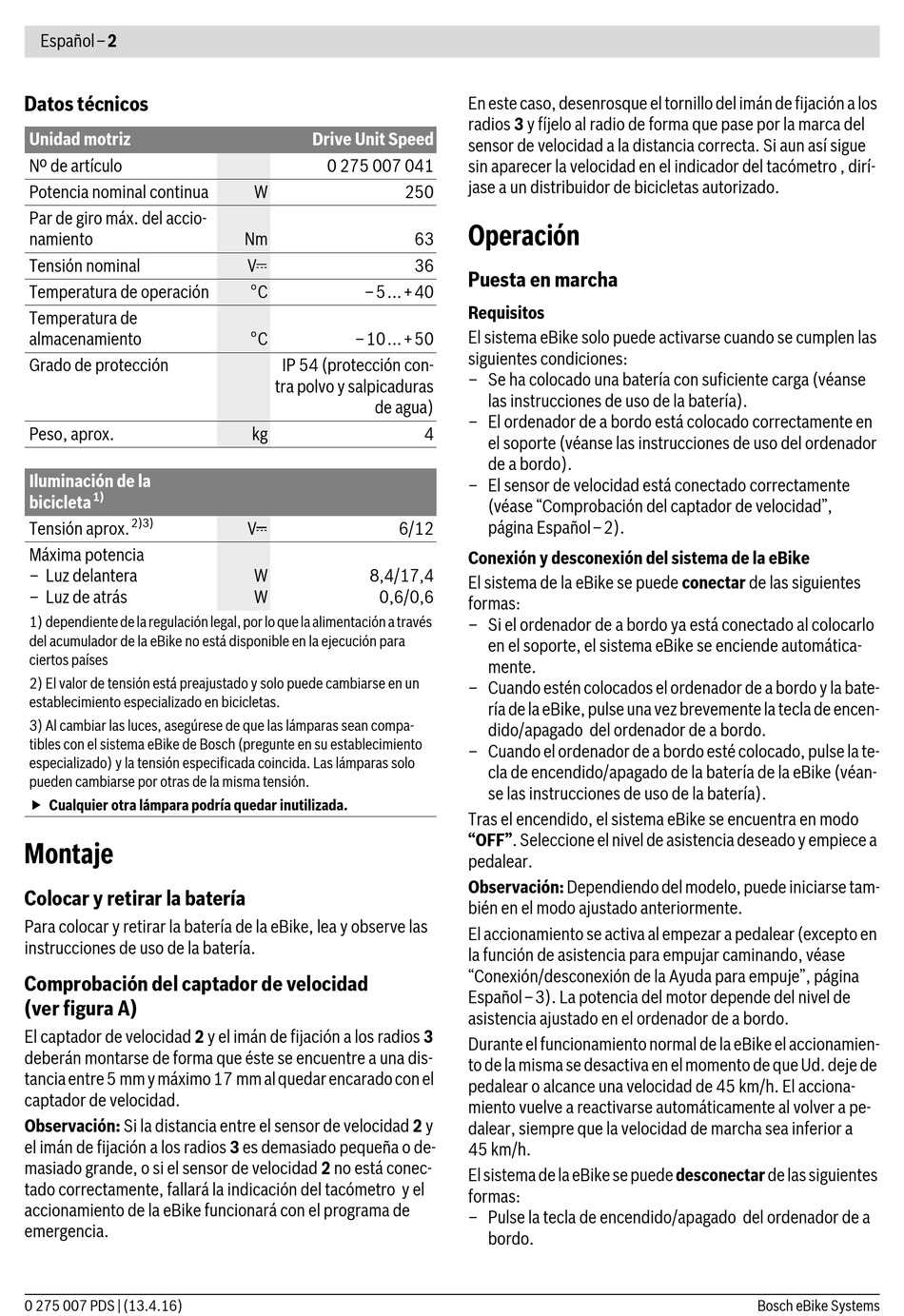

Español–2
Datos técnicos
Unidad motriz
Nº de artículo
Potencia nominal continua
Par de giro máx. del accio-
namiento
Tensión nominal
Temperatura de operación
Temperatura de
almacenamiento
Grado de protección
Peso, aprox.
Iluminación de la
1)
bicicleta
2)3)
Tensión aprox.
Máxima potencia
– Luz delantera
– Luz de atrás
1) dependiente de la regulación legal, por lo que la alimentación a través
del acumulador de la eBike no está disponible en la ejecución para
ciertos países
2) El valor de tensión está preajustado y solo puede cambiarse en un
establecimiento especializado en bicicletas.
3) Al cambiar las luces, asegúrese de que las lámparas sean compa-
tibles con el sistema eBike de Bosch (pregunte en su establecimiento
especializado) y la tensión especificada coincida. Las lámparas solo
pueden cambiarse por otras de la misma tensión.
 Cualquier otra lámpara podría quedar inutilizada.

Montaje

Colocar y retirar la batería
Para colocar y retirar la batería de la eBike, lea y observe las
instrucciones de uso de la batería.
Comprobación del captador de velocidad
(ver figura A)
El captador de velocidad 2 y el imán de fijación a los radios 3
deberán montarse de forma que éste se encuentre a una dis-
tancia entre 5 mm y máximo 17 mm al quedar encarado con el
captador de velocidad.
Observación: Si la distancia entre el sensor de velocidad 2 y
el imán de fijación a los radios 3 es demasiado pequeña o de-
masiado grande, o si el sensor de velocidad 2 no está conec-
tado correctamente, fallará la indicación del tacómetro y el
accionamiento de la eBike funcionará con el programa de
emergencia.
0 275 007 PDS | (13.4.16)
Drive Unit Speed
0 275 007 041
W 250
Nm 63
V 36
°C –5...+40
°C –10...+50
IP 54 (protección con-
tra polvo y salpicaduras
de agua)
kg
V 6/12
W 8,4/17,4
W 0,6/0,6
En este caso, desenrosque el tornillo del imán de fijación a los
radios 3 y fíjelo al radio de forma que pase por la marca del
sensor de velocidad a la distancia correcta. Si aun así sigue
sin aparecer la velocidad en el indicador del tacómetro , dirí-
jase a un distribuidor de bicicletas autorizado.
Operación
Puesta en marcha
Requisitos
El sistema eBike solo puede activarse cuando se cumplen las
siguientes condiciones:
– Se ha colocado una batería con suficiente carga (véanse
las instrucciones de uso de la batería).
– El ordenador de a bordo está colocado correctamente en
4
el soporte (véanse las instrucciones de uso del ordenador
de a bordo).
– El sensor de velocidad está conectado correctamente
(véase "Comprobación del captador de velocidad",
página Español–2).
Conexión y desconexión del sistema de la eBike
El sistema de la eBike se puede conectar de las siguientes
formas:
– Si el ordenador de a bordo ya está conectado al colocarlo
en el soporte, el sistema eBike se enciende automática-
mente.
– Cuando estén colocados el ordenador de a bordo y la bate-
ría de la eBike, pulse una vez brevemente la tecla de encen-
dido/apagado del ordenador de a bordo.
– Cuando el ordenador de a bordo esté colocado, pulse la te-
cla de encendido/apagado de la batería de la eBike (véan-
se las instrucciones de uso de la batería).
Tras el encendido, el sistema eBike se encuentra en modo
"OFF". Seleccione el nivel de asistencia deseado y empiece a
pedalear.
Observación: Dependiendo del modelo, puede iniciarse tam-
bién en el modo ajustado anteriormente.
El accionamiento se activa al empezar a pedalear (excepto en
la función de asistencia para empujar caminando, véase
"Conexión/desconexión de la Ayuda para empuje", página
Español–3). La potencia del motor depende del nivel de
asistencia ajustado en el ordenador de a bordo.
Durante el funcionamiento normal de la eBike el accionamien-
to de la misma se desactiva en el momento de que Ud. deje de
pedalear o alcance una velocidad de 45 km/h. El acciona-
miento vuelve a reactivarse automáticamente al volver a pe-
dalear, siempre que la velocidad de marcha sea inferior a
45 km/h.
El sistema de la eBike se puede desconectar de las siguientes
formas:
– Pulse la tecla de encendido/apagado del ordenador de a
bordo.
