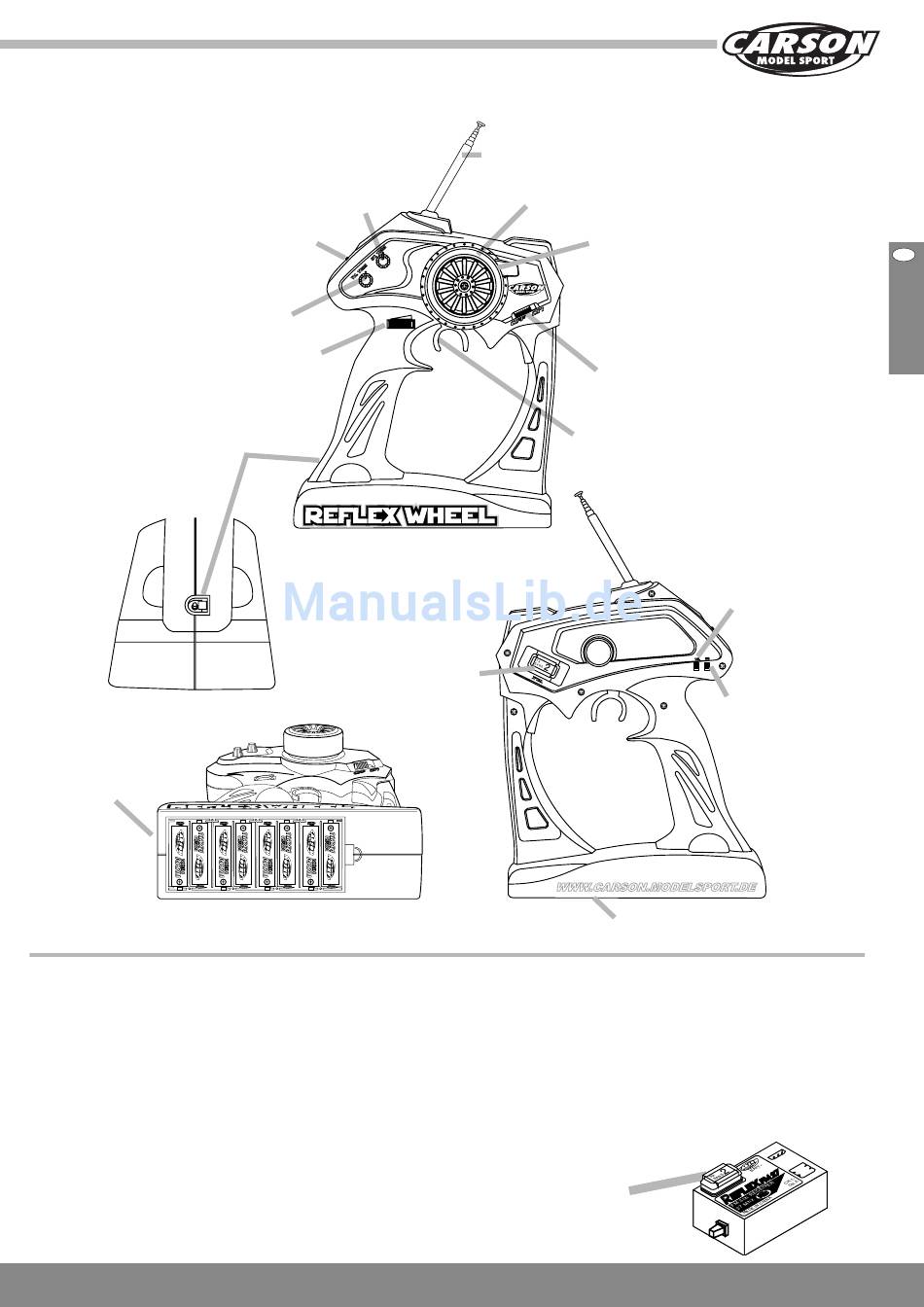

Außenansicht des Senders
Schalter 3. Kanal
Für weitere EIN/AUS-Funktion
Gas-Trimm
Regler Lenkeinschlag
Ladebuchse
Batteriefach

Austausch der Frequenzquarze

Sender
Austauschbare Steck-Quarze ermöglichen
•
einen schnellen, einfachen Frequenz -
Wechsel, durch einfaches Herausziehen aus
der Sender-Rückwand.
Bei Verwendung anderer als CARSON -
•
Quarze kann der Sender beschädigt werden,
die Garantie wird dadurch hinfällig.
ST.TRIM
Lenkungs-Trimm
TH.TRIM
Frequenz-Quarz
Kennzeichnung:
Antenne
Lenkrad
LED Leistungsanzeige
Blinkende LEDs weisen auf
schwächer werdende Akkus hin.
Bei Erlöschen der LEDs müssen
die Akkus geladen werden.
EIN/AUS Schalter
Gaszuggriff
27
FM
TX
Batteriefach-Deckel
Empfänger
• Der austauschbare Quarz ist auf der Oberseite
des Empfängers eingesteckt, um einen
schnellen Wechsel zu ermöglichen.
• Achten Sie darauf, dass der Quarz vollständig
in den Empfänger eingesetzt ist und nicht nur
teilweise oder lose.
Fequenzquarz
Kennzeichnung:
RX
CARSON CV-10 Rallye Chassis
D
Drehrichtungs-
Umkehr für
Gasservo
Kanal 2
Drehrichtungs-
Umkehr für
Lenkservo
Kanal 1
