- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED TMH-11 Moving-Head Wash © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer: 51785966 This user manual is valid for the article number: 51785966 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00058797.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED TMH-11 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Installation
(10) Mode/Esc-Taste (11) Display (12) Up-Taste (13) Down-Taste (14) Enter-Taste (15) DMX-Anzeige (16) Auto/Sound-Anzeige (17) Netzanschluss/Sicherungshalter (18) Netzschalter (19) DMX-Ausgangsbuchse (20) DMX-Eingangsbuchse INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. -
Seite 8: Befestigung
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. -
Seite 9: Traversenmontage
Vorgehensweise: Schritt 1: An den beiden Montageplatten des Gerätes befinden sich Löcher zur Installation. Schritt 2: Halten Sie das Gerät mit der Montageplatten an die Stelle, wo es installiert werden soll. Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug. Schritt 4: Bohren Sie die Löcher. -
Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 11: Bedienung
Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der LED TMH-11 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED TMH-11 vom Controller und rufen Sie das vorprogrammierte Programm, wie im Kapitel Control Board beschrieben, auf. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät... -
Seite 12: Dmx-Protokoll
Die Meldung erscheint -wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. -wenn der Controller ausgeschaltet oder defekt ist. -das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist. Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren. - Seite 13 Steuerkanal 8 - LED-Schaltung, Strobe, Reset Decimal Hexad. Percentage Eigenschaft 0 10 00 0A 0% 4% LED aus 11 20 0B 14 4% 8% Neutral 21 30 15 1E 8% 12% Reset 31 200 1F C8 12% 78% Strobe-Effekt mit zunehmender Geschwindigkeit 201 250 C9 FA 79% 98% Strobe-Effekt über Zufallsgenerator mit zunehmender...
-
Seite 14: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Esc-Taste um ins Hauptmenü zu gelangen. Über die Up/Down-Taste können Sie sich im Untermenü... -
Seite 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 16: Technische Daten
F 2 A, 250 V Zubehör: EUROLITE TH-50 Theaterhaken, silber Best.-Nr. 58000650 Sicherungsseil 4x1000mm bis 15kg, silber Best.-Nr. 58010320 EUROLITE DMX Operator 192 Kanäle Best.-Nr. 70064520 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 01.08.2011 © 16/28 00058797.DOC, Version 1.1... -
Seite 17: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED TMH-11. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 18 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 19: Operating Determinations
OPERATING DETERMINATIONS This device is a LED moving-head lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating current of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 20: Description Of The Device

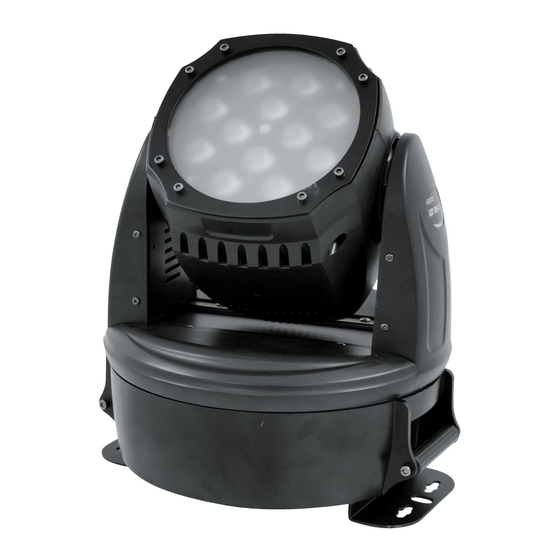

DESCRIPTION OF THE DEVICE Features TCL Moving Head Washlight with 9 W LEDs • Equipped with 12 x 9 W tricolor LED with RGB colors • Compact lightweight • Positioning within 540° PAN and 270° TILT • Stepless RGB color changing •... -
Seite 21: Installation
(10) Mode/Esc-button (11) Display (12) Up-button (13) Down-button (14) Enter-button (15) DMX indicator (16) Auto/sound indicator (17) Power supply/fuseholder (18) Power switch (19) DMX-Out socket (20) DMX-In socket INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. -
Seite 22: Attachment
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. When rigging, derigging or servicing the device staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden. -
Seite 23: Mounting On A Trussing System
Mounting on a trussing system Mount the device to your trussing system using the mounting plates and two appropriate clamps. CAUTION! Use 2 appropriate clamps to rig the fixture on the truss. Follow the instructions mentioned at the bottom of the base. Make sure that the device is fixed properly! Ensure that the structure (truss) to which you are attaching the fixtures is secure. -
Seite 24: Connection With The Mains
With the power switch, you can switch the device on and off. After you connected the effect to the mains, the LED TMH-11 starts running. During the Reset, the motors are trimmed and the device is ready for use afterwards. -
Seite 25: Dmx-Controlled Operation
If you set, for example, the address to channel 13, the device will use the channel 13 to 24 for control. Please, be sure that you don’t have any overlapping channels in order to control each LED TMH-11 correctly and independently from any other fixture on the DMX-chain. -
Seite 26: Control Board
Control-channel 6 - Blue Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Blue (0=off, 255=100% blue) Control-channel 7 - Colour macros Decimal Hexad. Percentage Feature 0 40 00 28 0% 16% Neutral 41 80 29 50 16% 31% Macro 1 81 120 51 78... -
Seite 27: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 28: Replacing The Fuse
0.5 m Min. distance to lighted object: 0.1 m Fuse: F 2 A, 250 V Accessory: EUROLITE TH-50 Theatre hook, silver No. 58000650 Safety bond 4x1000mm up to 15kg, silver No. 58010320 EUROLITE DMX operator 192 channels No. 70064520 Please note: Every information is subject to change without prior notice. 01.08.2011 ©...
