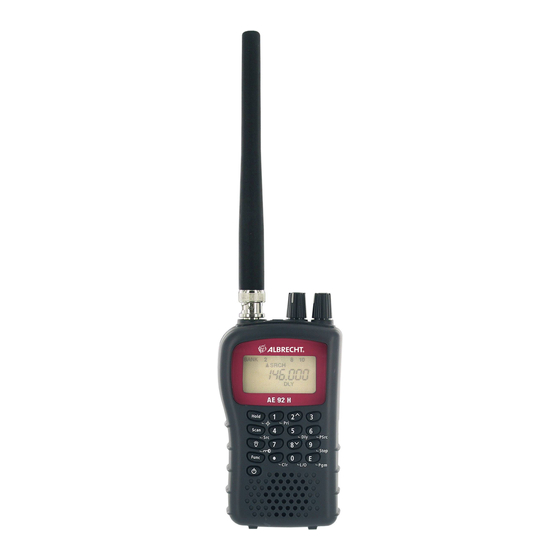

Albrecht AE 92 H Bedienungsanleitung
200 kanal handscanner
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Albrecht AE 92 H
Inhaltszusammenfassung für Albrecht AE 92 H
- Seite 1 AE 92 H 200 Kanal Handscanner ALAN Electronics GmbH...
-
Seite 2: Ae92H Bedienelemente Und Display
AE92H Bedienelemente und Display Antennenanschluss (BNC) Kopfhörerbuchse Rauschsperre (Squelch) Lautstärke (Volume) Display Tastatur DC 6V Buchse Ein/Aus... -
Seite 3: Inhaltsverzeichnis
............25 Displaybeleuchtung ..........25 Fehlersuche ............26 Pflege und Wartung ..........27 Pfeifstellen – „Birdies“ ......... 29 Gesetzliche Gewährleistung ....... 29 Technische Daten ..........30 Empfohlenes Albrecht Zubehör ......31 CE-Konformitätserklärung ........32... -
Seite 4: Einführung
Einführung Danke, dass Sie sich zum Kauf unseres Albrecht AE92H Handscanners entschieden haben. Dieser Scanner ist kompakt und einfach in der Bedienung. Sie können bis zu 100 häufig beobachtete Frequenzen im den 100 Speicherplätzen des Scanners ablegen. Alternativ können Sie das Gerät auch nach Sendern suchen lassen, dazu gibt es vorprogrammierte und auch veränderbare Suchlaufbänder. -
Seite 5: Auswahl Des Bandplans
Auswahl des Bandplans Die folgende Tabelle listet die 14 bzw. 13 Frequenzbereiche Ihres Scanners mit den vorgesehenen Kanalabständen und der Art der Funksendungen in diesen Bereichen auf. Wir haben zwei typische Bandpläne vorgesehen, die den Scanner auch in anderen Ländern verwendbar machen. Dabei ist Bandplan 2 speziell für die Frequenzbelegungen in Deutschland optimiert- sie sollten dort nur diesen Bandplan benutzen. -
Seite 6: Die Wichtigsten Funktionen
den Bandplan nach Ihrer Region vor Inbetriebnahme auswählen und dann nicht mehr ändern, wenn nicht unbedingt nötig! Die wichtigsten Funktionen Suchlauf- Ketten – Sie können 10 Suchlaufbänder entweder mit bereits vorprogrammierten Frequenzgrenzen oder mit eigenen Frequenzgrenzen benutzen diese auch miteinander verketten. Dreifach-Super Technologie –... -
Seite 7: Scanner-Hintergrundwissen
Tastaturtöne – Unterschiedliche Töne informieren Sie über korrekte oder fehlerhaften Tasteneingaben. Batterie-Alarm – Warnung bei leerer werdender Batterie In dieser Anleitung benutzte Beispiele Die Displayabbildungen in dieser Anleitung stellen typische Betriebsfälle dar, die Sie beim Betrieb des Scanners beobachten werden. Natürlich werden Sie typische Frequenzen in Ihrem Empfangsbereich eingeben, daher werden sich unterschiedliche Anzeigen im Display gegenüber den Beispielen in dieser Anleitung nicht vermeiden lassen. -
Seite 8: Traditionelle Funksysteme
Suchlaufgrenze einzugeben. Damit das einfacher geschieht, haben wir bei Ihrem Scanner 10 häufig vorkommende Bereiche vorprogrammiert. Sie können aber die dort programmierten Frequenzgrenzen jederzeit nach Ihren Bedürfnissen später ändern. Im Frequenzsuchlauf beginnt der Scanner mit der untersten Frequenz und geht in typischen Schritten hoch bis zur oberen Grenze. -
Seite 9: Mitgeliefertes Zubehör
abgedruckt, so z.B .in Zeitschriften und in Veröffentlichungen des Siebel- Verlags (Buchhandel). Ebenso im Internet gibt es viele Quellenangaben zu häufig benutzten Frequenzen Mitgeliefertes Zubehör ・ Bedienungsanleitung ・ Scanner und Antenne ・ Gürtelclip ・ Netz- und Ladeadapter für 230 V ・... -
Seite 10: Einsetzen Der Akkus
Netzadapter kann sowohl Ihr Gerät betreiben als auch die Akkus (auch gleichzeitig) laden. Völlig entleerte Akkus sind nach ca. 10 bis 16 Stunden vollständig geladen. Einsetzen der Akkus: Batterie-Umschalter werkseitig NiMH Akkus eingestellt einem Aufkleber verdeckt. (Entfernen, und umschalten, wenn andere Batterien benutzt werden sollen! •... -
Seite 11: Antenne Anschließen
Nicht wiederaufladbare Batterien können einem Ladeversuch heiß werden und sogar platzen oder in Brand geraten. • Nur bei aufladbaren Akkus darf der Schalter in der Position NI-MH BATT stehen Anmerkungen: • Nur frische Batterien Typ Mignon / A A benutzen. •... -
Seite 12: Kopfhörer Anschließen
-Installationsmaterial sind wegen ihrer 75 Ohm Impedanz nicht zu empfehlen! Kopfhörer anschließen Der eingebaute Lautsprecher schaltet sich automatisch ab, wenn Sie zum ungestörtem Hören einen Kopf- oder Ohrhörer benutzen. Der Hörer kann mit einem 3.5 mm Stereo oder Monostecker versehen sein, beide Systeme sind anschließbar. Beachten Sie die Sicherheitshinweise am Beginn der Anleitung! Ein externer Lautsprecher ist ebenfalls anschließbar. -
Seite 13: Bedienung Des Scanners
Bedienung des Scanners In dieser Anleitung werden einige bereits erwähnte einfache Definitionen vorausgesetzt und benutzt. Bitte machen Sie sich vertraut mit den Features Ihres Scanners. In den meisten Fällen müssen Sie nur die Frequenzen der Funkstationen kennen, die anderen Parameter kennt Ihr Gerät an Hand der Bandpläne bereits und stellt sich automatisch darauf ein. - Seite 14 Taste Funktionsbeschreibung Hold Hold – Hält den Kanal- und Frequenzsuchlauf an. Um Kanäle in Schritten kontinuierlich weiterzuschalten, erneut drücken und festhalten. Scan/Src Scan – Suchlauf über gespeicherte Kanäle. Func + Src – Zum Start des Frequenzsuchlaufs oder zum Neustart nach Auffinden einer Frequenz. Schaltet die Hintergrundbeleuchtung ein und aus.
-
Seite 15: Ein Blick Auf Das Display
Ein Blick auf das Display Das Display zeigt den jeweiligen Betriebszustand des Scanners. BANK erscheint zusammen mit Nummern (1-10). erscheint wenn Tastensperre aktiviert. erscheint, wenn Zweitfunktion ausgewählt ist. erscheint beim Abspeichern einer Frequenz in einen Kanal. SRCH erscheint während des Frequenzsuchlaufs oder erscheint beim Frequenzsuchlauf. -
Seite 16: Was Sind Speicherbänke
Was sind Speicherbänke? Service Bänke Air und Cb Der Scanner ist werkseitig fest programmiert mit allen üblichen Flugfunk- und internationalen CB-Funk- Frequenzen. Kanal-Speicherbänke Um die max. 200 speicherbaren Kanäle besser organisieren zu können, sind diese in 10 Gruppen zu je 20 Kanälen zusammengefasst. -
Seite 17: Service Search
erscheint die eingegebene Kanalnummer • Mit dern Nummerntasten und dem Dezimalpunkt ● /Clr die Frequenz eingeben. • E drücken zum Abspeichern. Hinweise: • Sollten Sie versehentlich eine ungültige Frequenz eingegeben hat, erscheint Error und Sie hören 3 kurze Töne. Geben Sie erneut eine gültige Frequenz ein. •... -
Seite 18: Beim Frequenzsuchlauf Gefundene Frequenzen Speichern
Service mode. • Sobald der Scanner bei einem Signal auf einer Frequenz stoppt, halten Sie mit Hold den Vorgang an, Sie können dann auch zuhören. Im Display erscheint Hold. • Benachbarte Frequenzen wählen Sie nun nach oben mit Func + oder nach unten mit Func + •... -
Seite 19: Manuelles Auswählen Eines Kanals
ein Signal zum Suchlaufstopp führt. Squelchregler nach rechts gedreht: die Signale müssen stärker werden, schwache Signale führen nicht mehr zum Stoppen. Werden im Gegensatz dazu schwache Stationen nicht gehört, dann sollten Sie die Squelcheinstellung leicht nach links (entgegen dem Uhrzeigersinn korrigieren. •... -
Seite 20: Verkettete Suche Über Mehrere Bereiche
Frequenzbereich MHz Schritte 144.0000 - 145.9875 12.5 kHz 146.0000 - 173.9900 10, 12.5 kHz 406.0000 - 449.99375 6.25 kHz 450.0000 - 469.9900 10 kHz 470.0000 - 512.0000 6.25 kHz 806.0000 - 960.0000 12.5 kHz Bandplan 2 ist speziell für Deutschland optimal angepasst. Es ist möglich, zwischen den beiden Bandplänen zu wechseln: •... -
Seite 21: Eigenen Suchlaufbereich Programmieren
• Drücken Sie Func + Pgm. Das Display zeigt den niedrigsten noch freie Kanal- und die zugehörige Banknummer. • Zum Übernehmen der vorgeschlagenen Nummer drücken Sie E + Pgm. • Zum Auswählen einer anderen Kanalnummer drücken Sie Func + oder Func + , bevor Sie mit E / Pgm. -
Seite 22: Überspringen Von Frequenzen Im Suchlauf
• Wenn der Scanner sich im Suchlauf befindet, Hold drücken. • Geben Sie die gewünschte Startfrequenz mit Nummerntasten 0..9 und Dezimalpunkt ●/Clr ein. • Mit Func + oder Func + startet der Scanner die Frequenzsuche von der eingegebenen Frequenz aus in die gewünschte Richtung. -
Seite 23: Delay (Scanverzögerung)
• Suchlauf mit Hold stoppen. • mit Func + oder Func + sich auf die gesperrte Frequenz herantasten. Dort erscheint L/O. • Func + L/O. drücken, L/O erlischt und die Frequenz ist wieder frei.. Alle gesperrten Frequenzen auf einmal wieder freigeben: •... -
Seite 24: Speicherbänke Ein Und Ausschalten
Speicherbänke ein und ausschalten Ähnlich wie im Frequenzsuchlauf einzelne Bereiche gesperrt oder freigegeben werden können, kann man auch bei den gespeicherten Kanälen einzelne Bänke vom Suchlauf sperren oder freigeben. Ist eine Bank gesperrt, werden alle 20 dort befindlichen Kanäle nicht mehr abgesucht. •... -
Seite 25: Prioritätskanäle Festlegen
Prioritätskanäle festlegen Die Prioritätsfunktion sorgt dafür, dass Sie besonders wichtige Kanäle bevorzugt abhören können. In jeder der Speicherbänke kann man einen der dort gespeicherten Kanäle zum Prioritätskanal erklären. Sofern der Scanner in den Prioritäts-Mode geschaltet wird, wird der Prioritätskanal der gerade aktiven Bank alle 2 Sekunden automatisch aufgerufen und auf Aktivität geprüft. -
Seite 26: Fehlersuche
Die Hintergrundbeleuchtung bleibt jeweils für 15 s eingeschaltet. • Für früheres Abschalten, nochmals drücken. Fehlersuche If your AE92H is not performing properly, try the following steps. Problem Mögliche Lösungsvorschlag Ursache Das Gerät Prüfen Sie die Akkus bzw. Scanner bekommt keine ob das Netzteil an der arbeitet Betriebsspannung... -
Seite 27: Pflege Und Wartung
Problem Mögliche Lösungsvorschlag Ursache Suchlauf Haben Sie Starten Sie den Suchlauf startet vergessen, und drücken Sie Scan. nicht Scan zu drücken? Die Rauschsperre Stellen Sie den ist falsch Ansprechpunkt für die eingestellt (zu Rauschsperre (Squelch) weit offen) richtig ein- siehe Seite 16 Einer oder Prüfen Sie, dass Ihre mehrere Kanäle... - Seite 28 Störpotential darstellen. • Bei schlechtem Empfang bringt eine Außenantenne erhebliche Verbesserungen (siehe auch das Angebot im Albrecht-Zubehörprogramm). Reinigen des Scanners • Vor jedem Reinigen Scanner abschalten und Stromkabel herausziehen. • Nur mit milden Reinigungsmitteln und nur leicht angefeuchtetem Lappen arbeiten.
-
Seite 29: Pfeifstellen - „Birdies
Veröffentlichungen zu Albrecht- und ALAN Geräten finden können, von der Bedienungsanleitung über Schaltunterlagen, Änderungsmitteilungen bis zur Konformitätserklärung. Pfeifstellen – „Birdies“ Jeder Scanner weist einige technisch bedingte „Pfeifstellen“ auf. Das sind unmodulierte Trägersignale, die durch das Empfangsprinzip des Überlagerungsempfängers selbst verursacht werden. Sie hören sich so an wie ein... -
Seite 30: Technische Daten
Technische Daten Kanäle:................200 Speicherbänke:......10 (je 20 Kanäle pro Bank) Frequenzbereiche (in MHz) 25.0-27.995 ..............CB Funk 28.0–69.995 ....10m Band bis 6 Meter Amateur Band 137.0–147.995 ....2 Meter band (incl. Amateurband) 70.0–88.0 ..........4 Meter BOS -Band 108.0–136.9875 ..........Flugfunk -Band 148.0–174.0 ..........2m Betriebsfunk 400.0–512.0 ..........UHF (70 cm) -Band 860.0- 960.0 ..analoges Band für Audio und Drahtlostelefone... -
Seite 31: Empfohlenes Albrecht Zubehör
Gewicht: ................165 g Änderungen im Rahmen der Produktpflege, die dem technologischen Fortschritt dienen, behalten wir uns vor. Empfohlenes Albrecht Zubehör Albrecht empfiehlt die folgenden Zubehörartikel, die hier nur als Beispiele genannt sind. Fordern Sie unseren Katalog oder unseren Scanner-Prospekt an! Order No. -
Seite 32: Ce-Konformitätserklärung
Hiermit wird erklärt, daß unser Produkt / herewith we declare that our product Empfangsgerät für Funkanwendungen (Scanner) AE 92 H den folgenden europäischen Normen entspricht: / is in conformity to following European Standards EU-Richtlinien / EU directives 73/23/EEC (LVD); 89/336 EEC (EMC) and 99/5/EEC (R&TTE)
