Albrecht AE 65 H Bedienungsanleitung

80-kanal-scanner
Vorschau ausblenden Andere Handbücher für AE 65 H:
Inhaltsverzeichnis

Quicklinks

AE 65 H
80-Kanal-Scanner
Bedienungsanleitung
ALAN Electronics GmbH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Albrecht AE 65 H

Inhaltszusammenfassung für Albrecht AE 65 H

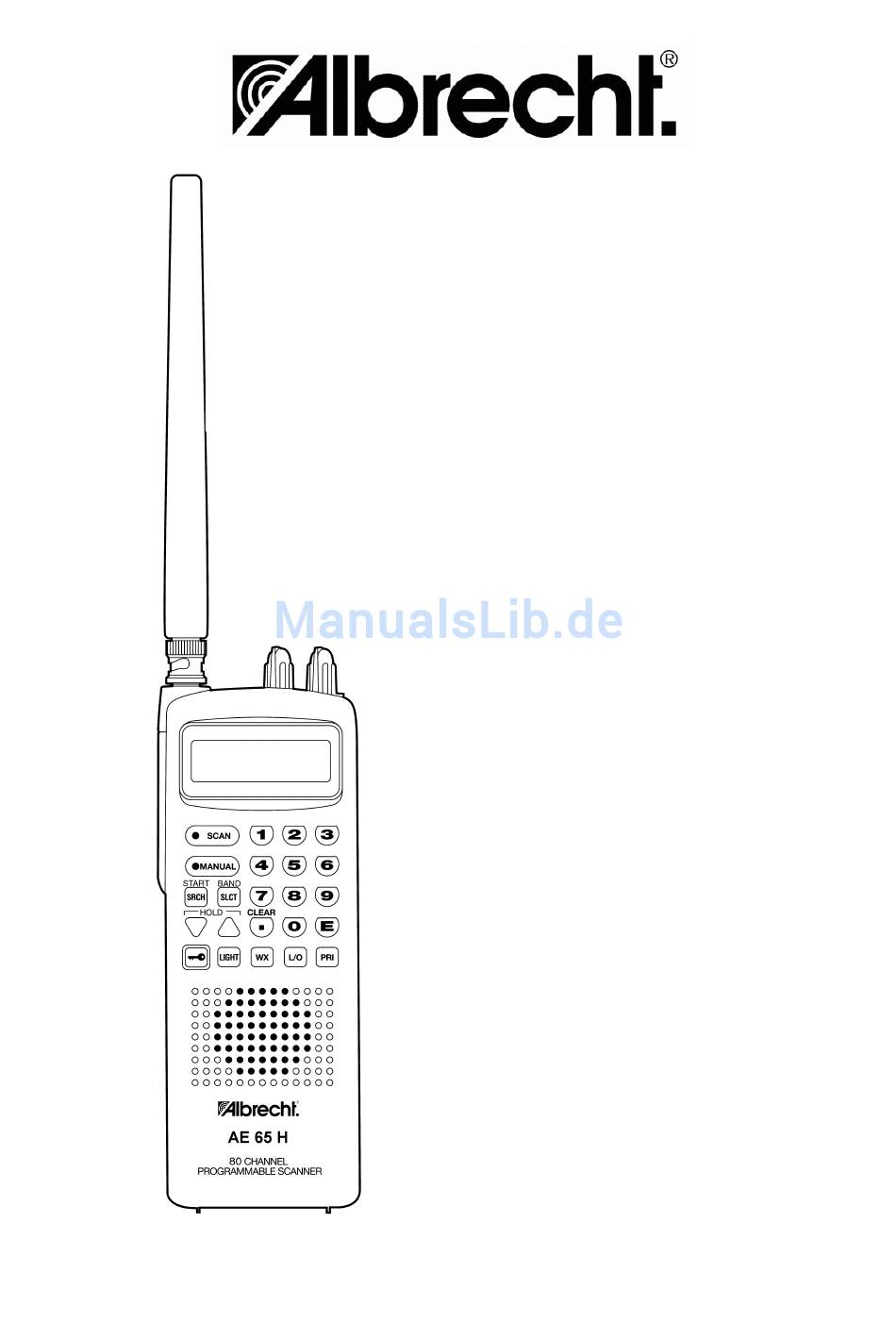

  • Seite 1 AE 65 H 80-Kanal-Scanner Bedienungsanleitung ALAN Electronics GmbH...

  • Seite 2: Inhaltsverzeichnis

    Index BEDIENELEMENTE......................4 Tastatur auf der Vorderseite ..................... 4 Bedienelemente auf der Oberseite ................... 4 Anzeige / Display ......................4 EINFÜHRUNG........................5 Rechtlicher Hinweis......................6 Antenne: Der richtige Dreh!....................7 Gürtelclip........................... 7 Stromversorgung ......................7 Batterien einlegen ......................8 Stromversorgung über ein externes Netzteil ..............8 Stromversorgung mit aufladbaren Batterien (Akkus) ............
  • Seite 3 Platz für persönliche Notizen ..................27 KURZANLEITUNGEN / SHORT FORM USER INSTRUCTIONS ..... 29 Albrecht AE 65 H Handscanner ................... 29 Short-Form User Manual Albrecht AE 65 H ..............30 Notice d’utilisation Albrecht AE 65 H................31 Instrucciones breves Albrecht AE 65 H................. 32...

  • Seite 4: Bedienelemente

    Bedienelemente Tastatur auf der Vorderseite Bedienelemente auf der Oberseite 1 Antennenbuchse, BNC 2 Kopfhörerbuchse 3 Regler für die Rauschsperre/Squelch 4 Ein/Aus-Schalter und Lautstärkeregler Anzeige / Display a Markierung für den Vorzugskanal a Anzeige der Speicherplatznummer b Frequenzanzeige c Tastenfeld gesperrt d Batterien/Akkus schwach e, f Nummer der aktiven Frequenzsuchlaufbereiche...

  • Seite 5: Einführung

    Aufruf oder die Überwachung im Suchlauf ablegen lassen. • Fünf Bereiche für den Frequenz-Suchlauf Im AE 65 H können Sie nach eigenen Wünschen 5 Funkfrequenzbereiche für Ihre häufigen Frequenzsuchen selbst programmieren. Diese Bereiche kann Ihr AE 65 H dann auf Knopfdruck hin auf aktive Sender durchsuchen.

  • Seite 6: Rechtlicher Hinweis

    • Zehn Ausblendspeicher im Frequenz-Suchlauf Für den Suchlauf lassen sich bis zu zehn Frequenzen elektronisch markierten, so dass sie übersprungen werden. Das macht den Suchlauf z.B. bei Pfeifstellen oder Dauerträgern für die Suche nach interessanten Kanälen noch effizienter. • Start-Verzögerung beim Suchlauf Für den Suchlauf ist eine Verzögerungszeit von zwei Sekunden eingegeben –...

  • Seite 7: Antenne: Der Richtige Dreh

    Betriebsfunk nur für dienstliche Belange den daran beteiligten Personenkreisen zugänglich ist. Beispielsweise dürfen Sie zwar Ihr eigenes Schnurlostelefon zu Prüfzwecken abhören, wenn Sie vermuten, dass es möglicherweise defekt ist, nicht aber das Ihres Nachbarn, und genauso wenig dürfen Sie den örtlichen Feuerwehrfunk mithören, es sei denn Sie hätten eine ausdrückliche Erlaubnis dazu.

  • Seite 8: Batterien Einlegen

    Batterien einlegen Ihr Scanner wird mit vier Mignonzellen betrieben, die in das Batteriefach eingelegt werden: • Sperre des Batteriefachdeckels auf der Unterseite drücken und gleichzeitig Batteriefachdeckel in Pfeilrichtung drücken (siehe Zeichnung). • Batteriefachdeckel abnehmen. • Vergewissern Sie sich, dass der Schalter im Batteriefach in der richtigen Stellung „Alkaline“...

  • Seite 9: Stromversorgung Mit Aufladbaren Batterien (Akkus)

    Das Netzteil wird mit einem Hohlstecker (Durchmesser: 3,8 mm außen, 1,35 mm innen) an die Buchse DC 12 V PWR angeschlossen. Der Mittenkontakt führt die positive Spannung, der Außenkontakt negative Spannung! Stromversorgung mit aufladbaren Batterien (Akkus) • Anstelle von Batterien können Sie auch vier NiCd- oder NiMH-Akkus gleicher Größe (AA oder Mignon) in das Batteriefach einlegen.

  • Seite 10: Bedienung Des Scanners

    Bedienung des Scanners In diesem Kapitel wird detailliert und mit praktischen Beispielen und Tipps die Bedienung Ihres Scanners erläutert. Einschalten, Lautstärke und Rauschsperre Drehen Sie den Schalter/Regler VOLUME ein wenig nach rechts. Mit einem hörbaren Klicken schalten Sie damit den Scanner ein. Er startet dann automatisch den Speicherplatz-Suchlauf, wenn die Rauschsperre (siehe unten) geschlossen ist.

  • Seite 11: Displaybeleuchtung

    Um Strom (besonders im Batteriebetrieb) zu sparen, benutzen Sie die Beleuchtung möglichst nur, wenn nötig. Empfang mit Ihrem Scanner Ihr AE 65 H ist ein Funkempfänger mit manueller Einstellung und automatischen Suchfunktionen. Dabei gibt es zwei grundlegend verschiedene Möglichkeiten, Sender mit dem AE 65 H zu empfangen. Es gibt den •...

  • Seite 12: Frequenz-Suchlauf Manuell Stoppen Und Starten

    Die Anzeige wechselt nun zwischen den gerade eben eingegebenen Eckfrequenzen. Damit ist das gewünschte Frequenzband unter CHAIN 1 geändert programmiert. Bei einer fehlerhaften Eingabe geben Sie einfach die neuen Werte ein. Für Ihren AE 65 H empfehlen wir Ihnen, die folgenden Frequenzbereiche einzugeben. Dies sind...

  • Seite 13: Löschen Eines Frequenzbandes

    Danach können Sie mit auf die jeweils nächst höhere (aufwärts) oder auf die jeweils niedrigere Frequenz (abwärts) wechseln. Mit Druck auf Taste SRCH starten Sie den Frequenz-Suchlauf erneut. In welche Richtung er läuft, hängt davon ab, ob Sie zuletzt Taste UP (aufwärts) oder DOWN (abwärts) ( gedrückt hatten.

  • Seite 14: Suchlaufrichtung Umkehren

    Suchlaufrichtung umkehren: • Drücken sie zuerst (UP oder DOWN (HOLD)), danach SRCH. Der Suchlauf startet in der gewünschten Richtung • Bei gestopptem Suchlauf können sie auch manuell mit den Tasten kleinen Schritten weiter herauf- oder herunterschalten. Belegte Frequenzen überspringen Oft passiert es im Frequenz-Suchlauf, dass dieser immer wieder auf bekannten belegten Frequenzen oder gar vereinzelten internen „Pfeilstellen“...

  • Seite 15: Löschen Fehlerhafter Eingaben

    Ab Werk ist er „leer“ – Anzeige 000.0000 MHz. Ist er bereits belegt, wird die dort abgelegte Frequenz angezeigt. Sie wird beim weiteren Vorgehen durch die neue Frequenz ersetzt. Ist das nicht gewünscht, so schaltet man den Scanner einfach aus und nochmals wieder ein. •...

  • Seite 16: Abstimmraster

    Abstimmraster Das Abstimmraster ist werkseitig auf die in Europa üblichen Kanalsysteme eingestellt: Frequenzbereich Kanalraster 66.000-84.010 MHz 5 kHz 84.015-87.255 MHz 20 kHz 87.260-88.000 MHz 5 kHz 137.000-143.995 MHz 5 kHz 144.000-145.9875 MHz. 12.5 kHz 146.000-174.000 MHz 5 kHz 406.000-512.000 MHz 12.5 kHz Verfahren bei doppelten Eingaben: Wenn Sie eine Frequenz speichern wollen, die bereits in einem der Speicherplätze Ihres...

  • Seite 17: Tipps Zum Eingeben Von Speicherplätzen

    • Löschen: Taste 0 drücken und danach Taste E drücken. Der Speicherplatz ist gelöscht – Anzeige 000.0000. Tipps zum Eingeben von Speicherplätzen • Für den effizienten Suchlauf ist es wichtig, das Sie Gruppen von Speicherplätzen nach Funkdiensten (z.B. Amateurfunkfrequenzen in den Speicherplätzen 1 bis 10 ablegen) oder Regionen bilden.

  • Seite 18: Speicherplätze Zum Überspringen Markieren

    Tipp: Der Speicherplatz-Suchlauf kann auch durch die entsprechende Stellung Reglers SQUELCH bis zum rechten Anschlag gestoppt werden, zum Starten wieder so weit nach links drehen, bis das Rauschen verschwindet. Zwei Sekunden danach startet der Suchlauf wieder. Speicherplätze zum Überspringen markieren Will man weniger als alle maximal 80 Kanäle überwachen, so markiert man die Kanäle, die im Suchlauf übersprungen werden sollen.

  • Seite 19: Einen Bestimmten Speicherplatz Als Vorzugskanal Benennen

    Einen bestimmten Speicherplatz als Vorzugskanal benennen • Taste MANUAL drücken. • Nummer des gewünschten Speicherplatzes eintippen. • Nochmals MANUAL drücken – die eingespeicherte Frequenz erscheint im Display. • Taste PRI so lange drücken (ca. zwei Sekunden), bis links neben der Speicherplatznummer Anzeige P erscheint.

  • Seite 20: Wetterkanäle: Für Den Urlaub In Usa

    Wetterkanäle: für den Urlaub in USA Als kleines Extra für Ihren Scanner-Urlaub in den USA weist Ihr AE65H noch sieben amerikanische Wetterkanäle auf, die fest programmiert sind. Diese Kanäle liegen zwischen 162,4 MHz und 162,55 MHz im 25-kHz-Raster. In anderen Teilen der Welt können sie durch andere Stationen belegt sein.

  • Seite 21: Scanner-Praxis - Tipps Und Informationen

    Scanner-Praxis – Tipps und Informationen Dieses Service-Kapitel informiert Sie allgemein über den praktischen Umgang mit Scannern. Die Bezeichnung „Scanner“ kommt aus dem Englischen und bezieht sich auf den Suchlauf („Scanner“) eines solchen Breitband-Empfängers. Was man hören kann Am Ende dieses Kapitels finden Sie eine ausführliche Aufstellung von Frequenzen und Diensten, die auf den Frequenzen senden, die Ihr Scanner empfängt.

  • Seite 22: Frequenzen Und Dienste

    Meistens ist das nur auf bestimmten Frequenzen der Fall, wenn eine Oszillatorfrequenz des Scanners in den gerade eingestellten Fernsehkanal fällt. Oft verschwinden diese Störungen, wenn Sie sich mit Ihrem Scanner ein paar Meter von der Fernsehantenne entfernen. Frequenzen und Dienste In diesem Kapitel sind einige „Dienste“...
  • Seite 23 Küstenfunkstellen wie DP07 auf Arbeitskanälen meist zwischen 160 und 162 MHz abgestrahlt. Weitere Funkdienste… …sind u.a. Flugfunk, Militärfunk und Zugfunk. Sie beleben immer mehr Frequenzen, wandern aber zunehmend auf digitale Übertragungsverfahren ab und sind mit Scannern wie dem AE 65 H nicht zu empfangen.

  • Seite 24: Gesetzliche Gewährleistung

    Gesetzliche Gewährleistung Der Verkäufer dieses Geräts gewährt Ihnen innerhalb der EU eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung (im Sprachgebrauch auch oft Garantie genannt) umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B.

  • Seite 25: Technische Daten

    Technische Daten Frequenzbereiche/Abstimmraster: Frequenzbereich Kanalraster 66.000-84.010 MHz 5 kHz 84.015-87.255 MHz 20 kHz 87.260-88.000 MHz 5 kHz 137.000-143.995 MHz 5 kHz 144.000-145.9875 MHz. 12.5 kHz 146.000-174.000 MHz 5 kHz 406.000-512.000 MHz 12.5 kHz Betriebsart: Schmalband-FM (16kF3E) Speicherplätze: 80 und zehn Ausblend-Frequenzen Suchlauf-Geschwindigkeit: 10 Abstimmschritte bzw.

  • Seite 26: Ce Konformitätserklärung/ Declaration Of Conformity

    CE Konformitätserklärung/ Declaration of Conformity Hiermit wird erklärt, daß unser Produkt / herewith we declare that our product Empfangsgerät für Funkdienste (Scanner) AE 65 H den folgenden europäischen Normen entspricht: / is in conformity to following European Standards EU-Richtlinien / EU directives 73/23/EEC (LVD); 89/336 EEC (EMC) and 99/5/EEC (R&TTE)

  • Seite 27: Platz Für Persönliche Notizen

    Platz für persönliche Notizen Meine fünf Frequenzbänder Notieren Sie hier die untere und obere Eckfrequenz für Ihren eigenen Frequenz-Suchlauf (falls geändert): Band Untere Bandgrenze (MHz) Obere Bandgrenze (MHz) Funkdienst Meine wichtigsten Frequenzen Kanal Frequenz Anwendung...
