Inhaltszusammenfassung für KERN SFB 10K1HIP

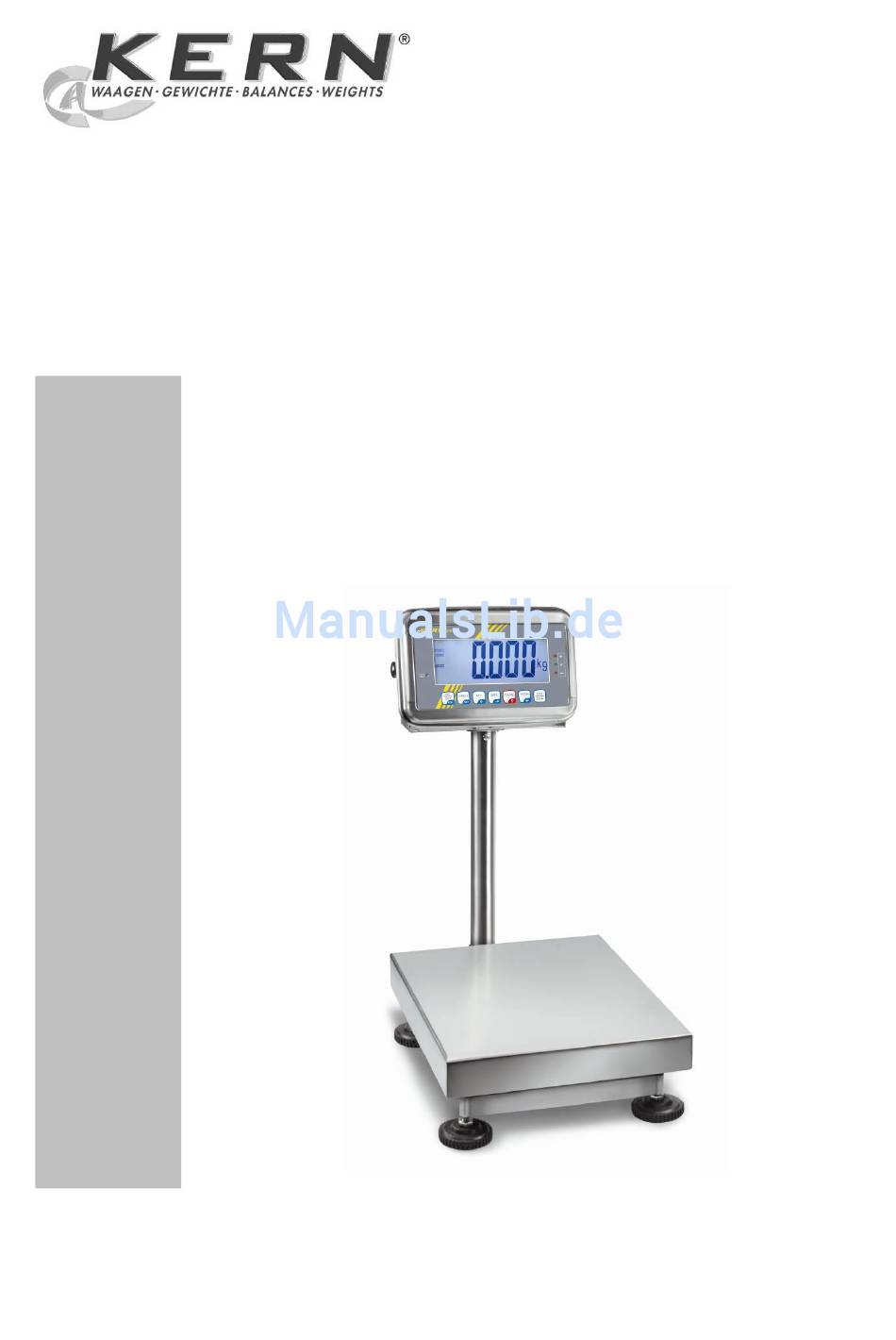

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Edelstahlwaage KERN SFB Version 2.4 12/2013 SFB-BA-d-1324...
-
Seite 2: Inhaltsverzeichnis
KERN SFB Version 2.4 12/2013 Betriebsanleitung Edelstahlwaage Inhaltsverzeichnis Technische Daten ....................4 Geräteübersicht ....................10 Tastaturübersicht ......................11 2.1.1 Numerische Eingabe über Navigationstasten ..............12 Anzeigenübersicht ....................12 Grundlegende Hinweise (Allgemeines) ............13 Bestimmungsgemäße Verwendung ................13 Sachwidrige Verwendung ..................13 Gewährleistung ......................13 Prüfmittelüberwachung .....................13 Grundlegende Sicherheitshinweise .............. - Seite 3 Betrieb ......................29 Einschalten .......................29 Ausschalten ......................29 Nullstellen .........................29 Einfaches Wägen .....................29 Wägeeinheit umschalten (nur nicht eichfähige Modelle) ...........30 Wägen mit Tara ......................31 Wägen mit Toleranzbereich ..................32 7.7.1 Toleranzkontrolle auf Zielgewicht ..................33 7.7.2 Toleranzkontrolle auf Zielstückzahl .................. 35 Manuelles Summieren ....................37 Automatisches Summieren ..................39 7.10 Stückzählen ......................40...
-
Seite 4: Technische Daten
1 Technische Daten KERN SFB 10K1HIP SFB 15K5HIPM SFB 20K2HIP Ablesbarkeit (d) Wägebereich (Max) 10 kg 15 kg 20 kg Mindestlast (Min) 100 g Eichwert (e) Eichklasse Reproduzierbarkeit Linearität ± 1 g ± 5 g ±2 g Empfohlenes Justierge- 10 kg... - Seite 5 KERN 30K10HIPM 50K5HIP 50K5LHIP 50K-3XL Ablesbarkeit (d) 10 g Wägebereich (Max) 30 kg 50 kg 50 kg 50 kg Mindestlast (Min) 200 g Eichwert (e) 10 g Eichklasse Reproduzierbarkeit 10 g Linearität ± 10 g ± 5 g ± 5 g ±...
- Seite 6 KERN 60K20HIPM 60K20LHIPM 60K-2XLM Ablesbarkeit (d) 20 g 20 g 20 g Wägebereich (Max) 60 kg 60 kg 60 kg Mindestlast (Min) 400 g 400 g 400 g Eichwert (e) 20 g 20 g 20 g Eichklasse Reproduzierbarkeit 20 g...
- Seite 7 KERN 100K10HIP 100K-2L 100K-2HM 100K-2LM Ablesbarkeit (d) 10 g 10 g 50 g 50 g Wägebereich (Max) 100 kg 100 kg 150 kg 150 kg Mindestlast (Min) 1 kg 1 kg Eichwert (e) 50 g 50 g Eichklasse Reproduzierbarkeit 10 g...
- Seite 8 KERN 100K-2XL 100K-2XLM 120K50HIPM Ablesbarkeit (d) 10 g 50 g 50 g Wägebereich (Max) 100 kg 150 kg 120 kg Mindestlast (Min) 1 kg 1 kg Eichwert (e) 50 g 50 g Eichklasse Reproduzierbarkeit 10 g 50 g 50 g Linearität...
- Seite 9 KERN 200K-2XL 300K-1LM Ablesbarkeit (d) 20 g 100 g Wägebereich (Max) 200 kg 300 kg Mindestlast (Min) 2 kg Eichwert (e) 100 g Eichklasse Reproduzierbarkeit 20 g 100 g Linearität ± 40 g ± 100 g Empfohlenes Justierge- 200 kg...
-
Seite 10: Geräteübersicht

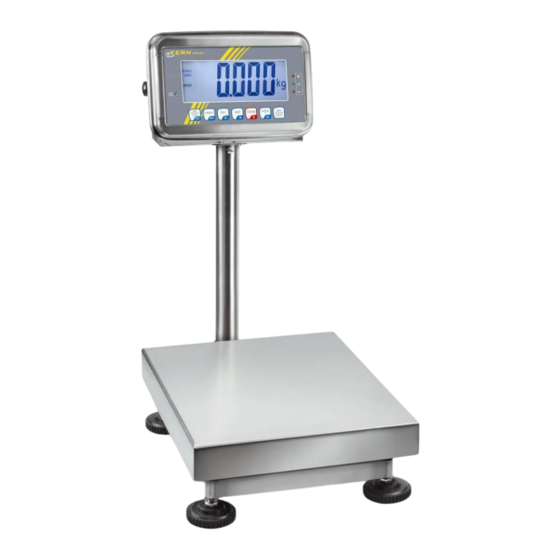

2 Geräteübersicht Akkuzustand Tastenfeld Gewichtsanzeige Toleranzmarke, s. Kap. 7.7 Wägeeinheit Fusschraube Libelle (unter Wägeplatte) SFB-BA-d-1324... -
Seite 11: Tastaturübersicht
2.1 Tastaturübersicht Taste Funktion Ein-/Ausschalten Nullstellen Navigationstaste Eingabe bestätigen Tarieren Bei numerischer Eingabe blinkende Ziffer erhöhen Navigationstaste Im Menü vorwärts blättern Anzeige Gesamtsumme Navigationstaste Ziffernanwahl nach rechts Wägewert in Summenspeicher addieren Navigationstaste Ziffernanwahl nach links Wägedaten über Schnittstelle übermitteln Löschen Umschalten Bruttogewicht ... -
Seite 12: Numerische Eingabe Über Navigationstasten
2.1.1 Numerische Eingabe über Navigationstasten drücken, die aktuelle Einstellung wird angezeigt. Die erste Ziffer blinkt und kann jetzt geändert werden. Soll die erste Ziffer nicht geändert werden drücken, die zweite Ziffer be- ginnt zu blinken. Bei jedem Drücken von wechselt die Anzeige zur nachfolgenden Ziffer, nach der letzten Ziffer wechselt die Anzeige wieder zur ersten Ziffer. -
Seite 13: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 14: Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 15: Auspacken Und Aufstellen
6 Auspacken und Aufstellen 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: Waage auf eine stabile, gerade Fläche stellen;... - Seite 16 Transportsicherung entfernen: 1. Modelle Plattformgröße 300 x 240 mm Die gekennzeichneten Schrauben lösen und entfernen. 2. Modelle Plattformgröße 400 x 300 mm Die mit dem Aufkleber gekennzeichnete Schraube lösen und entfer- nen. Achtung: Versiegelte Schrauben dürfen nicht gelöst werden. Nur eine exakt horizontal ausgerichtete Wägebrücke liefert genaue Wägeresultate. Die Wägebrücke muss bei der Erstinstallation und bei jedem Standortwechsel nivel- liert werden.
-
Seite 17: Stativ
6.2.1 Stativ Montagebeispiel Modelle Plattformgröße 300 x 240 mm: Stativ lt. Abb. mit den 4 Schrauben [1], Sicherungs- und Unterlegscheiben an der Plattform befestigen. Darauf achten, dass das Kabel nicht eingeklemmt oder be- schädigt wird. Stützschraube [2] bis zum sicheren Stand eindrehen. SFB-BA-d-1324... - Seite 18 Anzeigegerät aus Halterung entnehmen, dazu die seitlichen Drehknöpfe [3] entfer- nen. Stativ mit den 4 Linsenkopfschrauben [4] und Muttern an der Halterung des Anzei- gegerätes befestigen. Anzeigegerät wieder mit den Drehknöpfen [3] befestigen und positionieren. SFB-BA-d-1324...
- Seite 19 Lieferumfang Modelle Plattformgröße 400 x 300 mm: Stativrohr Adapter Anzeigegerät Stativfuß SFB-BA-d-1324...
-
Seite 20: Netzanschluss
Zur Schonung des Akkus kann die automatische Abschaltfunktion „AUTO OFF„ akti- viert werden, siehe Kap.7.13. Schutzart IP65 Die KERN SFB erfüllt die Anforderungen für die Schutzart IP65. Geeignet für kurzzeitigen Kontakt mit Flüssigkeit. Für Reinigung feuchten Lappen verwenden. Staubdicht. Schutzart IP65 nur im Akkubetrieb gewährleistet. -
Seite 21: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität des Wägesystems. Justie- rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com. Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich. -
Seite 22: Geeichte Modelle
6.6.1 Geeichte Modelle Bei geeichten Wägesystemen ist der Menüpunkt für die Justierung „P2 mode“ gesperrt. Um die Zugriffsperre aufzuheben, muss vor Menüaufruf die Siegelmarke zer- stört und die beiden Kontakte der Leiterplatte [K2] mit einem Jumper kurzge- schlossen werden (siehe Kap. 6.7). Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autori- sierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, be-... - Seite 23 Justierung durchführen: Menüeinstellung „noLin“ mit bestätigen. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Stabilitätsanzeige abwarten, dann drücken. Das aktuell eingestellte Justiergewicht wird angezeigt. Zum Ändern mit den Navigationstasten (s. Kap. 2.1.1) ge- wünschte Einstellung wählen, die jeweils aktive Stelle blinkt.
-
Seite 24: Nicht Eichfähige Modelle
6.6.2 Nicht eichfähige Modelle Menü aufrufen: 1. Gerät einschalten und während des Selbsttests drücken. nacheinander drücken der erste Menüblock „PO CHK“ wird angezeigt. wiederholt drücken, bis „P3 CAL“ angezeigt wird. wiederholt drücken, bis „CAL“ an- 4. Mit bestätigen. gezeigt wird. 5. -
Seite 25: Linearisierung
Linearisierung Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden. Bei Waagen mit einer Auflösung > 15 000 Teilungsschritte wird die Durchführung einer Linearisierung empfohlen. -
Seite 26: Nicht Eichfähige Modelle
Nach erfolgreicher Linearisierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. 6.7.2 Nicht eichfähige Modelle Menüpunkt P3 CALCalLiner aufrufen, s. Kap. 6.5.1 Mit bestätigen, die Passwortabfrage „Pn“ wird ange- zeigt. -
Seite 27: Eichung
6.8 Eichung Allgemeines: Nach der EU-Richtlinie 90/384/EWG oder 2009/23EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. - Seite 28 Hinweise zu geeichten Modellen Zugang zur Leiterplatte: Siegelmarke entfernen Anzeigegerät öffnen Bei geeichten Modellen sind die Kontakte der Leiterplatte mit einem Jumper kurzgeschlossen [K1]. Bei nicht eichfähigen Modellen ist der Jumper entfernt. Zur Justierung müssen die Kontakte der Leiterplatte mit einem Jumper kurz- geschlossen [K2] werden [K1] [K2]...
-
Seite 29: Betrieb
7 Betrieb 7.1 Einschalten drücken, das Gerät führt einen Selbsttest durch. Sobald die Gewichtsanzei- ge erscheint, ist das Gerät wägebereit. 7.2 Ausschalten drücken, die Anzeige erlischt. 7.3 Nullstellen Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Nullstellbereich ± 2 % Max. Das Gerät verfügt über eine automatische Nullstellfunktion, bei Bedarf kann das Ge- rät aber jederzeit wie folgt auf Null zurückgesetzt werden. -
Seite 30: Wägeeinheit Umschalten (Nur Nicht Eichfähige Modelle)
7.5 Wägeeinheit umschalten (nur nicht eichfähige Modelle) Wägeeinheiten aktivieren: Menüpunkt P5 Unt aufrufen, s. Kap. 8 drücken, die erste Wägeeinheit mit der aktuellen Ein- stellung wird angezeigt. Mit die angezeigte Wägeeinheit aktivieren [on] / deakti- vieren [off]. ... -
Seite 31: Wägen Mit Tara
7.6 Wägen mit Tara Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle drücken. Die Nullanzeige und der Indikator erscheinen. Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. -
Seite 32: Wägen Mit Toleranzbereich
Wägen mit Toleranzbereich Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen Signal an. -
Seite 33: Toleranzkontrolle Auf Zielgewicht
7.7.1 Toleranzkontrolle auf Zielgewicht Einstellungen Im Wägemodus gleichzeitig drücken. drücken, die Anzeige zur Eingabe des unteren Grenz- wertes erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 1.000 kg eingeben, die jeweils aktive Stelle blinkt. ... - Seite 34 drücken, das Wägesystem befindet sich im Toleranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Wägen mit Toleranzbereich Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei- gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.
-
Seite 35: Toleranzkontrolle Auf Zielstückzahl
7.7.2 Toleranzkontrolle auf Zielstückzahl Einstellungen Im Wägemodus gleichzeitig drücken. wiederholt drücken bis die Anzeige zur Eingabe des unteren Grenzwertes erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 75 Stück eingeben, die jeweils aktive Stelle blinkt. ... - Seite 36 drücken, das Wägesystem befindet sich im Toleranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Wägen mit Toleranzbereich Stückgewicht festlegen, s. Kap. 7.10. Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei- gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.
-
Seite 37: Manuelles Summieren
7.8 Manuelles Summieren Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausge- geben. Menüeinstellung: „P1 COM“ bzw. „P2 COM“ „MODE“ „PR2““, s. Kap. 8 Die Summierfunktion ist nicht aktiv, wenn das Gewicht unter 20d liegt. Summieren: ... - Seite 38 Wägedaten löschen: gleichzeitig drücken. Die Daten im Summenspeicher werden ge- löscht. Ausdruckbeispiel KERN YKB-01N, geeichtes Wägesystem: Menüeinstellung Menüeinstellung „P1 COM“ bzw. „P2 COM“ „Lab 2“ / Prt 7“ „P1 COM“ bzw. „P2 COM“ „Lab 0“ / Prt 0“...
-
Seite 39: Automatisches Summieren
7.9 Automatisches Summieren Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von auto- matisch beim Entlasten der Wage in den Summenspeicher addiert und bei An- schluss eines optionalen Druckers ausgegeben. Menüeinstellungen: „P1 COM“ bzw. „P2 COM“ „MODE“ „AUTO““, s. Kap. 8 Der Indikator wird angezeigt. -
Seite 40: Stückzählen
7.10 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh- lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt. -
Seite 41: Tierwägen
7.11 Tierwägen Die Tierwägefunktion eignet sich im Wägen von unruhigen Wägegütern. Das Wägesystem bildet von mehreren Wägewerten einen stabilen Mittelwert und zeigt diesen an. Das Tierwägeprogramm kann entweder durch Aufrufen des Menüblocks „P3 OTH“ bzw. „P4 OTH“ „ANM“ „ON“ (s. Kap. 8) aktiviert werden, oder schnel- ler über die Tastenkombination Bei aktiver Tierwägefunktion wird der Indikator angezeigt. -
Seite 42: Tastatursperre
7.12 Tastatursperre Im Menüpunkt „P3 OTH“ bzw. „P4 OTH“ „LOCK“ s. Kap. 8 kann die Tastatursper- re aktiviert/deaktiviert werden. Bei aktivierter Funktion wird nach 10 Minuten ohne Tastendruck die Tastatur ge- sperrt. Bei Tastendruck wird „K-LCK“ angezeigt. Zum Aufheben der Sperre gleichzeitig gedrückt halten (2 s) bis „U LCK“... -
Seite 43: Automatische Abschaltfunktion
7.14 Automatische Abschaltfunktion „ “ AUTO OFF Das Gerät wird automatisch in der eingestellten Zeit ausgeschaltet, wenn das Anzei- gegerät oder die Wägebrücke nicht bedient werden. gedrückt halten (3s) bis „setbl“ angezeigt wird. Mit - Funktion aufrufen AUTO OFF ... -
Seite 44: Menü
8 Menü Navigation im Menü: Menü aufrufen Gerät einschalten und während des Selbsttests drücken. nacheinander drücken der erste Menü- block „PO CHK“ wird angezeigt. Menüblock anwählen Mit lassen sich die einzelnen Menüpunkte der Rei- he nach anwählen. Einstellung anwählen ... -
Seite 45: Übersicht Nicht Eichfähige Modelle
8.1 Übersicht nicht eichfähige Modelle Menüblock Menüpunkt Verfügbare Einstellungen / Erklärung Hauptmenü Untermenü Oberer Grenzwert „Toleranzkontrolle Wägen“, PO CHK SET H Eingabe s. Kap. 7.7.1 Wägen mit Unterer Grenzwert „Toleranzkontrolle Wägen“, SET LO Toleranzbereich, Eingabe s. Kap. 7.7.1 s. Kap. 7.7 Oberer Grenzwert „Toleranzkontrolle “, PCS H... - Seite 46 BAUD Baudrate wählbar 600, 1200, 2400, 4800, 9600* 7 bits, gerade Parität 7 bits, ungerade Parität 8n1* 8 bits, keine Parität PTYPE tPUP* Standarddruckereinstellung LP50 Nicht dokumentiert Lab x (Lab 0*) Datenausgabeformat, s. Kap.8.2, Tab. 1 Prt x (Prt 0*) LAnG eng* Standardeinstellung Englisch...
-
Seite 47: Übersicht Geeichte Modelle
8.2 Übersicht geeichte Modelle Bei geeichten Modellen ist der Zugang zu „P2 mode und „P4 tAr“ gesperrt. Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und die beiden Kontakte der Leiterplatte [K2] mit einem Jumper kurzgeschlossen werden (siehe Kap. 6.7). Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder... - Seite 48 7 bits, gerade Parität 7 bits, ungerade Parität 8 bits, keine Parität tPUP Standarddruckereinstellung LP50 Nicht dokumentiert PtYPE Lab x Datenausgabeformat, s. nachfolgende Tab. 1 Prt x P2 mode SiGr Einbereichswaage COUNT Anzeige Interne Auflösung DECI Position des Dezimalpunktes Konfigurations- Ablesbarkeit [d] / Eichwert [e] daten Waagenkapazität [Max]...
- Seite 49 Tastatursperre eingeschaltet P3 OTH LOCK Tastatursperre ausgeschaltet s. Kap. 7.11 / 7.12 Tierwägen eingeschaltet Tierwägen ausgeschaltet P4 tAr drücken, die aktuelle Einstellung wird angezeigt. Mit den Eingeschränkter Navigationstasten (s. Kap. 2.1.1) gewünschte Einstellung wählen, Tarierbereich die jeweils aktive Stelle blinkt. Eingabe mit bestätigen.
-
Seite 50: Wartung, Instandhaltung, Entsorgung
Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen. Reinigung mit Wasserstrahl und kurzzeitiges Untertauchen möglich. Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 9.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-... -
Seite 51: Fehlermeldungen
9.4 Fehlermeldungen Fehler- Beschreibung Mögliche Ursachen meldung - - - - - Wägesystem entlasten bzw. Vor- Höchstlast überschritten last verringern. - - ol - - Format „yy:mm:dd“ beachten Err 1 Falsche Datumseingabe Format „hh:mm:ss“ beachten Err 2 Falsche Uhrzeiteingabe Err 4 Nullstell-Bereich beim Ein- Gegenstand auf der Wägeplatte schalten der Waage bzw. -
Seite 52: Datenausgang Rs 232C (Option)
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen. -
Seite 53: Ausgabeprotokoll (Kontinuierliche Ausgabe)
Symbole: Stabiler Wert Instabiler Wert Bruttogwicht Nettogewicht <lf> Leerzeile <lf> Leerzeile Zählen **************************** **************************** 10.3 Ausgabeprotokoll (Kontinuierliche Ausgabe) Wägen HEADER1: ST=STABLE， US=UNSTABLE HEADER2: NT=NET， GS=GROSS 10.4 Fernsteuerbefehle Befehl Funktion Ausdruckbeispiele Stabiler Wägewert für das Gewicht wird über ST,GS 1.000KG RS232-Schnittstelle gesendet US,GS 1.342KG Wägewert für das Gewicht (stabil oder insta-... -
Seite 54: Kleine Pannenhilfe
11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige Die Waage ist nicht eingeschaltet. leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netz- kabel defekt). -
Seite 55: Konformitätserklärung
Заявление о Мы заявляем, что продукт, к которому относится данная декларация, соответствии соответствует перечисленным ниже нормам. Electronic Balances: KERN KFB-TM, KFN-TM, BFB, BFN, IFB, NFB, SFB, UFA, UFB, UFN EU Directive Standards 2004/108/EC EN55022: 2006 A1:2007 EN61000-3-3:1995+A1:2001+A2:2005...
