PCAN-Ethernet Gateway DR – Benutzerhandbuch
6.2
Bidirektionale Datenübertragung

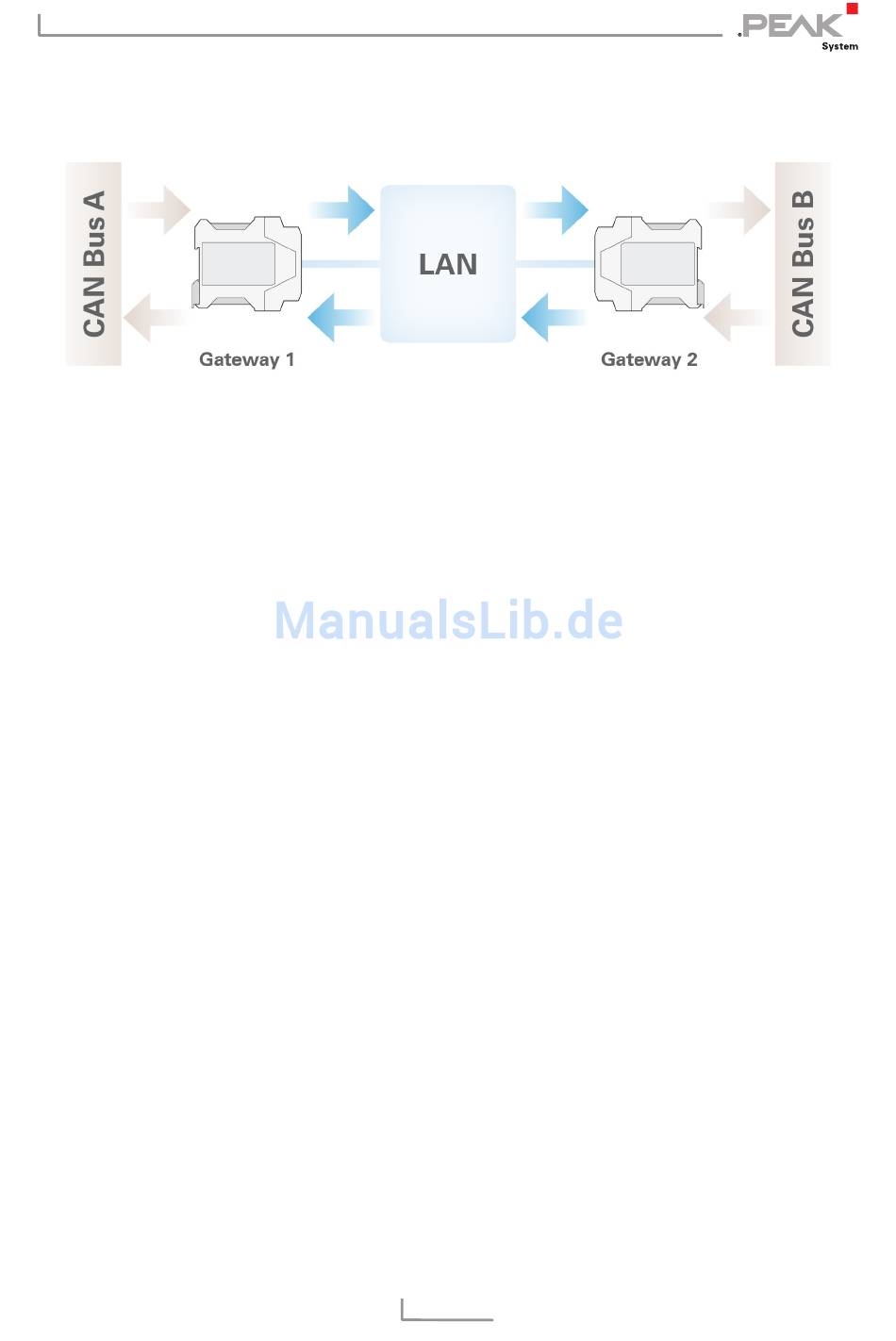

Für die bidirektionale Datenübertragung soll der der Nachrichten-
verkehr zwischen den CAN-Bussen A und B über ein LAN-Netzwerk
weitergeleitet werden. Dafür werden zwei PCAN-Ethernet Gateways
DR benötigt, auf denen jeweils eine Sende- und eine Empfangs-
Route angelegt werden muss.
In diesem Beispiel hat Gateway 1 die IP-Adresse 192.168.1.201 und
ist über den CAN-Kanal 1 mit dem CAN-Bus A verbunden. Gateway
2 hat die IP-Adresse 192.168.1.202 und ist über den CAN-Kanal 2 mit
dem CAN-Bus B verbunden.
Im Vergleich zum Anwendungsbeispiel im Kapitel 6.1 muss nur
noch die entgegengesetzte Route von CAN-Bus B nach CAN-Bus A
realisiert werden.
Die Routen auf Gateway 1:
Das Gateway 1 soll den eingehenden Nachrichtenverkehr vom CAN-
Bus A in das LAN-Netzwerk übertragen. Dafür muss eine Sende-
Route mit den folgenden Werten angelegt werden.
62
