PCAN-Ethernet Gateway DR – Benutzerhandbuch
2.4
LAN
Der RJ-45-Anschluss für die Verbindung mit einem LAN-Netz
befindet sich mittig auf der Vorderseite des Gehäuses.

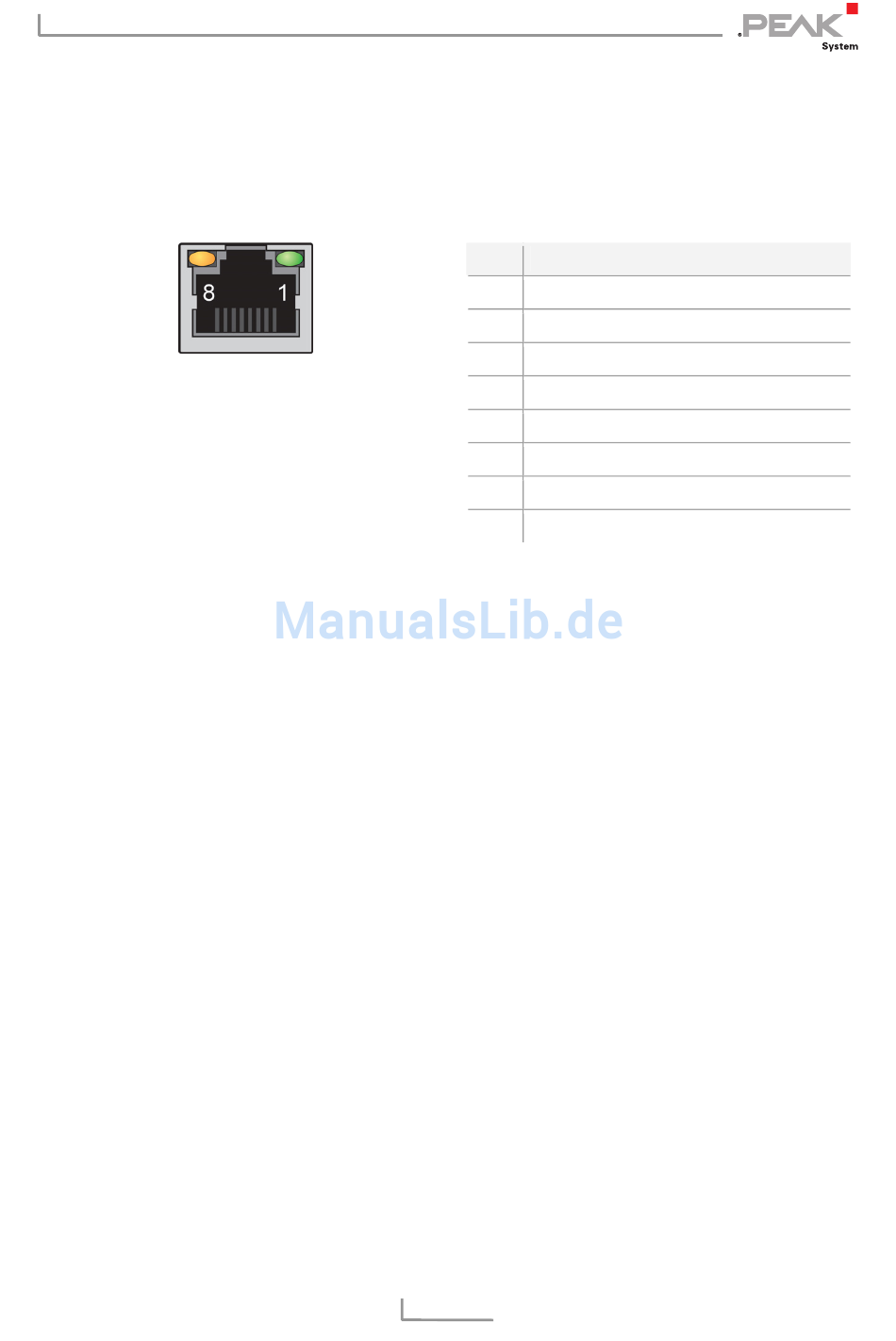

Abbildung 5: Pin-Belegung
RJ-45-Anschluss
Pin
Funktion
1
TxD
2
TxD
3
RxD
4
nicht belegt
5
nicht belegt
6
RxD
7
nicht belegt
8
nicht belegt
10
