PCAN-Ethernet Gateway DR – Benutzerhandbuch
Konfiguration von benutzerdefinierten
Übertragungsraten
Im Expert-Mode können Sie eine benutzerdefinierte Übertragungs-
rate und den Sample Point konfigurieren. Über die Checkbox
Custom Bit Rate
werden die dafür notwendigen Eingabefelder für
Registerwerte des CAN-Controllers eingeblendet.
Die ersten vier Eingabefelder haben einen direkten Einfluss auf die
Übertragungsrate und den Sample Point.
Bit Rate Prescaler: Mit diesem Eingabefeld wird das Verhältnis der
CPI Clock- und Serial Clock-Frequenz eingestellt. Es werden Werte
von 1 bis 256 akzeptiert.
Phase Segment 1 & 2: Die Phase Segments dienten der Kompensa-
tion von Flanken-Phasenfehlern am Anfang und Ende des Bits.
Phase Segment 1 erwartet eine Eingabe von 1 bis 8 und Phase
Segment 2 akzeptiert Werte von 2 bis 8.
Propagation Segment: Dieser Zeitabschnitt dient der Kompensation
der Signalverzögerungen über das Netzwerk und kann Werte von 1
bis 8 annehmen.

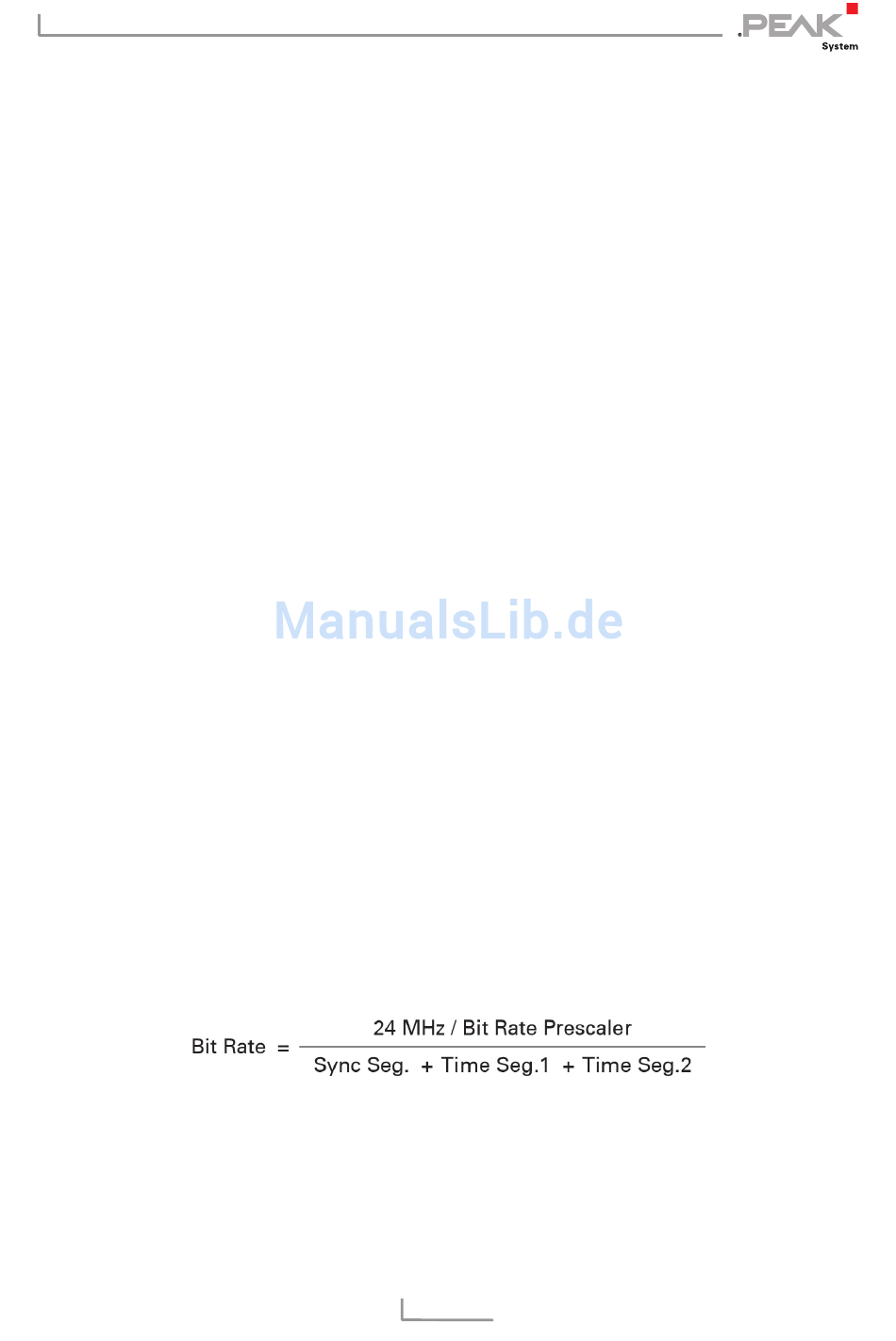

Calculated bit rate: Das Formular prüft Ihre Eingaben und errechnet
die Übertragungsrate nach der folgenden Formel:
Das Synchronisation Segment ist immer 1 und dient der Synchroni-
sierung der einzelnen Bus-Knoten. Über die Time Segmente 1 und 2
wird der Abtastzeitpunkt (Sample Point) festgelegt. Das Time
Segment 1 setzt sich aus Phase Segment 1 und Propagation
45
