E Indicatori INPUT (14)
• "OPT1" si illumina quando si seleziona la sorgente
di programma collegata al connettore DIGITAL IN
OPT1.
• "OPT2" si illumina quando si seleziona la sorgente
di programma collegata al connettore DIGITAL IN
OPT2.
• "COAX" si illumina quando se seleziona la sorgente
di programma collegata alla presa DIGITAL IN
COAXIAL.
• "ANALOG" si illumina quando se seleziona la
sorgente di programma collegata alle prese
ANALOG IN.
F Scaletta musicale
Visualizza tutti i numeri dei brani all'interno delle
caselle se l'MD è un disco preregistrato, o senza le
caselle se l'MD è un disco registrabile. Se il numero
totale dei brani supera 15, nella scaletta musicale sulla
destra del numero 15 appare B.
G Indicatore SLEEP (43)
Si illumina quando la piastra è impostata per spegnersi
automaticamente dopo i minuti specificati.
H Misuratori di livello
Visualizzano i livelli del segnale audio durante la
riproduzione e la registrazione.
Nota
Il formato del display selezionato in ogni stato della piastra
(riproduzione, registrazione, ecc.) appare ogni volta che la
piastra si dispone in quello stato e si preme DISPLAY/CHAR (o
DISPLAY) o TIME finché si modifica il formato in un altro (per
i dettagli vedere le seguenti sezioni). Tuttavia, se si stacca il cavo
di alimentazione CA, tutti i display ritornano alle loro
impostazioni originali (cioè il display impostato in fabbrica) la
volta successiva che si accende la piastra.
Per modificare il display in modo di arresto
Premere ripetutamente DISPLAY/CHAR (o DISPLAY)
per modificare il display.
Ad ogni pressione del tasto il display cambia nel modo
seguente:
Numero totale dei brani, tempo totale registrato
e nome del disco 1)
r
Il contenuto di un programma (soltanto quando
"PGM" si illumina)
r
Livello del segnale in ingresso (valore di
impostazione del livello di registrazione)
r
Display del tono
r
Display DF (filtro digitale)
1) Appare "No Name" quando il disco non ha il nome.

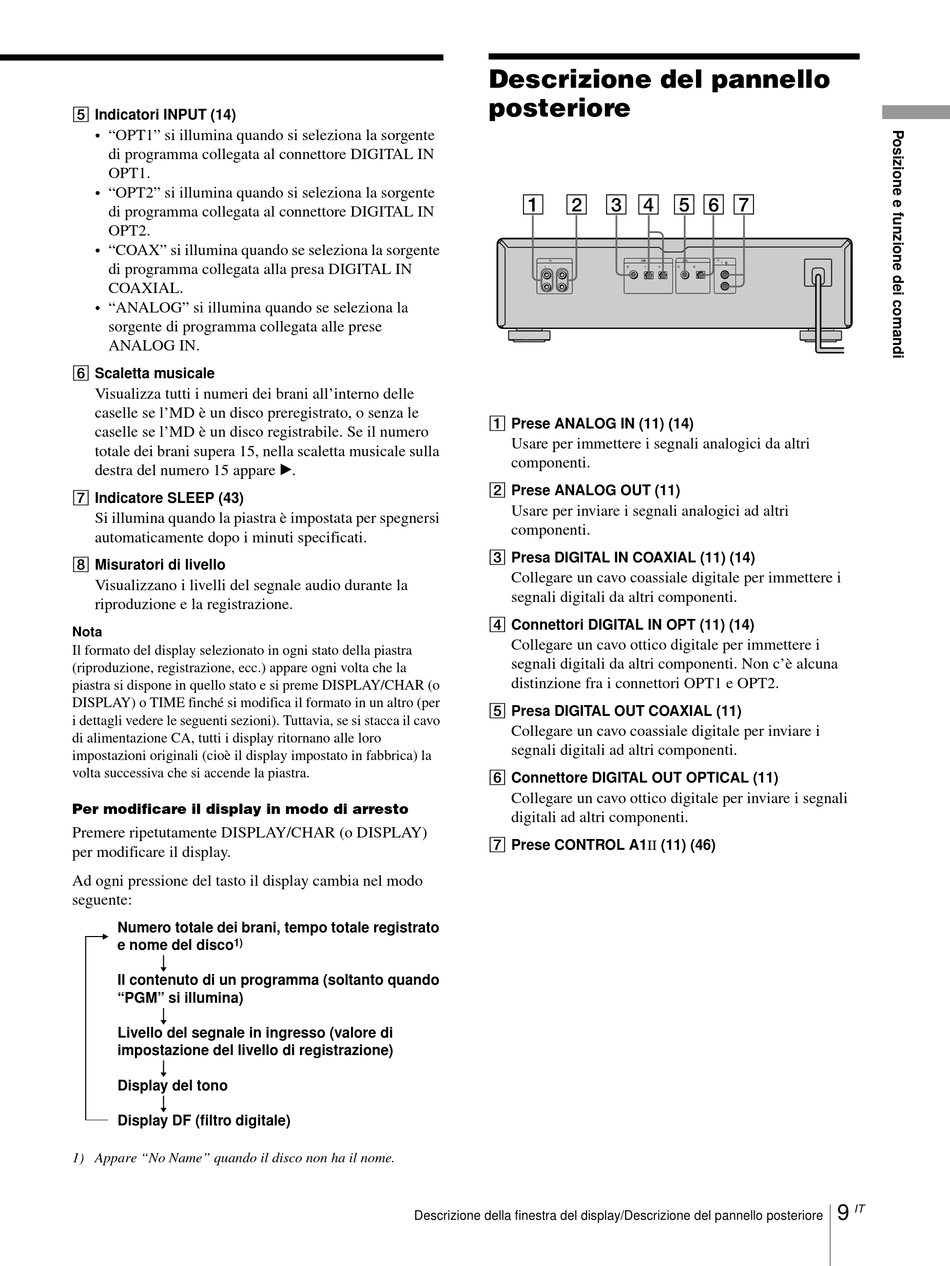

Descrizione del pannello
posteriore
1 2 3
G
I
A Prese ANALOG IN (11) (14)
Usare per immettere i segnali analogici da altri
componenti.
B Prese ANALOG OUT (11)
Usare per inviare i segnali analogici ad altri
componenti.
C Presa DIGITAL IN COAXIAL (11) (14)
Collegare un cavo coassiale digitale per immettere i
segnali digitali da altri componenti.
D Connettori DIGITAL IN OPT (11) (14)
Collegare un cavo ottico digitale per immettere i
segnali digitali da altri componenti. Non c'è alcuna
distinzione fra i connettori OPT1 e OPT2.
E Presa DIGITAL OUT COAXIAL (11)
Collegare un cavo coassiale digitale per inviare i
segnali digitali ad altri componenti.
F Connettore DIGITAL OUT OPTICAL (11)
Collegare un cavo ottico digitale per inviare i segnali
digitali ad altri componenti.
G Prese CONTROL A1ΙΙ (11) (46)
Descrizione della finestra del display/Descrizione del pannello posteriore
4 5 6 7
DI G I I DI G I C
1
C I 1 2 C I I C
9
